Программное обеспечение для поляризационной микроскопии является незаменимым инструментом для исследования и идентификации двулучепреломляющих веществ благодаря поляризационным свойствам света. Оно позволяет пользователям проводить наблюдения в плоскополяризованном свете, скрещенном поляризованном свете и коноскопические наблюдения.

Широко применяется в исследованиях и тестировании в таких областях, как геология, химическая промышленность, медицина и фармацевтика, а также поддерживает наблюдение кристаллических фаз жидких полимерных материалов, биополимеров и жидкокристаллических материалов. Это идеальный инструмент для научных исследований и преподавания в научно-исследовательских учреждениях и высших учебных заведениях.

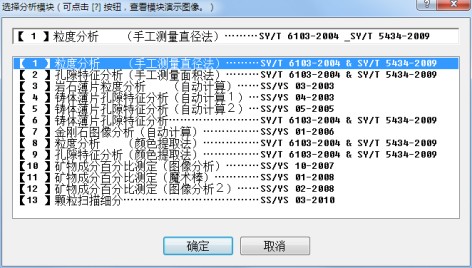

Анализ изображений

【1】 Анализ размера частиц (метод ручного измерения диаметра) ………SY/T 6103-2004 & SY/T 5434-2009

lИзмерение диаметров частиц путем перетаскивания мыши; расчет максимального, минимального и среднего диаметров; автоматическое построение 4 типов кривых, включая скорректированную кумулятивную кривую, линейную кумулятивную кривую, гистограмму и частотную кривую; процесс измерения может быть сохранен и загружен.

lИнтерфейс анализа

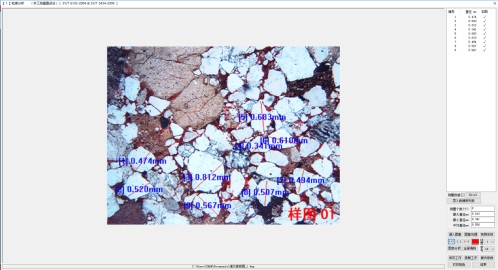

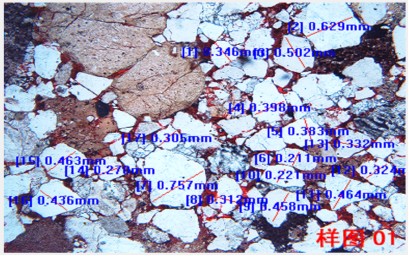

lСкриншот измерения

lДанные анализа

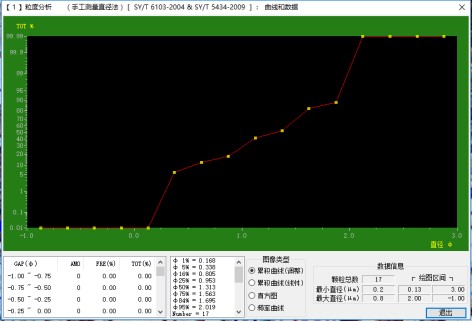

lСтатистическая диаграмма данных

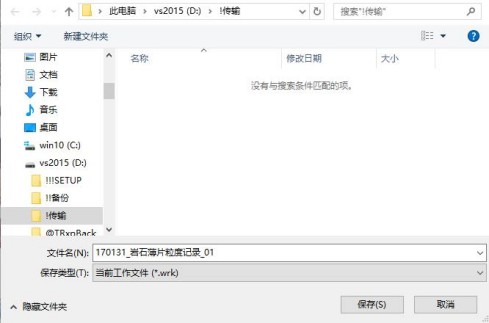

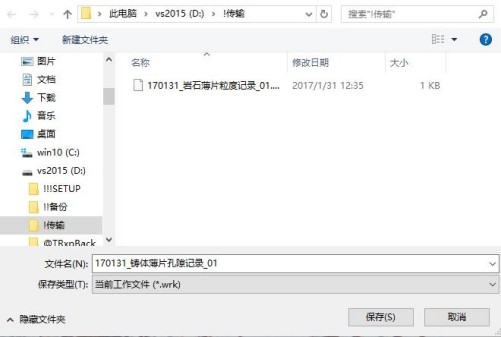

(Сохранение текущей работы в файл)

【2】 Анализ характеристик пор (метод ручного измерения площади) ………SY/T 6103-2004 & SY/T 5434-2009

lОбводка площади пор путем перетаскивания мыши для получения площади пор, и программное обеспечение автоматически рассчитывает пористость; процесс измерения может быть сохранен и загружен.

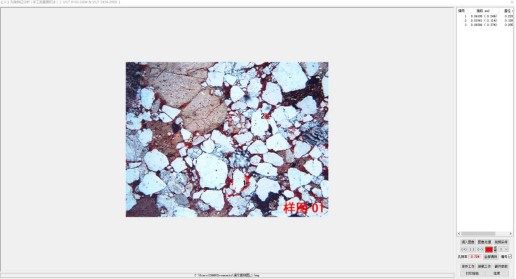

lИнтерфейс анализа

lСкриншот процесса измерения

(Сохранение текущей работы в файл)

【3】 Анализ размера частиц в тонких срезах горных пород (автоматический расчет) ………SS/YS 03-2003

lВыбор цветов частиц для анализа на изображении с помощью мыши (доступно до 6 цветов), затем установка параметров поиска для идентификации целевых частиц и расчета процентного содержания частиц. Одновременно автоматически вычисляется ряд данных, включая общее количество частиц, средний диаметр частиц, среднюю площадь поперечного сечения, среднюю длину пересечения, диаметр Ферета, минимальный диаметр, максимальный диаметр, среднюю длину малой оси и долю частиц с соотношением сторон более 0,5.

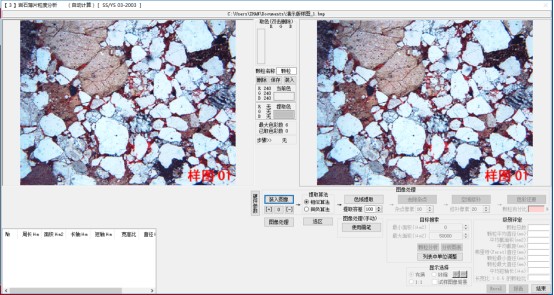

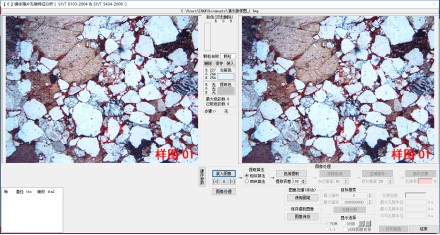

lИнтерфейс анализа

lНажмите на изображение для выбора цветов

lВыполнение соответствующей обработки изображения по требованию

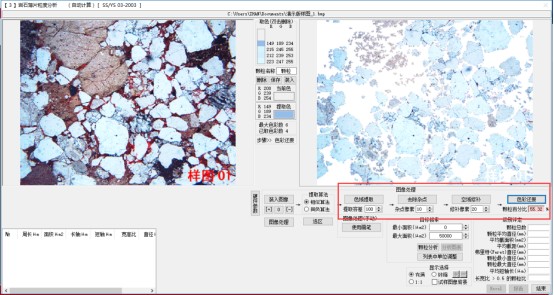

lНажмите "Анализ частиц" для обработки изображения

lДанные анализа

【4】 Анализ характеристик пор в тонких срезах литья (автоматический расчет 1) ………SS/YS 04-2003

lВыбор цвета пор на изображении с помощью мыши, затем установка параметров поиска для идентификации целевых пор. Программное обеспечение автоматически рассчитает пористость, а также ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор и средний радиус пор.

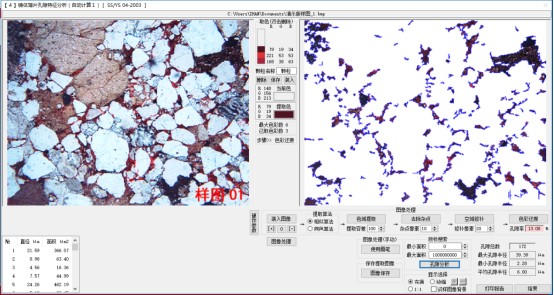

lИнтерфейс анализа

lДанные анализа

【5】Анализ характеристик пор в тонких срезах литья (автоматический расчет 2) ………SS/YS 05-2005

lВыбор цвета пор на изображении с помощью мыши, затем установка параметров поиска для идентификации пор. Программное обеспечение автоматически рассчитает пористость, а также ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор и средний радиус пор.

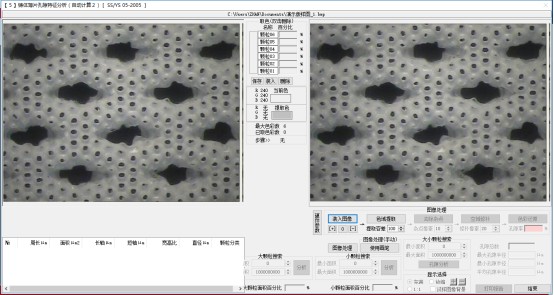

lИнтерфейс анализа

【6】Анализ характеристик пор в тонких срезах литья ………SY/T 6103-2004 & SY/T 5434-2009

lВыбор цвета пор на изображении с помощью мыши, затем установка параметров поиска для идентификации пор. Программное обеспечение автоматически рассчитает пористость, а также ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор и средний радиус пор.

lИнтерфейс программного обеспечения

lПроанализированные данные

【7】Анализ изображений алмазов (автоматический расчет) ………SS/YS 01-2006

lВыбор целевого цвета на изображении с помощью мыши, затем установка параметров поиска для идентификации частиц алмазов. Программное обеспечение автоматически рассчитает процент площади алмазов, а также ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор и средний радиус пор.

lИнтерфейс программного обеспечения

lПроанализированные данные

【8】Анализ размера частиц (метод извлечения цвета) ………SY/T 6103-2004 & SY/T 5434-2009

lВыбор цветов частиц для анализа на изображении с помощью мыши (доступно до 6 цветов), затем установка параметров поиска для идентификации целевых частиц и расчета процентного содержания частиц. Одновременно автоматически вычисляется ряд значений, включая общее количество частиц, средний диаметр, среднюю площадь поперечного сечения, среднюю длину пересечения, диаметр Ферета и другие связанные параметры.

lИнтерфейс программного обеспечения

lПроанализированные данные

【9】Анализ характеристик пор (метод извлечения цвета) ………SY/T 6103-2004 & SY/T 5434-2009

lВыбор цветов пор для анализа на изображении с помощью мыши (доступно до 6 цветов), затем установка параметров поиска для идентификации целевых пор и расчета пористости. Одновременно автоматически вычисляется ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор, средний радиус пор и другие связанные параметры.

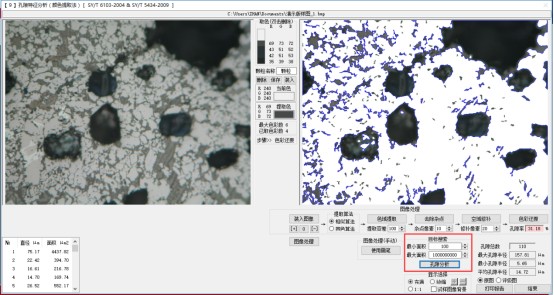

lИнтерфейс анализа

【10】Определение процентного содержания минерального состава (анализ изображений) ………SS/YS 10-2007

lВыбор цветов 8 типов компонентов с помощью мыши и установка допуска для каждого компонента. На основе этих данных программное обеспечение идентифицирует соответствующие структуры на изображении и рассчитывает их площадь и процент площади. Поддерживается как анализ одного изображения, так и пакетный анализ всех изображений в указанном каталоге.

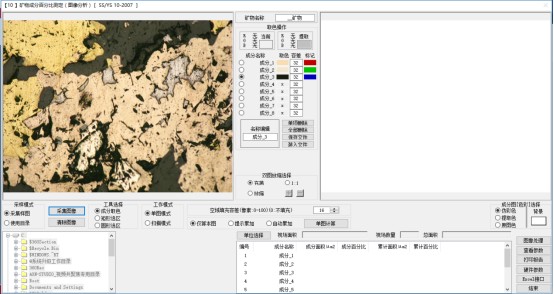

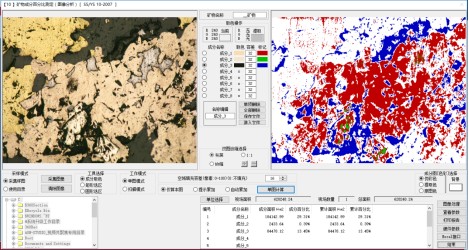

lИнтерфейс анализа

lНажмите на соответствующий компонент и выберите его цвет на изображении.

lНажмите кнопку "Расчет для одного изображения" для выполнения анализа.

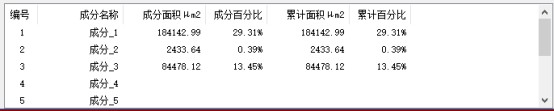

lСписок данных

【11】Определение процентного содержания минерального состава (волшебная палочка) ………SS/YS 01-2008

lВыбор структур для анализа на изображении горной породы с помощью инструмента "волшебная палочка", и программное обеспечение рассчитает их площадь и процент площади.

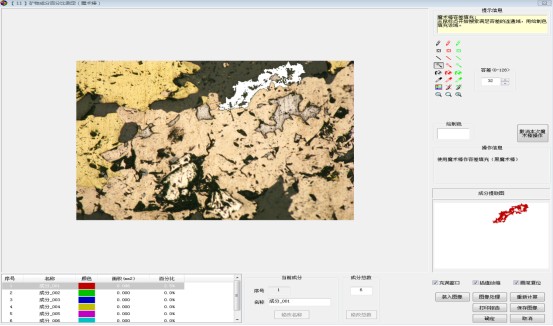

lИнтерфейс анализа

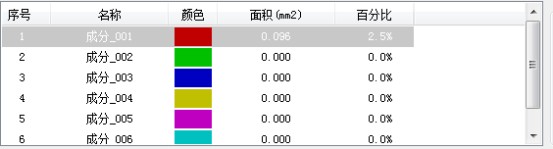

lСписок проанализированных данных

【12】Определение процентного содержания минерального состава (анализ изображений 2) ………SS/YS 02-2008

lВыбор цветов 8 типов компонентов с помощью мыши и установка допуска для каждого компонента. На основе этих данных программное обеспечение идентифицирует соответствующие структуры на изображении и рассчитывает их площадь и процент площади.

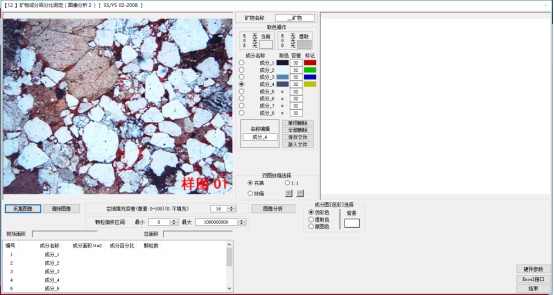

lИнтерфейс анализа

lНажмите на соответствующий компонент и выберите его цвет на изображении.

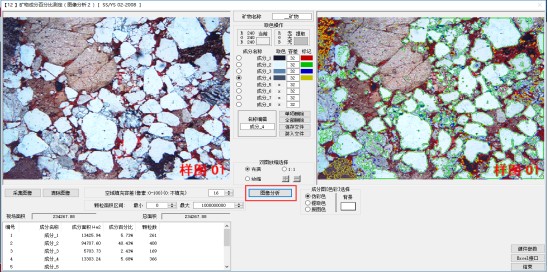

lНажмите кнопку "Анализ изображений" для обработки изображения

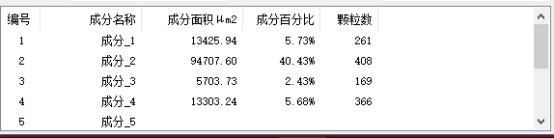

lСписок проанализированных данных
