Основные функции

Модуль анализа изображений

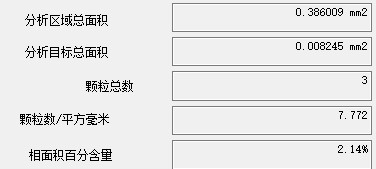

【01】Ручной анализ (Определение контура частиц с помощью мыши – подходит для любых изображений частиц)Определите контуры частиц, рисуя линии мышью, чтобы рассчитать диаметр, периметр, площадь, большую и малую оси каждой частицы, а также общую площадь анализируемой области, общее количество частиц, количество частиц на квадратный миллиметр и процентное соотношение площади фазы. Текущую работу можно сохранить в файл, который также можно загрузить в программное обеспечение.

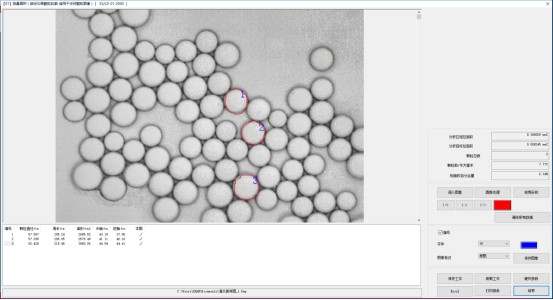

(Интерфейс программы)

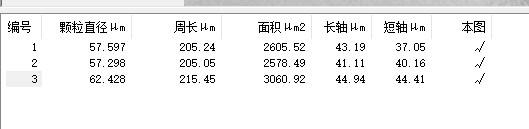

(Список данных)

(Данные анализа)

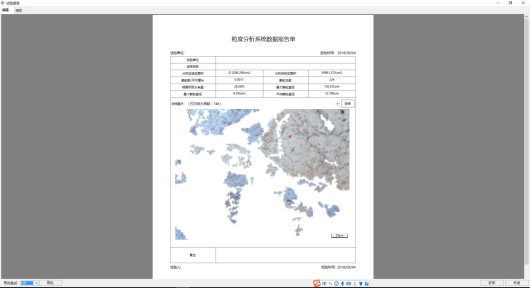

(Отчет анализа)

【02】Выделение цвета (Обнаружение частиц на основе выделенных цветов – подходит для цветных изображений частиц)Выберите цвет частиц на изображении с помощью мыши, затем установите параметры выделения для извлечения частиц, соответствующих требованиям. Рассчитайте диаметр, периметр и площадь каждой частицы, а также общее количество всех частиц, процентное соотношение площади фазы, максимальный диаметр частицы, минимальный диаметр частицы, средний диаметр частицы и другие данные.

(Интерфейс программы)

(Данные анализа)

(Печать отчета, формат 1)

(Печать отчета, формат 2)

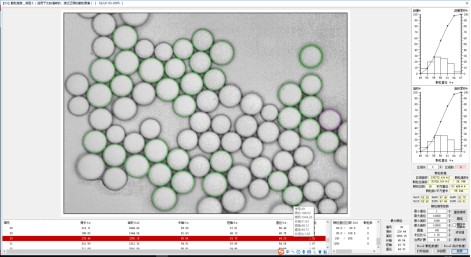

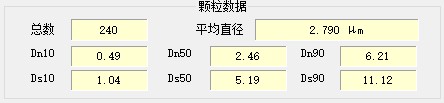

【03】Обнаружение частиц – Тип 1 (Подходит для четких, почти круглых изображений частиц)Программное обеспечение обнаруживает частицы, соответствующие требованиям, на основе установленных параметров обнаружения, и рассчитывает периметр, площадь, большую и малую оси, а также диаметр каждой частицы, а также параметры, включая общую площадь частиц, процентное соотношение площади частиц, общее количество частиц, средний диаметр, количество частиц на квадратный миллиметр, DN10, DN50, DN90, DS10, DS50 и DS90. Также подсчитывается количество частиц, процентное распределение и кумулятивный процент в каждом интервале диаметра частиц, и генерируются статистические диаграммы.

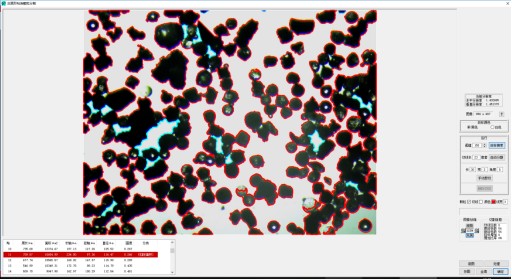

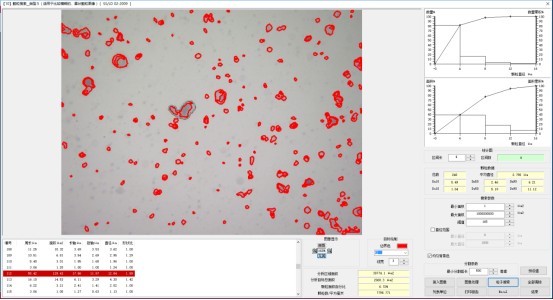

 (Интерфейс программы)

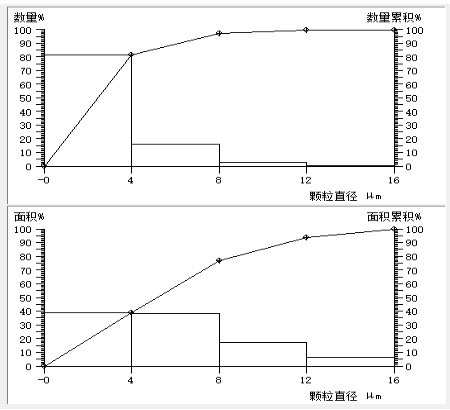

(График и скриншот данных анализа)

(Параметры обнаружения частиц)

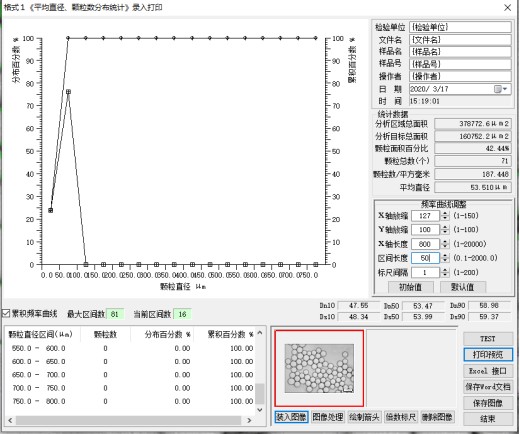

(Интерфейс редактирования отчета)

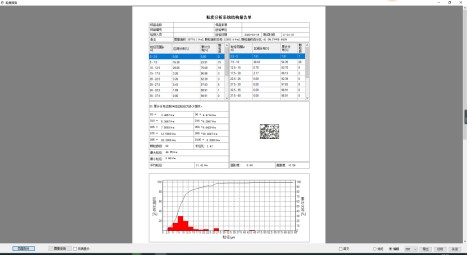

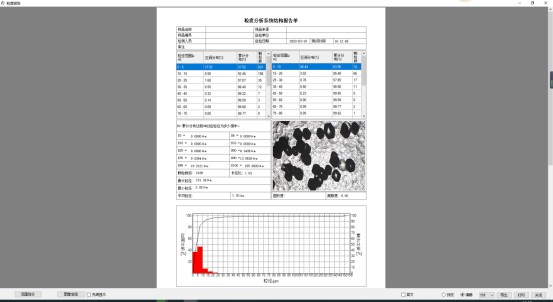

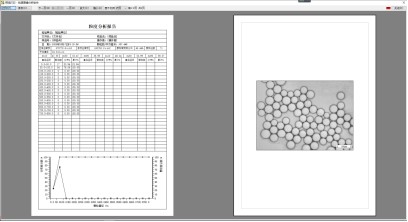

                                 (Печать отчета)

【04】Обнаружение частиц – Тип 2 (Подходит для размытых изображений частиц)Программное обеспечение обнаруживает частицы, соответствующие требованиям, на основе установленных параметров обнаружения, и рассчитывает периметр, площадь, большую и малую оси, а также диаметр каждой частицы, а также общее количество частиц, общую площадь частиц, процентное соотношение площади частиц, средний диаметр и количество частиц на квадратный миллиметр.

(Интерфейс программы)

(Список данных)

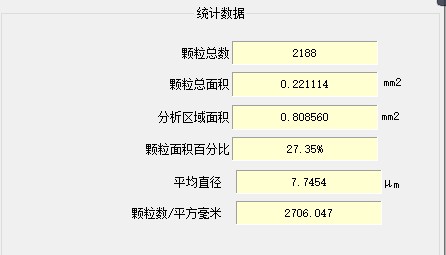

(Статистические данные)

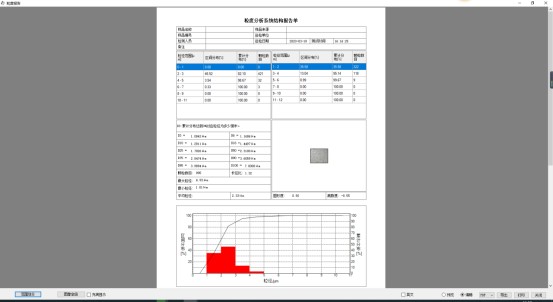

(Печать отчета)

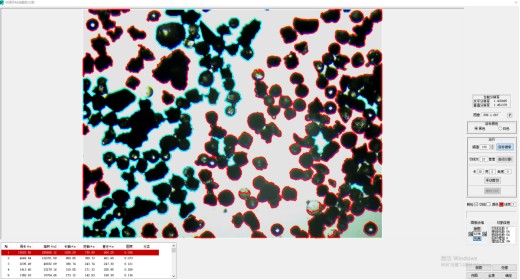

【05】Обнаружение частиц – Тип 3 (Анализ всего изображения или анализ выбранной области мышью)Программное обеспечение обнаруживает частицы, соответствующие требованиям, на основе установленных параметров обнаружения, и рассчитывает периметр, площадь, большую и малую оси, диаметр и соотношение сторон каждой частицы. Также подсчитывается общая площадь анализируемой области, количество обрезанных частиц и общее количество частиц. Перед обнаружением частиц можно выполнить выбор области.

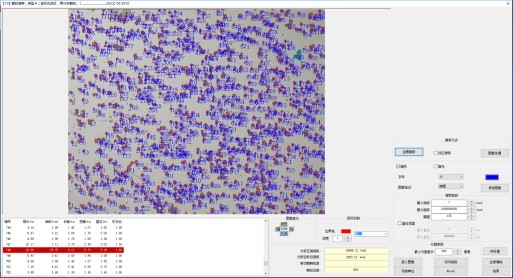

(Интерфейс модуля)

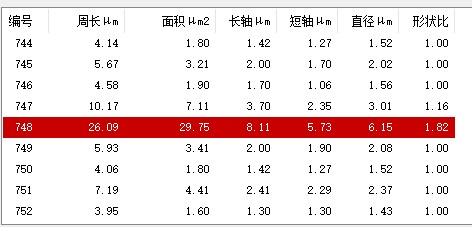

(Список данных)

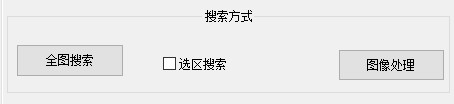

（Выбор режима поиска）

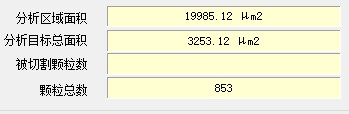

（Статистические данные）

Печать отчета

【06】Обнаружение частиц – Тип 4 (Сегментация не круглых агломерированных частиц)Этот модуль может автоматически сегментировать не круглые агломерированные частицы, а также предоставляет ручные инструменты для ручной сегментации.l

Загрузка изображения:

Обнаружение частиц:

Автоматическая сегментация частиц

Ручные инструменты

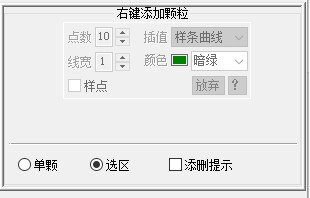

Можно вручную выбрать определенную область для анализа, а также отдельно добавлять или удалять отдельные частицы：

Частицы по всему изображению можно обнаружить автоматически：

【08】Обнаружение частиц – Тип 6 (Сегментация круглых агломерированных частиц)

Загрузить исходное изображение:

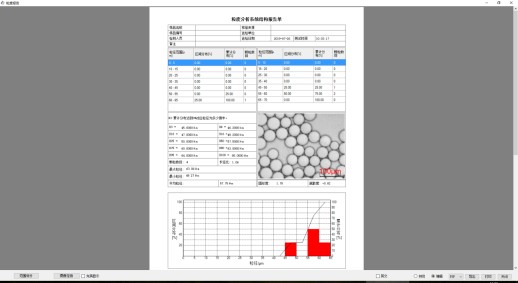

Статистические данные, печать отчета

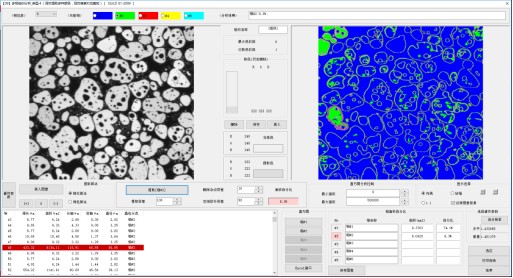

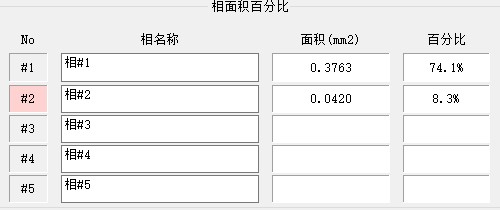

【09】Анализ многофазной микроструктуры – Тип 7 (Одновременное извлечение нескольких цветов и обнаружение частиц для соответствующих фаз)Извлеките цвета 5 различных микроструктур с помощью мыши. На основе параметров обнаружения программное обеспечение рассчитывает периметр, площадь, большую и малую оси, а также диаметр каждой частицы в целевой микроструктуре, и автоматически генерирует общую площадь и процентное соотношение площади микроструктуры.

(Интерфейс модуля)

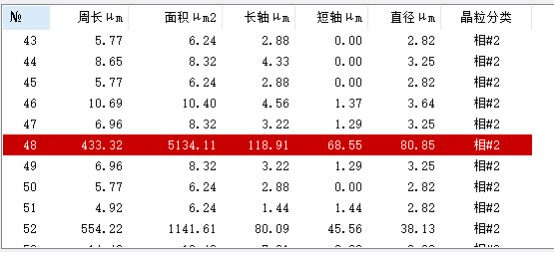

(Список данных)

（Статистические данные）

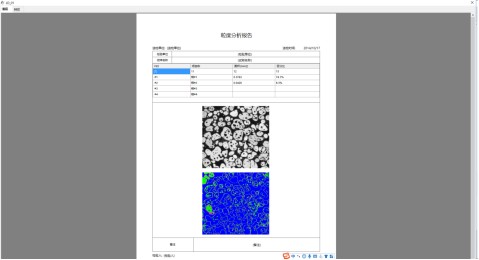

（Печать отчета）

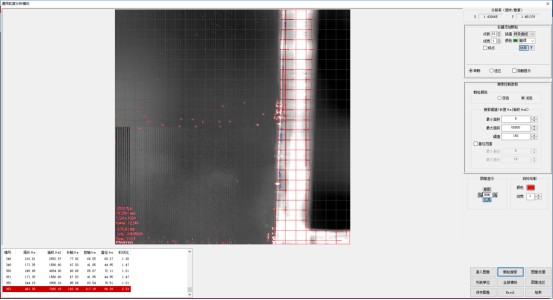

【10】Обнаружение частиц – Тип 8 (Подходит для размытых и затуманенных изображений частиц)На основе параметров обнаружения программное обеспечение идентифицирует частицы, соответствующие требованиям, и рассчитывает периметр, площадь, большую и малую оси, диаметр и соотношение сторон каждой частицы. Также вычисляется общее количество частиц, процентное соотношение площади частиц, количество частиц на квадратный миллиметр, средний диаметр, общая площадь частиц, DN10, DN50, DN90, DS10, DS50 и DS90, а также генерируются статистические диаграммы.

(Интерфейс программы)

（Статистические данные）

（Статистическая диаграмма）

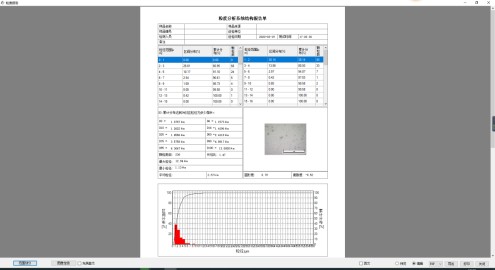

（Печать отчета）

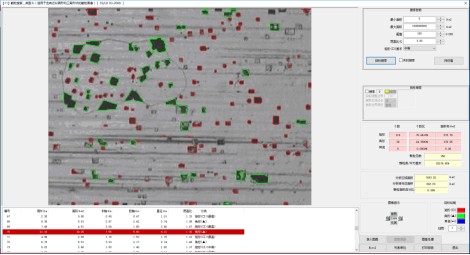

【11】Обнаружение частиц – Тип 9 (Подходит для изображений частиц, содержащих примерно круглые и треугольные формы)На основе параметров обнаружения программное обеспечение идентифицирует частицы, соответствующие требованиям, и рассчитывает периметр, площадь, большую и малую оси, диаметр и соотношение сторон каждой частицы, а также классифицирует форму частицы (прямоугольная, угловая или другая). Также подсчитывается количество и общая площадь каждого типа частиц, а также общее количество частиц, количество частиц на квадратный миллиметр, общая площадь частиц и процентное соотношение площади частиц, и генерируются статистические диаграммы. Частицы можно добавлять с помощью инструмента обнаружения мыши, а также вручную изменять атрибуты отдельных частиц.

(Интерфейс программы)

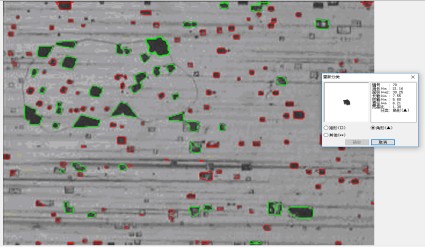

（Щелкните правой кнопкой мыши на частице, чтобы изменить ее атрибуты）

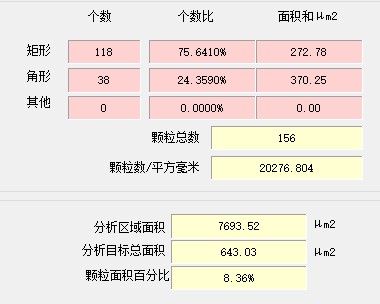

(Статистическая диаграмма данных)

(Печать отчета)

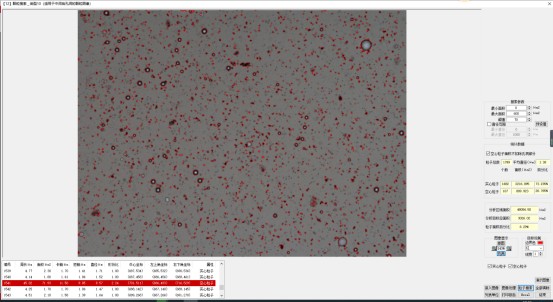

【12】Обнаружение частиц – Тип 10 (Подходит для изображений частиц с внутренними пустотами)На основе параметров обнаружения программное обеспечение идентифицирует частицы, соответствующие требованиям, и рассчитывает периметр, площадь, большую и малую оси, диаметр, соотношение сторон, координаты и атрибут (сплошная частица или полая частица) каждой частицы. Также подсчитывается общее количество частиц, средний диаметр, площадь сплошных и полых частиц, общая площадь частиц и процентное соотношение площади частиц.

(Интерфейс программы)

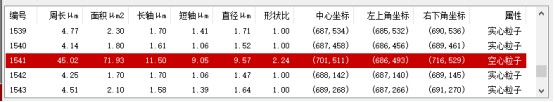

(Список данных)

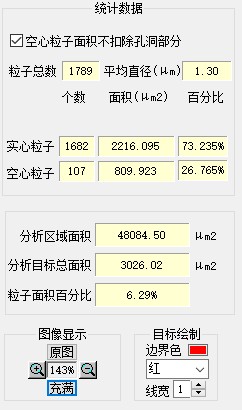

(Статистические данные)

(Печать отчета)
