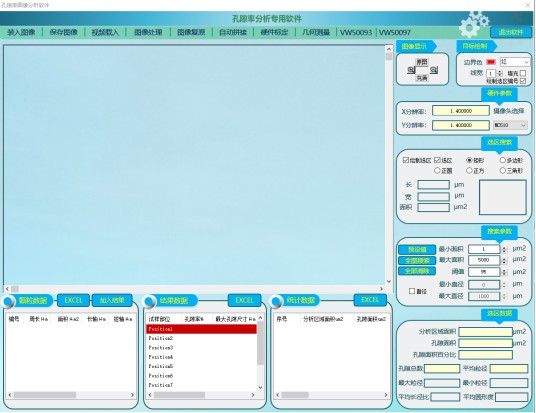

Главный интерфейс программного обеспечения

(Общий интерфейс программного обеспечения)

1、После завершения захвата изображения выбор области анализа предоставляет несколько инструментов выбора, включая прямоугольник, многоугольник, круг, квадрат и треугольник. Программное обеспечение автоматически выполнит анализ пористости выбранной области после завершения выбора.

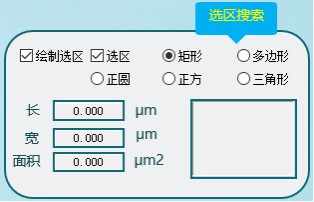

(Инструменты выбора)

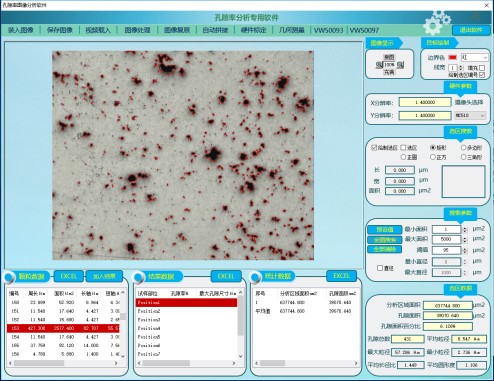

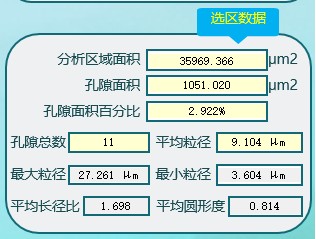

(Анализ выбранной области)

2、Анализ пористости:

Может рассчитывать данные, такие как периметр, площадь, большая ось, малая ось, диаметр эквивалентного круга, соотношение сторон и округлость для каждой поры.

3、Стандарт VW50093

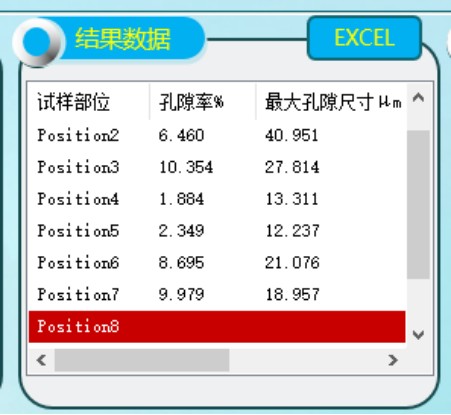

Список результатов: доступно 10 предустановленных слотов списка позиций. После анализа данных каждой выбранной области их можно добавить в строку данных позиции, и параметры, такие как пористость, максимальный размер поры и тестовая область, будут рассчитаны автоматически.

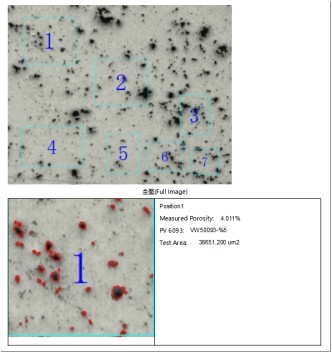

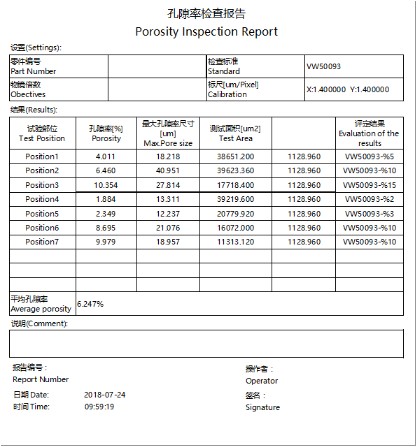

Генерация отчета:

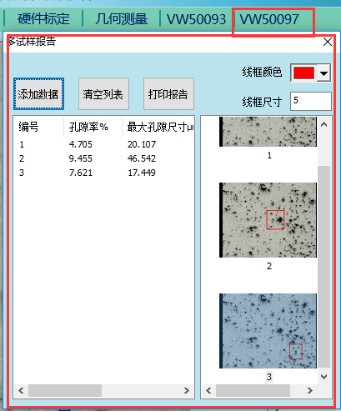

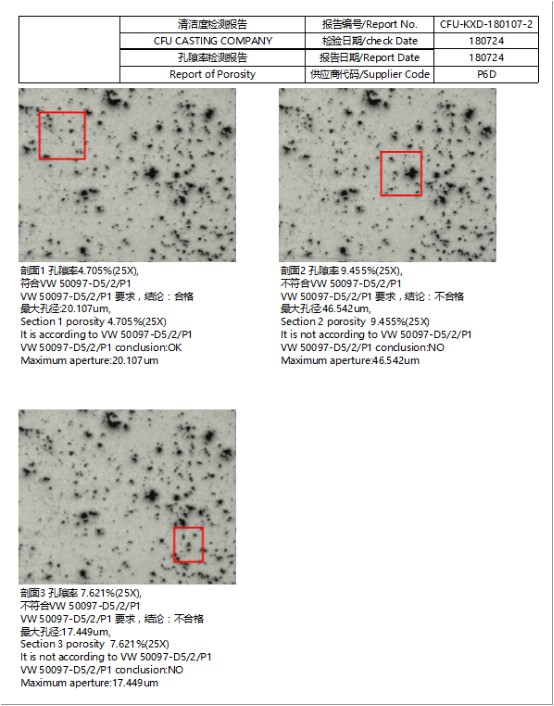

4、Стандарт VW50097

Можно одновременно генерировать отчеты результатов для нескольких полей зрения:

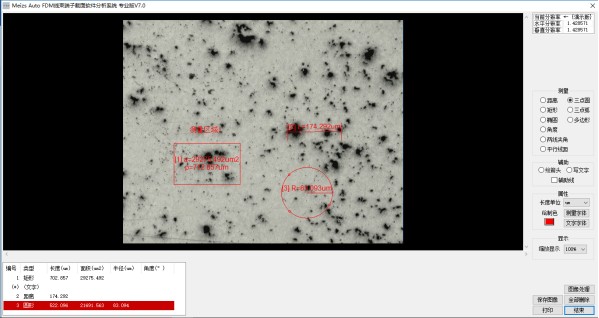

5、Геометрические измерения

Загрузите изображение, выберите соответствующий измерительный инструмент для измерения и маркировки. После завершения измерения результаты отобразятся в списке данных.
