Процедура измерения дисперсии углеродной сажи

(I) Оценка размера дисперсии углеродной сажи

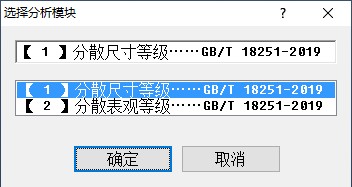

1. Выбор модуля:

lНажмитеВыберите модуль для анализа: (Оценка размера дисперсии)

(Выберите первый модуль)

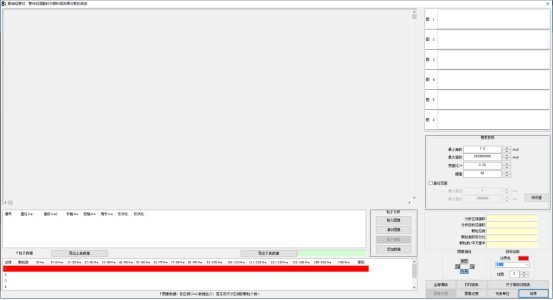

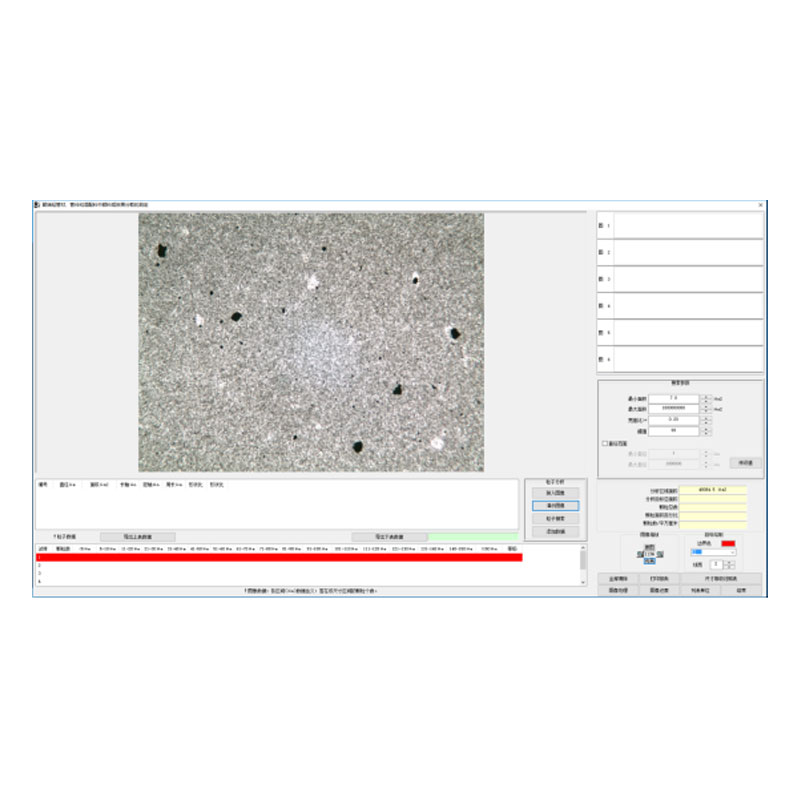

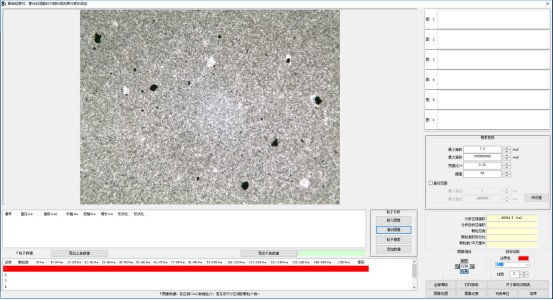

(Главный интерфейс)

2.Съемка камерой:

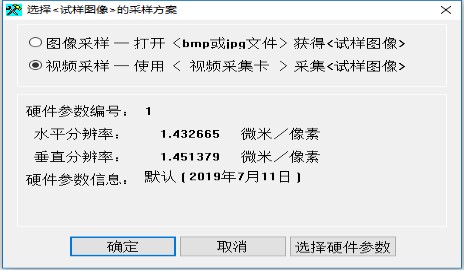

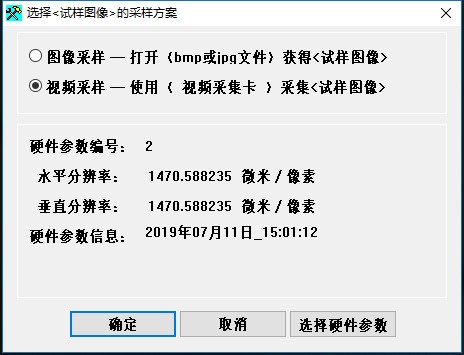

lНажмитеЗагрузить изображение, выберите опцию Видеосъемка во всплывающем окне, затем нажмите OK. Появится окно захвата изображения.

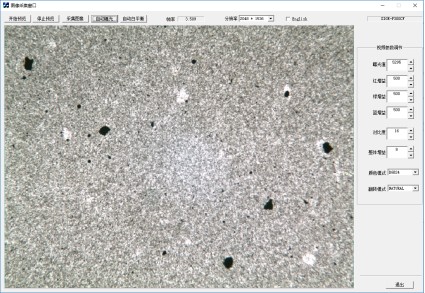

lПредпросмотр: В интерфейсе окна захвата изображения нажмите Начать предпросмотр; в окне появится видео изображения образца, наблюдаемого под микроскопом. Затем отрегулируйте резкость изображения, вращая ручку фокусировки микроскопа, и оптимизируйте яркость источника света и размер апертурной диафрагмы для достижения наилучшего эффекта изображения. Наконец, нажмите Захватить изображение, чтобы получить микрографию.

lЗахват: После нажатия Захватить изображение появится сообщение об успешном захвате..Нажмите Выход (только что захваченное изображение появится в интерфейсе).

3.Анализ частиц:

lЗагрузить изображение: Нажмите эту кнопку для загрузки изображений в формате BMP или JPG.

lОбработка изображения: Нажмите кнопку Обработка изображения для обработки загруженного изображения.

lДемонстрационные изображения: Нажмите эту кнопку для прокрутки и загрузки 3 предустановленных демонстрационных изображений в программном обеспечении, что поможет пользователям быстрее освоить работу с программой.

lПоиск частиц: Нажмите эту кнопку для поиска частиц на изображении.

lДобавить данные: Добавьте количество частиц углеродной сажи в различных диапазонах диаметров, найденных в поиске, в список Данные частиц.

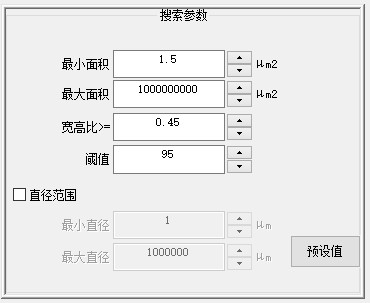

lПараметры поиска: Настройте значения здесь для оптимизации поиска частиц углеродной сажи. Эти параметры обычно не требуют изменения после правильной настройки.

Минимальная площадь, Максимальная площадь, Соотношение сторон, Диапазон диаметров: Программа обнаруживает только частицы в заданных диапазонах.

Порог: Можно установить разные значения порога для получения различных результатов обнаружения.

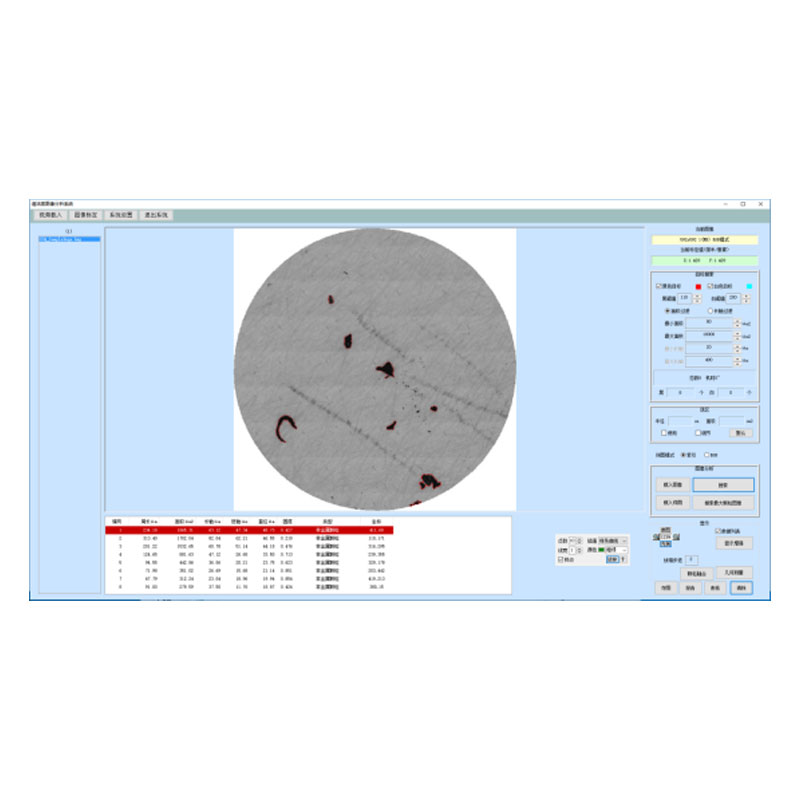

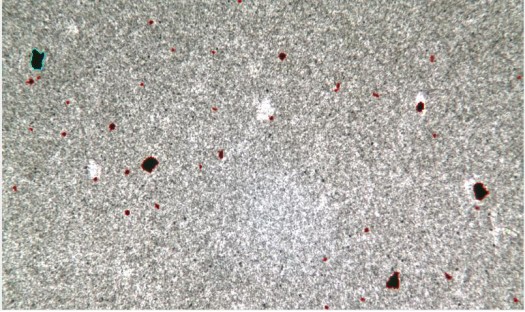

(Обнаруженные частицы)

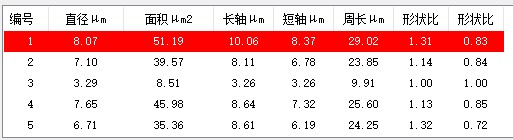

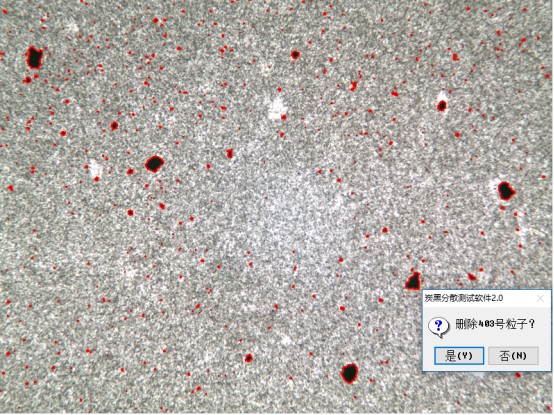

После завершения поиска частиц параметры каждой частицы будут отображены в списке частиц. Если пользователь считает, что частица не соответствует требованиям, он может щелкнуть правой кнопкой мыши соответствующую строку в списке и удалить её.

Если пользователь считает, что частица не соответствует требованиям, он может щелкнуть правой кнопкой мыши соответствующую строку в списке и удалить её.

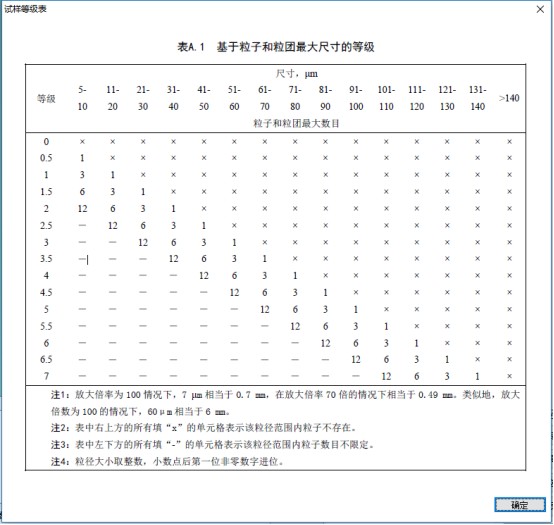

4.Просмотр оценки: Нажмите Таблицу сравнения размеров, чтобы проверить оценки, указанные в стандарте.

(II) Оценка внешнего вида дисперсии углеродной сажи

1. Выбор модуля:

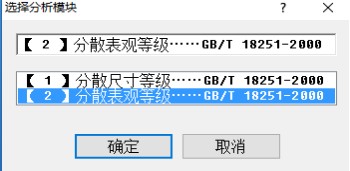

lНажмитеЗатем выберите второй модуль анализа (как показано на рисунке ниже) и нажмите OK.

lВойдите в интерфейс

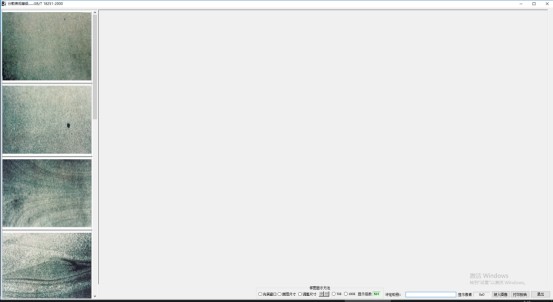

(Главный интерфейс)

2.Съемка камерой:

lНажмитеЗагрузить изображение, выберите опцию Видеосъемка во всплывающем окне, затем нажмите OK. Появится окно захвата изображения.

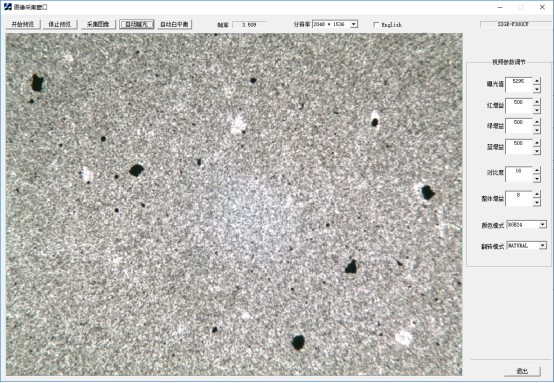

lВ интерфейсе окна захвата изображения нажмитеНачать предпросмотр: в окне появится видео изображения образца, наблюдаемого под микроскопом. Затем отрегулируйте резкость изображения, вращая ручку фокусировки микроскопа, и оптимизируйте яркость источника света и размер апертурной диафрагмы для достижения наилучшего эффекта изображения. Наконец, нажмите Захватить изображение, чтобы получить микрографию.

3. Сравнение и оценка

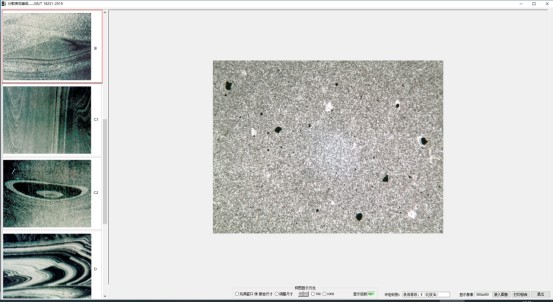

lУстановите соответствующее увеличение для захваченной микрографии, затем сравните её со стандартными изображениями слева (т.е. изображениями в ПриложенииBстандартаGB/T18251-2019)для оценки.

lПосле выбора соответствующей оценки для сравнения будет отображена соответствующая оценка.

4.Печать отчета:

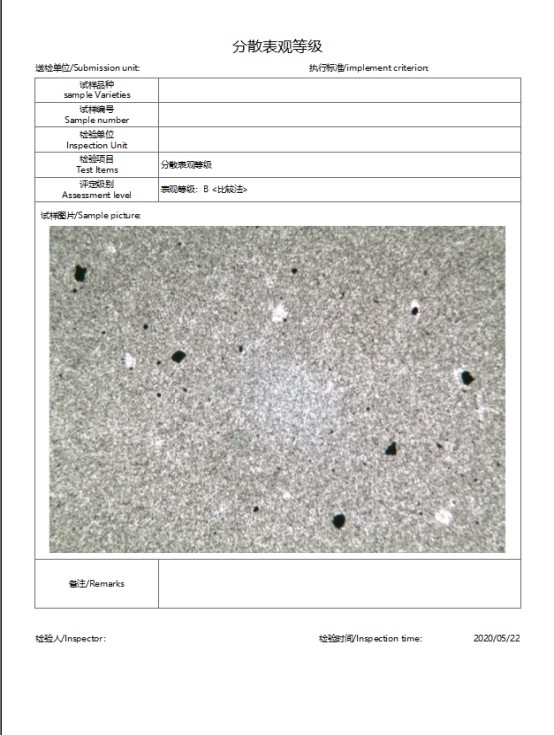

lПосле завершения оценки нажмите Печать отчета, чтобы войти в интерфейс печати/редактирования и предпросмотра отчета. В интерфейсе редактирования отчета вы можете ввести и завершить соответствующие данные отчета (например, ввести название организации, дату тестирования, имя тестировщика, установить увеличение изображения и масштабную линейку и т.д.). Отчет также можно экспортировать и сохранить в трех форматах: PDF, WORD и EXCEL.

lВ функции Печать отчета пользователи могут нажать Предпросмотр печати, чтобы проверить эффект отчета.
