Обзор компьютерного фазового микроскопа FL8000W

     FL8000W Компьютеризированный металлографический микроскоп представляет собой тринокулярный металлографический микроскоп с отражённым и проходящим светом. Он подходит для микроскопического наблюдения непрозрачных или прозрачных объектов. Благодаря превосходной бесконечной оптической системе и модульной концепции функционального дизайна, он обеспечивает выдающиеся оптические характеристики и поддерживает модернизацию системы, позволяя реализовать такие функции, как одновременное или независимое освещение отражённым и проходящим светом, а также поляризованное наблюдение. Элегантный внешний вид, удобство эксплуатации и чёткие изображения делают его идеальным инструментом для исследований в области биологии, металлографии, минералогии, точного машиностроения, электроники и других областях.

Механический столик

Это двухслойный механический столик с размерами 210*140 мм и диапазоном перемещения 63*50 мм. Концепция диоптрического дизайна делает работу со столиком более удобной и комфортной для пользователя.

Система эпископического освещения

Используется галогенная лампа (с регулируемой яркостью), которая обеспечивает чёткие и контрастные микроскопические изображения не только для обычного метода наблюдения в светлом поле, но и для методов поляризованного и тёмного поля. Встроенная диафрагма поля и апертурная диафрагма позволяют эффективно контролировать область наблюдения, регулировать контрастность поля, а центр диафрагмы поля регулируется.

Система трансмиссионного освещения

Встроенное галогенное осветительное устройство: используется галогенная лампа 6V30W (с регулируемой яркостью), которая обеспечивает чёткие и контрастные изображения для микроскопического наблюдения. Конденсор оснащён встроенной диафрагмой поля, а апертура конденсора Аббе составляет N.A.1.25, с возможностью регулировки по высоте.

Таблица конфигурации FL8000W Computer-W Gold

Примечание: "." — стандартно; "O" — опционально

Оригинальное программное обеспечение для анализа металлографических изображений FMIA2025

FMIA2025 Metallographic Image Analysis Software — это новая система анализа металлографических изображений, разработанная нашей компанией. Мы разработали её, интегрировав потребности металлографических испытаний литейных предприятий, производителей автозапчастей, компаний по термообработке, подшипниковой стали, энергетической отрасли, железнодорожных компонентов и других испытательных организаций. Для повышения качества продукции и расширения возможностей лабораторий мы собрали требования и предложения экспертов из различных отраслей и выпустили эту систему.

Версия FMIA2025 Metallographic Image Analysis Software была полностью переработана и модернизирована. Система охватывает большое количество отечественных и международных стандартов металлографических испытаний и объединяет функции количественного и качественного анализа. Добавлены новые функции, такие как синтез глубины резкости и сшивка изображений. Простой интерфейс позволяет делать серийные снимки множества полей и проводить централизованный анализ микроструктуры изображений. Операции стали более удобными, исключая сложные шаги предыдущих версий программного обеспечения, что делает тестирование быстрым и эффективным.

Мы создали новую систему инструментов "профессионально-точно-эффективно" для упрощения металлографического анализа.

Национальная библиотека стандартов программной системы содержит сотни категорий, охватывая основные металлографические стандарты иудовлетворяя потребности большинства организаций в анализе и тестировании. Соответствующие категории могут быть открыты в зависимости от потребностей различных отраслей для удовлетворения требований тестирования. Все модули доступны бесплатно на всю жизнь, а обновления стандартов также предоставляются бесплатно.

Учитывая постоянное увеличение новых и импортных материалов, для стандартов, не включённых в программное обеспечение, может быть предоставлено индивидуальное добавление.

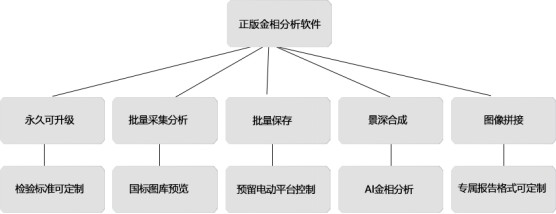

Преимущества продукта и описание функций FMIA2025 Metallographic Image Analysis Software：

● Пакетная съёмка, сбор и архивирование видеоизображений: предлагает функции пакетной обработки, такие как пакетная съёмка, настройка имён, сохранение и печать с фиксированным увеличением. Эти функции делают процесс проверки образцов более удобным и эффективным.

       ● Настройки камеры: поддерживает регулировку времени экспозиции, усиления, резкости, насыщенности, гаммы, контраста, яркости, баланса белого и чёрного.

● Калибровка изображения: функция калибровки полностью обновлена, позволяя выполнять калибровку параметров всех объективов одним кликом. Новая методика калибровки более удобна и быстра по сравнению с предыдущей.

● Функции обработки изображений: включают разделение цветов, преобразование в оттенки серого, пороговую сегментацию, бинаризацию, улучшение изображения, инверсию, регулировку резкости, удаление царапин и пятен, гистограмму изображения.

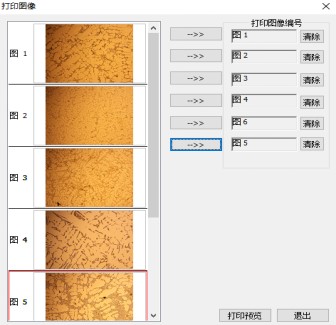

        ● Функция печати с фиксированным увеличением: поддерживает печать нескольких изображений с фиксированным увеличением, настройку имён, параметров масштаба, экспорт в PDF/Word/Excel и предварительный просмотр.

● Измерение и архивирование изображений: доступны различные инструменты измерения (расстояние, угол, угол между линиями, прямоугольник, расстояние от точки до линии, эллипс, многоугольник, расстояние между параллельными линиями, дуга по трём точкам, окружность по трём точкам и др.). Поддерживает рисование стрелок, добавление текстовых аннотаций, вставку вспомогательных линий и настройку толщины линий. Доступны различные единицы измерения; можно настраивать цвет, размер и стиль шрифта для данных измерений. Данные измерений могут быть экспортированы в Excel.

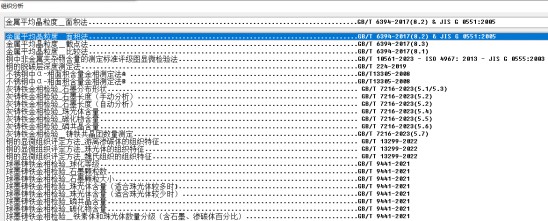

● Функция анализа микроструктуры: библиотека программного обеспечения предлагает широкий выбор стандартных модулей обнаружения, охватывающих стандарты анализа микроструктуры, такие как GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Номера стандартов в библиотеке могут обновляться, а новые стандарты доступны для бесплатного обновления. Предоставляются три функции оценки металлографии: автоматическая, сравнительная и вспомогательная. Функция проста в использовании, эффективна и обеспечивает точные и надёжные измерения.

● Расширенные функциональные модули: функция EDF (расширенная глубина резкости), функция сшивки изображений.

● Расширенные функции настройки: управление моторизованным столиком микроскопа, конфокальная функция изображения, 3D-оптическое картирование, база данных изображений и др.

● Функция AI-анализа микроструктуры: доступны настраиваемые модули AI-анализа микроструктуры. Используется искусственный интеллект для автоматического распознавания и анализа микроструктуры материалов. Простой процесс работы снижает нагрузку на персонал и повышает эффективность тестирования материалов.

● Национальная библиотека стандартных изображений: содержит сотни стандартных изображений для обучения и справки.

●Разнообразные шаблоны отчётов: автоматически генерирует отчёты по анализу микроструктуры с изображениями и текстом. Пользователи могут выбирать формат отчёта с одним или несколькими модулями. Шаблоны отчётов позволяют добавлять логотипы компании, названия и процессы тестирования. Можно создавать индивидуальные шаблоны отчётов.

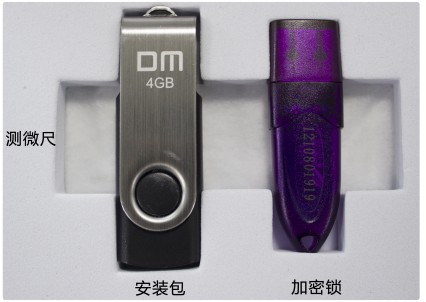

Состав системы программного обеспечения FMIA2025 для металлографического анализа:

1. Программа FMIA2025 (USB-накопитель);

2.Ключ защиты: USB-тип + динамическая проверка кода;

3.Документация: Руководство пользователя (на USB-накопителе);

4.Микрометрическая шкала: шаг 0.01 мм.

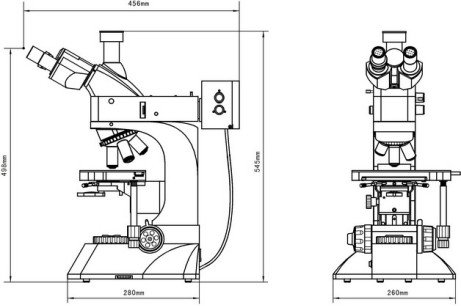

FL8000WЧертеж размеров компьютеризированного металлографического микроскопа：
