Обзор компьютерного фазового микроскопа FL7500W

Компьютеризированный металлографический микроскоп FL7500W — это трехглазый зеркальный микроскоп прямого действия, подходящий для микроскопического наблюдения непрозрачных или прозрачных объектов. Этот прибор оснащен системой падающего и пропускающего освещения, длиннофокусным плоскопольным ахроматическим объективом (без покровного стекла), окуляром с большим полем зрения и встроенным поляризационным устройством наблюдения. Он отличается четкими изображениями, хорошей контрастностью и простотой в использовании. Это идеальный инструмент для исследований в биологии, металлургии, минералогии, точном машиностроении, электронике и других областях. Подходит для использования в школах, научных исследованиях, на заводах и в других учреждениях.

Трехглазая смотровая трубка, регулируемый обзор в одном направлении, наклон трубки на 30°, возможность подключения к камере.

механическая сцена

Двухслойная механическая погрузочная платформа, размеры: 185 * 140 мм; диапазон перемещения: 75 мм * 50 мм, умеренная конструкция, обеспечивающая удобство и комфорт при работе с платформой.

Система освещения с падающим светом

Галогенная лампа 12 В 20 Вт с регулируемой яркостью. Встроенная диафрагма поля зрения, устройство преобразования цветового фильтра (желтый, зеленый, синий, матовое стекло), поляризационный фильтр с двухпозиционным управлением.

Прозрачная система освещения

Таблица конфигурации FL7500W компьютера-W Gold

Примечание: "." — стандартное значение; "O" — выбранное значение.

Программное обеспечение для анализа подлинных металлографических изображений FMIA2025

Программное обеспечение для анализа металлографических изображений FMIA2025 — это совершенно новая система анализа металлографических изображений, разработанная нашей компанией. При ее создании мы сначала интегрировали потребности в металлографическом контроле существующих литейных предприятий, производителей автозапчастей, компаний по термообработке, предприятий подшипниковой сталелитейной промышленности, энергетической отрасли, отрасли производства железнодорожных деталей и различных соответствующих испытательных компаний. Затем, чтобы повысить показатели качества продукции и помочь расширить возможности тестирования различных лабораторий, мы собрали требования и предложения от экспертов из разных отраслей, и, наконец, запустили эту систему.

В версии FMIA2025 программного обеспечения для анализа металлографических изображений проведена всесторонняя доработка и обновление. Система охватывает большое количество национальных и международных стандартов металлографических испытаний и объединяет функции как количественного, так и качественного анализа. Добавлены новые функции, такие как синтез глубины резкости и сшивание изображений. Благодаря лаконичному интерфейсу, система позволяет проводить непрерывную съемку многопольных изображений и централизованный микроструктурный анализ изображений. Работа с программой стала более удобной, устраняя трудоемкие этапы предыдущих версий и делая тестирование быстрее и эффективнее.

Мы разработали совершенно новый набор «профессиональных, точных и эффективных» инструментов для металлографического анализа, призванных упростить этот процесс.

Национальная библиотека стандартов программной системы содержит сотни категорий, в основном охватывающих широко используемые металлографические стандарты и отвечающих требованиям большинства учреждений в области металлографического анализа и испытаний. В зависимости от потребностей различных отраслей промышленности можно открывать соответствующие категории для удовлетворения требований к испытаниям. Все модули доступны для бесплатного использования на протяжении всей жизни, а также предоставляются бесплатные обновления стандартов на протяжении всей жизни.

Ввиду постоянного увеличения количества новых материалов и импортных материалов, для материалов и стандартов оценки, которые еще не включены в программное обеспечение, может быть предусмотрено отдельное индивидуальное добавление и ввод данных.

Преимущества и функциональные возможности программного обеспечения для анализа металлографических изображений FMIA2025 :

● Пакетная съемка, получение и архивирование видеоизображений: Программа предлагает функции пакетной обработки нескольких изображений, такие как пакетная съемка, присвоение имен пакету, сохранение пакета и печать пакета с фиксированным увеличением. Эти функции делают процесс пакетной проверки образцов более удобным и эффективным.

● Настройки камеры: Поддерживается регулировка таких параметров, как выдержка, усиление, резкость, насыщенность, гамма-коррекция, контрастность, яркость, баланс белого и баланс черного.

● Калибровка изображения: Функция калибровки была полностью модернизирована, что позволяет выполнить калибровку параметров для всех объективов одним щелчком мыши. По сравнению с исходным методом калибровки, новый метод более удобен и быстр в использовании.

● Функции обработки изображений: Включает в себя такие функции, как разделение цветов, преобразование в оттенки серого, пороговая сегментация, бинаризация, улучшение изображения, обратная коррекция, регулировка резкости, удаление царапин и пятен, а также создание гистограммы изображения.

● Функция печати с фиксированным увеличением: Поддерживаются такие функции, как печать нескольких изображений с фиксированным увеличением, присвоение изображений пользовательским именам, настройка параметров масштабирования, экспорт в форматы PDF/Word/Excel и предварительный просмотр печати.

● Измерение и архивирование изображений: Доступен широкий спектр инструментов измерения (включая расстояние, угол, угол между двумя линиями, прямоугольник, расстояние от точки до линии, эллипс, многоугольник, расстояние между параллельными линиями, дугу трех точек, окружность трех точек и т. д.). Поддерживается рисование стрелок, добавление текстовых аннотаций, вставка вспомогательных линий и регулировка толщины линий. Можно выбрать несколько единиц измерения длины; цвет, размер и стиль шрифта для данных измерений также настраиваются. Данные измерений можно обобщить и экспортировать в электронную таблицу Excel.

● Функция анализа микроструктуры: Библиотека программного обеспечения предлагает широкий спектр стандартных модулей обнаружения, охватывающих стандарты анализа микроструктуры, такие как GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Номера стандартов в библиотеке программного обеспечения могут быть обновлены, а новые стандарты доступны для бесплатного обновления. Предоставляются три функции металлографической оценки: автоматическая, сравнительная и вспомогательная. Функция проста в использовании, лаконична, эффективна и обеспечивает точные и надежные измерения.

● Расширенные функциональные модули: функция EDF (расширенная глубина резкости), функция сшивания изображений / функция мозаики изображений.

● Расширенные функции настройки: функция управления моторизованным столиком микроскопа, функция конфокальной микроскопии, функция 3D-оптического картирования, функция базы данных изображений и т. д.

● Функция анализа микроструктуры с помощью ИИ: Доступны настраиваемые модули анализа микроструктуры с использованием ИИ. Система использует искусственный интеллект для выполнения всего процесса анализа и обнаружения микроструктуры, обеспечивая автоматическую идентификацию и анализ микроструктуры материалов. Простота в использовании снижает трудозатраты персонала и повышает эффективность обнаружения материалов.

● Национальная библиотека стандартных изображений: содержит сотни изображений, соответствующих национальным стандартам, для обучения и использования в качестве справочного материала.

● Разнообразные шаблоны отчетов: Автоматически генерируются отчеты по металлографическому микроструктурному анализу с изображениями и текстом. Пользователи могут выбрать формат отчета с одним или несколькими модулями. Шаблоны отчетов позволяют вносить изменения, такие как добавление логотипов компании, названий компаний и процессов тестирования. Можно создавать индивидуальные шаблоны отчетов в соответствии с конкретными потребностями.

Состав системы металлографического анализа FMIA2025:

1. Программное обеспечение FMIA2025 (USB-флеш-накопитель);

2. Шифровальный ключ: USB-тип + динамическая проверка кода;

3. Письменные материалы: Руководство пользователя (хранится на USB-накопителе);

4. Микрометрическая шкала: деление 0,01 мм.

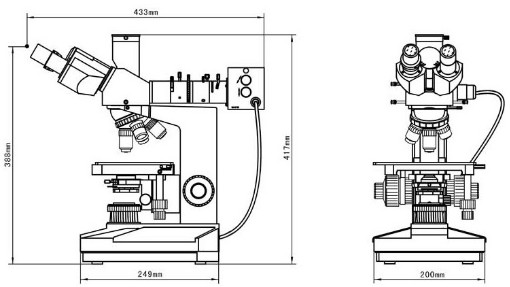

Чертежи, выполненные с помощью компьютерного металлографического микроскопа FL7500W :
