Обзор BH200M-W Компьютерного Фазового Микроскопа

BH200M-W компьютерный золотофазный микроскоп является трёхглазым микроскопом прямого типа, который обеспечивает превосходное качество изображения и стабильную операционную систему, прост в эксплуатации и имеет полный комплект аксессуаров. Широко применяется в обучении, научных исследованиях, металлографическом анализе, промышленном тестировании и других областях.

МеханизмФокусировки

Грубая и точная настройка коаксиально, с механическим верхним пределом и эластичным регулировочным устройством, ход грубой настройки 25 мм, точность точной настройки 0,002 мм.

МеханическаяПлатформа

Составная двухслойная механическая подвижная платформа, низкое положение руки коаксиальной регулировки, и прилагается пластина платформы 180 мм * 145 мм к механической платформе для удобного размещения образцов большего размера.

СистемаОсвещения

Откидная система освещения Cura с антибликовой конструкцией, эффективно предотвращает интерференцию отражённого света, обеспечивая более чёткое изображение и лучшее освещение поля зрения.

Таблица Конфигурации BH200M-W Компьютерного Золотого Микроскопа

Примечание: "." — стандартно; "O" — опционально

FMIA2025 Оригинальное Программное Обеспечение для Анализа Металлографических Изображений

FMIA2025 Программное обеспечение для анализа металлографических изображений — это совершенно новая система анализа металлографических изображений, разработанная нашей компанией. Мы разработали её, сначала интегрировав потребности в металлографическом тестировании современных литейных предприятий, производителей автозапчастей, компаний по термообработке, индустрии подшипниковой стали, энергетической отрасли, железнодорожной отрасли и различных соответствующих тестирующих компаний. Затем, чтобы повысить процент соответствия продукции и помочь улучшить тестовые возможности лабораторий, мы собрали требования и предложения экспертов из различных отраслей и, наконец, выпустили эту систему.

Версия FMIA2025 Программного обеспечения для анализа металлографических изображений подверглась полному пересмотру и обновлению. Система охватывает большое количество отечественных и международных стандартов металлографического тестирования и объединяет функции количественного и качественного анализа. Добавлены новые функции, такие как синтез глубины резкости и сшивка изображений. С лаконичным интерфейсом она позволяет делать серийную съёмку изображений с нескольких полей и централизованный микроструктурный анализ изображений. Операции стали более удобными, устраняя громоздкие шаги предыдущих версий программного обеспечения, делая тестирование быстрее и эффективнее.

Мы создали совершенно новый набор инструментальных систем "профессионально-точных-эффективных" для упрощения металлографического анализа.

Национальная библиотека стандартов программной системы содержит сотни категорий, в основном охватывая общеупотребительные металлографические стандарты и удовлетворяя требованиям металлографического анализа и тестирования большинства учреждений. Соответствующие категории могут быть открыты в зависимости от потребностей различных отраслей для удовлетворения требований отраслевого тестирования. Все модули можно использовать бесплатно пожизненно, а обновления стандартов также предоставляются бесплатно пожизненно.

Ввиду постоянного увеличения новых материалов и импортных материалов, для материалов и стандартов оценки, которые ещё не включены в программное обеспечение, может быть предоставлено индивидуальное включение и ввод.

Преимущества продукта и введение функций FMIA2025 Программного обеспечения для анализа металлографических изображений:

• Пакетная съёмка, сбор и архивирование видеоизображений: предлагает функции пакетной обработки изображений, такие как пакетная съёмка, пакетное задание имён, пакетное сохранение и пакетная печать с фиксированным увеличением. Эти функции делают процесс проверки партийных образцов более удобным и эффективным.

       • Настройки камеры: поддерживает регулировку функций, включая время экспозиции, усиление, резкость, насыщенность, гамма-значение, контраст, яркость, баланс белого и баланс чёрного.

• Калибровка изображения: функция калибровки полностью обновлена, позволяя завершить калибровку параметров всех объективов одним нажатием. По сравнению с исходным методом калибровки, новый метод более удобен и быстр в работе.

• Функции обработки изображений: включает функции, такие как разделение цветов, преобразование в градации серого, пороговая сегментация, бинаризация, улучшение изображения, инверсия, регулировка резкости, удаление царапин и пятен, гистограмма изображения.

        • Функция печати с фиксированным увеличением: поддерживает функции, включая печать с фиксированным увеличением нескольких изображений, пользовательское именование изображений, настройку параметров шкалы, экспорт в форматы PDF/Word/Excel и предварительный просмотр печати.

• Измерение и архивирование изображений: доступны различные инструменты измерения (включая расстояние, угол, угол между двумя линиями, прямоугольник, расстояние от точки до линии, эллипс, многоугольник, расстояние между параллельными линиями, дуга по трём точкам, окружность по трём точкам и т. д.). Поддерживает рисование стрелок, добавление текстовых аннотаций, вставку вспомогательных линий и регулировку ширины линий. Доступны несколько единиц длины; цвет, размер и стиль шрифта для данных измерения также настраиваются. Данные измерения могут быть суммированы и экспортированы в виде таблицы Excel.

• Функция микроструктурного анализа: библиотека программного обеспечения предлагает широкий спектр стандартных модулей обнаружения, охватывающих стандарты анализа микроструктуры, такие как GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Номера стандартов в библиотеке программного обеспечения могут быть обновлены, а новые стандарты доступны для бесплатного обновления. Предоставляет три функции металлографического рейтинга: автоматическую, сравнительную и вспомогательную. Функция проста в использовании, лаконична, эффективна и обеспечивает точные и надёжные измерения.

• Продвинутые функциональные модули: функция EDF (расширенная глубина резкости), функция сшивки изображений/функция мозаики изображений

• Продвинутые функции настройки: пользовательская функция управления моторизованной платформой микроскопа, функция конфокального изображения, функция 3D-оптического картирования, функция базы данных изображений и т. д.

• Функция AI микроструктурного анализа: доступны настраиваемые модули AI микроструктурного анализа. Использует искусственный интеллект для завершения всего процесса микроструктурного анализа и обнаружения, позволяя автоматически идентифицировать и анализировать микроструктуры материалов. Процесс работы прост, что снижает трудоёмкость персонала и повышает эффективность обнаружения материалов.

• Национальная библиотека стандартных изображений: содержит сотни стандартных изображений для обучения и справки клиентов.

•Разнообразные шаблоны отчётов: автоматически генерирует отчёты о металлографическом микроструктурном анализе с изображениями и текстом. Пользователи могут выбрать генерацию форматов отчётов с одним модулем или несколькими модулями. Шаблоны отчётов позволяют вносить изменения, такие как добавление логотипов компании, названий компании и процессов тестирования. Пользовательские шаблоны отчётов могут быть созданы в соответствии с конкретными потребностями.

Состав системы программного обеспечения для металлографического анализа версии FMIA2025:

1. Программа FMIA2025 (USB-флеш-накопитель);

2.Ключ защиты: USB-тип + динамическая проверка кода;

3.Письменные материалы: Руководство пользователя (хранится на USB-флеш-накопителе);

4.Микрометрическая шкала: цена деления 0,01 мм.

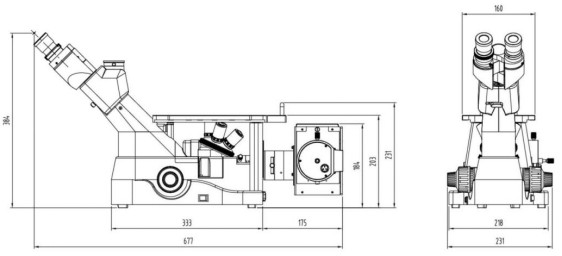

Чертеж Размеров BH200M-W Компьютеризированного Металлографического Микроскопа:
