Обзор компьютеризированного металлографического микроскопа FCM6000W

       Компьютеризированный металлографический микроскоп FCM6000W представляет собой тринокулярный инвертированный металлографический микроскоп. Он оснащен отличной бесконечной оптической системой и модульной функциональной конструкцией, включая функции поляризованного и яркопольного наблюдения. Его компактный, стабильный и высокожесткий корпус полностью соответствует требованиям к виброустойчивости при работе с микроскопом. Эргономичный дизайн делает работу более удобной и комфортной, обеспечивая более широкое рабочее пространство. Подходит для микроскопического наблюдения металлографических структур и поверхностных морфологий, является идеальным инструментом для исследований в металлографии, минералогии и точном машиностроении.

Система наблюдения

Шарнирный бинокулярный окулярный тубус с наклоном 45°, устраняет необходимость длительного наблюдения с опущенной или прямой головой, эффективно снижая нагрузку на шею и плечи оператора. Поле зрения плоскопольного широкоугольного окуляра достигает φ22мм, обеспечивая более широкий и комфортный визуальный опыт, совместим с резиновыми наглазниками.

Механический предметный столик

Механический подвижный столик со встроенной вращающейся круглой пластиной. Специальное окно наблюдения в пластине подходит для микроскопического исследования образцов различных размеров. При поляризованном наблюдении круглую пластину можно вращать для соответствия требованиям поляризационной микроскопии.

Профессиональные полуапохроматические металлографические объективы

Объективы с высокой светопропускаемостью и передовой технологией покрытия строго отбираются, что позволяет точно воспроизводить естественные цвета образцов. Полуапохроматическая конструкция объективов обеспечивает отличную коррекцию хроматических аберраций, повышая контрастность и резкость наблюдаемых изображений.

Простое поляризованное наблюдение

Вставьте поляризатор и анализатор в указанные позиции для выполнения простого поляризованного наблюдения. Без перемещения образца удобно наблюдать состояние образца при свете с разными углами поляризации.

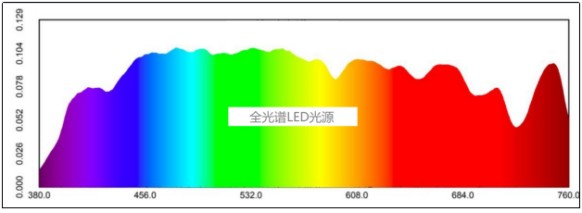

Светодиодная подсветка полного спектра

Светодиод полного спектра имеет диапазон длин волн 400нм-700нм, обеспечивая более широкий спектральный диапазон, охватывающий все цвета естественного света, достигая более естественного эффекта подсветки и лучше отображая все внутренние микроструктуры металлов. По сравнению с галогенными источниками света, светодиодная подсветка полного спектра имеет более длительный срок службы, медленное затухание световых волн, меньшее энергопотребление и потери энергии.

Комплектация компьютеризированного металлографического микроскопа FCM6000W

Примечание: "." входит в стандартную комплектацию; "O" опционально

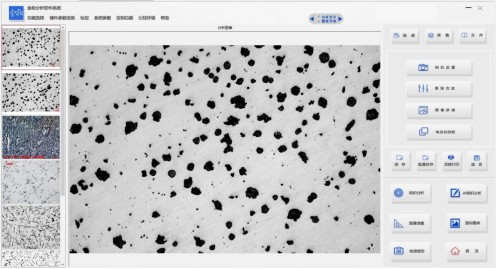

Оригинальное металлографическое программное обеспечение для анализа изображений FMIA2025

Металлографическое программное обеспечение для анализа изображений FMIA2025 — это новая система анализа металлографических изображений, разработанная нашей компанией. Мы разработали его, сначала интегрировав потребности металлографических испытаний современных литейных предприятий, производителей автозапчастей, компаний по термообработке, промышленности подшипниковой стали, энергетической системы, железнодорожных деталей и различных соответствующих испытательных компаний. Затем, чтобы повысить процент соответствия продукции и помочь улучшить испытательные возможности лабораторий, мы собрали требования и предложения экспертов из различных отраслей и, наконец, выпустили эту систему.

Версия металлографического программного обеспечения для анализа изображений FMIA2025 подверглась полному пересмотру и обновлению. Система охватывает большое количество отечественных и международных стандартов металлографических испытаний и объединяет функции количественного и качественного анализа. В нее добавлены новые функции, такие как синтез глубины резкости и сшивка полей изображения. С лаконичным интерфейсом она позволяет делать серийную съемку изображений с нескольких полей и централизованный микроструктурный анализ изображений. Работа стала более удобной, устраняя громоздкие шаги предыдущих версий программного обеспечения, делая тестирование быстрее и эффективнее.

Мы создали совершенно новый набор инструментов металлографического анализа "профессиональный-точный-эффективный" для упрощения металлографического анализа.

Национальная библиотека стандартов программной системы содержит сотни категорий, в основном охватывая общеупотребительные металлографические стандарты и удовлетворяя требованиям металлографического анализа и тестирования большинства учреждений. Соответствующие категории могут быть открыты в соответствии с потребностями различных отраслей для удовлетворения требований отраслевого тестирования. Все модули можно использовать бесплатно в течение всей жизни, а обновления стандартов также предоставляются бесплатно навсегда.

Ввиду постоянного увеличения новых материалов и импортных марок материалов, для материалов и стандартов оценки, которые еще не включены в программное обеспечение, может быть предоставлено отдельное индивидуальное включение и добавление.

Преимущества продукта и введение функций металлографического программного обеспечения для анализа изображений FMIA2025:

• Пакетная съемка, сбор и архивирование видеоизображений: предлагает функции пакетной обработки нескольких изображений, такие как пакетная съемка, пакетная установка имен, пакетное сохранение и пакетная печать с фиксированным увеличением. Эти функции делают процесс пакетной проверки образцов более удобным и эффективным.

       • Настройки камеры: поддерживает регулировку функций, включая время экспозиции, усиление, резкость, насыщенность, гамма-значение, контраст, яркость, баланс белого и черного.

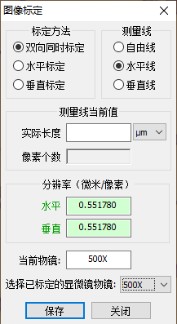

• Калибровка изображения: функция калибровки полностью обновлена, позволяя завершить калибровку параметров всех объективов одним нажатием. По сравнению с исходным методом калибровки, новый метод более удобен и быстр в работе.

• Функции обработки изображений: включают функции разделения цветов, преобразования в градации серого, пороговой сегментации, бинаризации, улучшения изображения, инвертирования, регулировки резкости, удаления царапин и пятен, а также гистограмму изображения.

      • Функция печати с фиксированным увеличением: поддерживает функции печати с фиксированным увеличением нескольких изображений, пользовательского именования изображений, настройки параметров масштаба, экспорта в форматы PDF/Word/Excel и предварительного просмотра печати.

• Измерение и архивирование изображений: доступны различные инструменты измерения (включая расстояние, угол, угол между двумя линиями, прямоугольник, расстояние от точки до линии, эллипс, многоугольник, расстояние между параллельными линиями, дугу по трем точкам, окружность по трем точкам и т. д.). Поддерживает рисование стрелок, добавление текстовых аннотаций, вставку вспомогательных линий и регулировку ширины линий. Доступны несколько единиц длины; цвет, размер и стиль шрифта для данных измерения также настраиваются. Данные измерения могут быть обобщены и экспортированы в виде таблицы Excel.

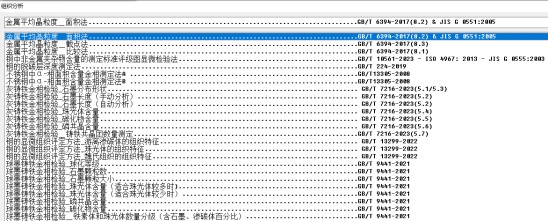

• Функция анализа микроструктуры: библиотека программного обеспечения предлагает широкий спектр стандартных модулей обнаружения, охватывающих стандарты анализа микроструктуры, такие как GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Номера стандартов в библиотеке программного обеспечения могут быть обновлены, а новые стандарты доступны для бесплатного обновления. Предоставляет три функции металлографической оценки: автоматическую, сравнительную и вспомогательную. Функция проста в использовании, лаконична, эффективна и обеспечивает точные и надежные измерения.

• Расширенные функциональные модули: функция EDF (расширенная глубина резкости), функция сшивки изображений / мозаики изображений

• Расширенные функции настройки: пользовательская функция управления моторизованным столиком микроскопа, функция конфокального изображения, функция 3D-оптического картирования, функция базы данных изображений и т. д.

• Функция анализа микроструктуры с ИИ: доступны настраиваемые модули анализа микроструктуры с ИИ. Использует искусственный интеллект для завершения всего процесса микроструктурного анализа и обнаружения, позволяя автоматически идентифицировать и анализировать микроструктуры материалов. Процесс работы прост, что снижает трудоемкость персонала и повышает эффективность обнаружения материалов.

• Национальная библиотека стандартных изображений: содержит сотни стандартных изображений для обучения и справки клиентов.

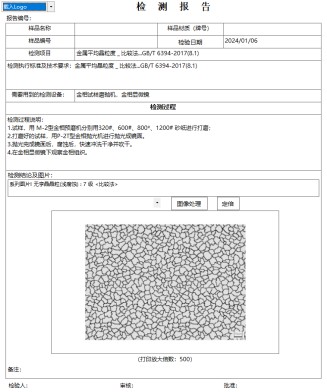

•Разнообразные шаблоны отчетов: автоматически генерирует отчеты анализа металлографической микроструктуры с изображениями и текстом. Пользователи могут выбрать создание форматов отчетов с одним модулем или несколькими модулями. Шаблоны отчетов позволяют вносить изменения, такие как добавление логотипов компании, названий компании и процессов тестирования. Пользовательские шаблоны отчетов могут быть созданы в соответствии с конкретными потребностями.

Состав системы металлографического анализа версии FMIA2025:

1. Программное обеспечение FMIA2025 (USB-флеш-накопитель);

2.Ключ защиты: USB-тип + динамическая проверка кода;

3.Письменные материалы: Руководство пользователя (хранится на USB-флеш-накопителе);

4.Микрометрическая шкала: цена деления 0.01мм.

Чертеж размеров инвертированного металлографического микроскопа FCM6000W:
