Обзор компьютеризированного металлографического микроскопа FCM5000W

Компьютеризированный металлографический микроскоп FCM5000W представляет собой трехокулярный инвертированный металлографический микроскоп, использующий превосходную бесконечную оптическую систему и модульную концепцию функционального дизайна. Данный аппарат обладает функциями поляризации, наблюдения в открытом поле и другими. Компактный и стабильный корпус с высокой жесткостью полностью соответствует требованиям к виброустойчивости при работе микроскопа. Идеальный дизайн, соответствующий требованиям эргономики, делает работу более удобной и комфортной, а пространство — более широким. Подходит для микроскопического наблюдения металлографической структуры и морфологии поверхности. Является идеальным инструментом для металлографии, минералогии и исследований в области точного машиностроения.

Системанаблюдения

Шарнирный бинокулярный наблюдательный цилиндр с наклоном 45°, работа не требует длительного наклона или поднятия головы для наблюдения, что эффективно снимает нагрузку с шеи и плеч оператора. Плоскопольные широкоугольные окуляры с диаметром поля зрения до φ 22 мм делают визуальное наблюдение более обширным и комфортным, могут быть адаптированы с резиновыми наглазниками.

Механическаяплатформа

Со встроенным вращающимся круглым предметным столиком, специальное окно наблюдения, установленное на платформе, подходит для микроскопического наблюдения образцов различных размеров. Круглый предметный столик может вращаться для удовлетворения требований поляризационной микроскопии.

С осветителем Cora, диафрагму апертуры и поле зрения можно регулировать с помощью диска для плавной и комфортной настройки. Опциональный поляризатор 90° позволяет регулировать угол поляризации для наблюдения микроскопических изображений в различных состояниях поляризации.

Системаосвещения

Используя режим освещения Cora, диафрагму апертуры и поле зрения можно регулировать до нужного размера с помощью диска для плавной и комфортной настройки. Поляризатор может регулировать угол поляризации на 360° для наблюдения микроскопических изображений в различных состояниях поляризации.

Комплектация компьютеризированного металлографического микроскопа FCM5000W

         Примечание: "" — стандартно; "O" — опционально

Оригинальное программное обеспечение для анализа металлографических изображений FMIA2025

Программное обеспечение для анализа металлографических изображений FMIA2025 — это новая система анализа металлографических изображений, разработанная нашей компанией. Мы разработали его, сначала интегрировав потребности в металлографических испытаниях современных литейных предприятий, производителей автозапчастей, компаний по термообработке, промышленности подшипниковой стали, энергетической системы, железнодорожных компонентов и различных соответствующих испытательных компаний. Затем, чтобы повысить процент соответствия продукции и помочь улучшить испытательные возможности различных лабораторий, мы собрали требования и предложения экспертов из различных отраслей и в итоге выпустили эту систему.

Версия программного обеспечения для анализа металлографических изображений FMIA2025 была полностью переработана и обновлена. Система охватывает большое количество отечественных и международных стандартов металлографических испытаний и объединяет функции количественного и качественного анализа. Были добавлены новые функции, такие как синтез глубины резкости и сшивка полей изображения. С лаконичным интерфейсом она позволяет делать серийную съемку изображений с нескольких полей и централизованный микроструктурный анализ изображений. Работа стала более удобной, устраняя громоздкие шаги предыдущих версий программного обеспечения, что делает тестирование быстрее и эффективнее.

Мы создали совершенно новый набор инструментов для металлографического анализа "профессионально-точно-эффективно", чтобы упростить металлографический анализ.

Национальная библиотека стандартов программной системы содержит сотни категорий, в основном охватывая общеупотребительные металлографические стандарты и удовлетворяя требованиям металлографического анализа и тестирования большинства учреждений. Соответствующие категории могут быть открыты в зависимости от потребностей различных отраслей для удовлетворения требований отраслевого тестирования. Все модули можно использовать бесплатно на протяжении всей жизни, а обновления стандартов также предоставляются бесплатно навсегда.

Учитывая постоянное увеличение новых материалов и импортных марок материалов, для материалов и стандартов оценки, которые еще не включены в программное обеспечение, может быть предоставлено индивидуальное включение и добавление.

Преимущества продукта и введение функций программного обеспечения для анализа металлографических изображений FMIA2025：

● Пакетная съемка, сбор и архивирование видеоизображений: предлагает функции пакетной обработки изображений, такие как пакетная съемка, пакетная установка имен, пакетное сохранение и пакетная печать с фиксированным увеличением. Эти функции делают процесс пакетной проверки образцов более удобным и эффективным.

       ● Настройки камеры: поддерживает регулировку функций, включая время экспозиции, усиление, резкость, насыщенность, гамма-значение, контраст, яркость, баланс белого и баланс черного.

● Калибровка изображения: функция калибровки была полностью обновлена, позволяя завершить калибровку параметров всех объективов одним нажатием. По сравнению с исходным методом калибровки, новый метод более удобен и быстрее в работе.

● Функции обработки изображений: включает функции, такие как разделение цветов, преобразование в градации серого, сегментация по порогу, бинаризация, улучшение изображения, инвертирование, регулировка резкости, удаление царапин и пятен, а также гистограмма изображения.

       ● Функция печати с фиксированным увеличением: поддерживает функции, включая печать с фиксированным увеличением нескольких изображений, пользовательское именование изображений, настройку параметров масштаба, экспорт в форматы PDF/Word/Excel и предварительный просмотр печати.

● Измерение и архивирование изображений: доступны различные инструменты измерения (включая расстояние, угол, угол между двумя линиями, прямоугольник, расстояние от точки до линии, эллипс, многоугольник, расстояние между параллельными линиями, дуга по трем точкам, окружность по трем точкам и т. д.). Поддерживает рисование стрелок, добавление текстовых аннотаций, вставку вспомогательных линий и регулировку ширины линий. Доступны различные единицы длины; также можно настроить цвет, размер и стиль шрифта для данных измерений. Данные измерений могут быть суммированы и экспортированы в виде таблицы Excel.

● Функция анализа микроструктуры: библиотека программного обеспечения предлагает широкий спектр стандартных модулей обнаружения, охватывающих стандарты анализа микроструктуры, такие как GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Номера стандартов в библиотеке программного обеспечения могут быть обновлены, а новые стандарты доступны для бесплатного обновления. Предоставляет три функции металлографической оценки: автоматическую, сравнительную и вспомогательную. Функция проста в использовании, лаконична, эффективна и обеспечивает точные и надежные измерения.

● Продвинутые функциональные модули: функция EDF (расширенная глубина резкости), функция сшивки изображений / функция мозаики изображений

● Продвинутые функции настройки: пользовательская функция управления моторизованным предметным столиком микроскопа, функция конфокального изображения, функция 3D-оптического картирования, функция базы данных изображений и т. д.

● Функция анализа микроструктуры с ИИ: доступны настраиваемые модули анализа микроструктуры с ИИ. Использует искусственный интеллект для завершения всего процесса микроструктурного анализа и обнаружения, позволяя автоматически идентифицировать и анализировать микроструктуры материалов. Процесс работы прост, что снижает трудоемкость персонала и повышает эффективность обнаружения материалов.

● Национальная библиотека стандартных изображений: содержит сотни стандартных изображений для обучения и справки клиентов.

●Разнообразные шаблоны отчетов: автоматически генерирует отчеты по анализу металлографической микроструктуры с изображениями и текстом. Пользователи могут выбрать создание отчетов с одним модулем или несколькими модулями. Шаблоны отчетов допускают изменения, такие как добавление логотипов компании, названий компаний и процессов тестирования. Можно создавать пользовательские шаблоны отчетов в соответствии с конкретными потребностями.

Состав системы программного обеспечения для анализа металлографии версии FMIA2025:

1. Программа FMIA2025 (флеш-накопитель USB);

2.Ключ защиты: USB-тип + проверка динамического кода;

3.Письменные материалы: руководство пользователя (хранится на флеш-накопителе USB);

4.Микрометрическая шкала: цена деления 0.01 мм.

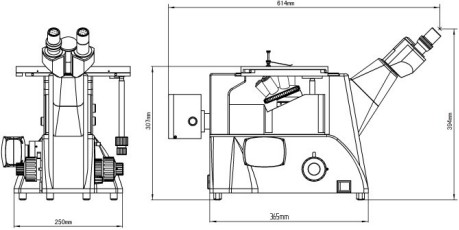

Чертеж размеров инвертированного металлографического микроскопа FCM5000W：
