Обзор компьютерного металлографического микроскопа FCM2000W

Компьютерный металлографический микроскоп FCM2000W представляет собой инвертированный тринокулярный металлографический микроскоп. Он используется для идентификации и анализа микроструктур различных металлов и сплавов и широко применяется на заводах или в лабораториях для контроля качества отливок, тестирования сырья, анализа металлографической структуры материалов после обработки, а также для исследования поверхностных явлений, таких как покрытия. Это эффективный инструмент для металлографического анализа стали, цветных металлов, отливок и покрытий, петрографического анализа в геологии и микроскопических исследований соединений, керамики и других материалов в промышленной сфере.

Механизм фокусировки

Используется нижний коаксиальный механизм грубой и точной фокусировки, который можно регулировать с обеих сторон. Благодаря высокой точности тонкой настройки ручная регулировка проста и удобна, что позволяет пользователям легко получать четкие и комфортные изображения. Ход грубой настройки составляет 38 мм, а точность тонкой настройки — 0,002 мм.

Механический подвижный столик

Используется столик большого размера 180×155 мм, расположенный с правой стороны, что соответствует привычкам работы большинства пользователей. Во время работы это облегчает переключение между регулировкой механизма фокусировки и перемещением столика, создавая более эффективную рабочую среду.

Система освещения

Применяется эпископическая система освещения Кёлера с регулируемой апертурной диафрагмой и центрально регулируемой полевой диафрагмой. Система оснащена адаптивным широким напряжением (100–240 В) и использует либо 5-ваттный высокояркий светодиодный источник света, либо 6-вольтовую 30-ваттную галогенную лампу.

Комплектация компьютерного металлографического микроскопа FCM2000W

         Примечание: "" — стандартно; "O" — опционально

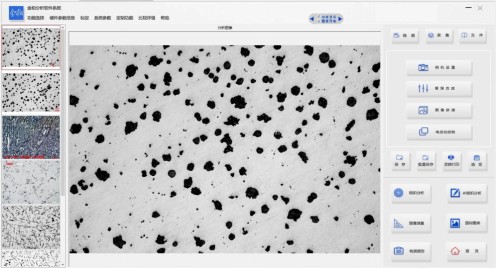

Программное обеспечение FMIA2025 для анализа металлографических изображений

Программное обеспечение FMIA2025 для анализа металлографических изображений — это новая система анализа металлографических изображений, разработанная нашей компанией. Мы создали её, интегрируя потребности металлографических испытаний литейных предприятий, производителей автозапчастей, компаний по термообработке, отраслей подшипниковой стали, энергетики, железнодорожных компонентов и других тестирующих компаний. Для повышения качества продукции и улучшения возможностей тестирования лабораторий мы собрали требования и предложения экспертов из различных отраслей и выпустили эту систему.

Версия FMIA2025 программного обеспечения для анализа металлографических изображений была полностью переработана и обновлена. Система включает большое количество отечественных и международных стандартов металлографических испытаний и объединяет функции количественного и качественного анализа. Добавлены новые функции, такие как синтез глубины резкости и сшивка изображений. С лаконичным интерфейсом она позволяет делать серийную съёмку изображений и проводить централизованный анализ микроструктур. Операции стали удобнее, исключая сложные шаги предыдущих версий, что делает тестирование быстрее и эффективнее.

Мы создали новую систему инструментов для металлографического анализа, которая сочетает профессионализм, точность и эффективность.

Национальная библиотека стандартов программного обеспечения содержит сотни категорий, охватывая большинство распространённых металлографических стандартов и удовлетворяя требованиям анализа и тестирования большинства организаций. Соответствующие категории могут быть открыты в зависимости от потребностей различных отраслей. Все модули доступны для бесплатного использования навсегда, а обновления стандартов также предоставляются бесплатно.

Учитывая постоянное появление новых материалов и импортных марок, для материалов и стандартов оценки, которые ещё не включены в программное обеспечение, возможно индивидуальное добавление.

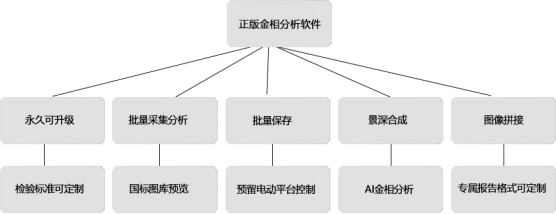

Преимущества продукта и функции программного обеспечения FMIA2025 для анализа металлографических изображений：

● Пакетная съёмка, сбор и архивирование видеоизображений: включает функции пакетной обработки, такие как пакетная съёмка, настройка имён, сохранение и печать с фиксированным увеличением. Эти функции делают процесс пакетного тестирования образцов удобнее и эффективнее.

       ● Настройки камеры: поддерживает регулировку экспозиции, усиления, резкости, насыщенности, гаммы, контраста, яркости, баланса белого и чёрного.

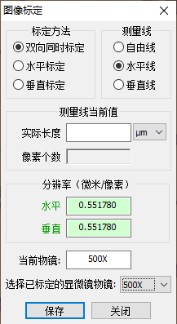

● Калибровка изображения: функция калибровки полностью обновлена, позволяя выполнять калибровку параметров всех объективов одним нажатием. Новая калибровка удобнее и быстрее.

● Функции обработки изображений: включают цветоделение, преобразование в градации серого, пороговую сегментацию, бинаризацию, улучшение изображения, инверсию, регулировку резкости, удаление царапин и пятен, гистограмму изображения.

● Функция печати с фиксированным увеличением: поддерживает печать нескольких изображений, настройку имён, установку параметров масштаба, экспорт в PDF/Word/Excel и предварительный просмотр.

● Измерение и архивирование изображений: доступны различные инструменты измерения (расстояние, угол, прямоугольник, эллипс, многоугольник и др.). Поддерживает добавление стрелок, текстовых аннотаций, вспомогательных линий и настройку ширины линий. Измеренные данные можно экспортировать в Excel.

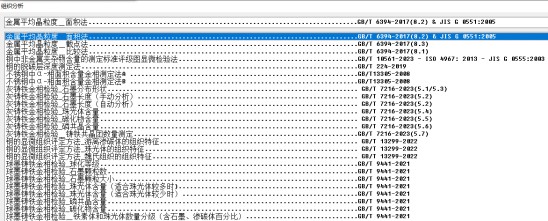

● Функция анализа микроструктуры: библиотека программного обеспечения включает множество стандартных модулей для анализа микроструктур (GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS). Стандарты можно обновлять бесплатно. Предоставляет три функции оценки: автоматическую, сравнительную и вспомогательную.

● Расширенные функции: EDF (расширенная глубина резкости), сшивка изображений.

● Пользовательские функции: управление моторизированным столиком микроскопа, конфокальная съёмка, 3D-картографирование, база данных изображений.

● Функция AI-анализа микроструктуры: доступны настраиваемые модули искусственного интеллекта для автоматического анализа микроструктур материалов. Процесс прост, что снижает нагрузку на персонал и повышает эффективность тестирования.

● Национальная библиотека стандартных изображений: содержит сотни эталонных изображений для обучения и сравнения.

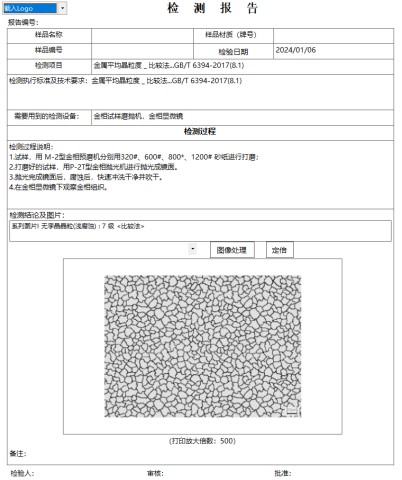

●Разнообразные шаблоны отчётов: автоматически генерирует отчёты с изображениями и текстом. Пользователи могут выбирать одностраничные или многостраничные форматы. Шаблоны можно изменять, добавляя логотипы, названия компаний и этапы тестирования.

Состав системы программного обеспечения FMIA2025 для металлографического анализа:

1. Программа FMIA2025 (на USB-накопителе);

2.Ключ защиты: USB с динамической проверкой кода;

3.Документация: руководство пользователя (на USB-накопителе);

4.Микрометрическая шкала: цена деления 0,01 мм.

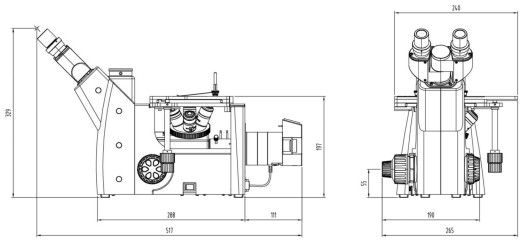

Габаритный чертёж инвертированного металлографического микроскопа FCM2000W：
