Обзор компьютерного металлографического микроскопа FCM5100W

Компьютерный металлографический микроскоп FCM5100W представляет собой инвертированный тринокулярный металлографический микроскоп. Он оснащен превосходной бесконечной оптической системой и модульной концепцией функционального дизайна, а также функциями поляризованного наблюдения и наблюдения в светлом и темном поле. Его компактный, стабильный и высокожесткий корпус полностью соответствует требованиям к виброустойчивости при работе с микроскопом. Идеальный эргономичный дизайн делает использование более удобным и комфортным, обеспечивая более широкое рабочее пространство. Подходит для микроскопического наблюдения металлографических структур и поверхностных морфологий, является идеальным инструментом для исследований в области металлографии, минералогии и точного машиностроения.

Системанаблюдения

Шарнирный бинокулярный окулярный тубус с наклоном 45°, устраняет необходимость длительного наблюдения с опущенной или прямой головой, эффективно снижая нагрузку на шею и плечи оператора. Поле зрения плоского широкоугольного окуляра может достигать φ22 мм, обеспечивая более широкий и комфортный визуальный опыт наблюдения, совместим с резиновыми наглазниками.

Механическаяплатформа

Это механический подвижный столик со встроенной вращающейся круглой пластиной. Специальное окно наблюдения, установленное в пластине, подходит для микроскопического наблюдения образцов различных размеров. При наблюдении в поляризованном свете круглую пластину можно вращать для соответствия требованиям поляризационной микроскопии.

Системаосвещения

Используется метод освещения Кёлера. Диафрагма апертуры и полевая диафрагма могут регулироваться по размеру апертуры с помощью дисков, обеспечивая плавную и комфортную регулировку. Поляризатор позволяет регулировать угол поляризации на 360° для наблюдения микроскопических изображений при различных состояниях поляризации.

Комплектация компьютерного металлографического микроскопа FCM5100W

Примечание: "." — стандартно; "O" — опционально

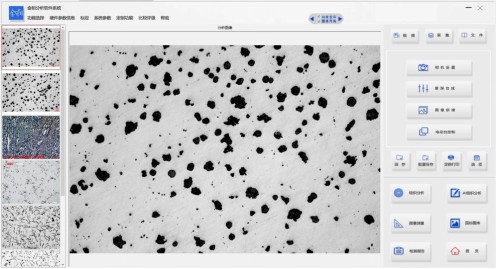

Программное обеспечение FMIA2025 для анализа металлографических изображений

Программное обеспечение FMIA2025 для анализа металлографических изображений — это новая система анализа металлографических изображений, разработанная нашей компанией. Мы разработали его, интегрировав потребности металлографических испытаний литейных предприятий, производителей автозапчастей, компаний по термообработке, отрасли подшипниковой стали, энергетической отрасли, железнодорожной отрасли и различных испытательных компаний. Для повышения качества продукции и улучшения возможностей тестирования лабораторий мы собрали требования и предложения экспертов из различных отраслей и в итоге выпустили эту систему.

Версия FMIA2025 программного обеспечения для анализа металлографических изображений была полностью пересмотрена и обновлена. Система охватывает большое количество отечественных и международных стандартов металлографических испытаний и объединяет функции количественного и качественного анализа. Добавлены новые функции, такие как синтез глубины резкости и склейка изображений. С лаконичным интерфейсом она позволяет делать серийную съемку изображений с нескольких полей и проводить централизованный микроструктурный анализ изображений. Работа стала более удобной, исключая громоздкие шаги предыдущих версий программного обеспечения, что делает тестирование быстрее и эффективнее.

Мы создали новую систему инструментов анализа металлографии "профессионально-точно-эффективно" для упрощения металлографического анализа.

Национальная библиотека стандартов программной системы содержит сотни категорий, в основном охватывая общепринятые металлографические стандарты и удовлетворяя требованиям металлографического анализа и тестирования большинства учреждений. Соответствующие категории могут быть открыты в соответствии с потребностями различных отраслей для удовлетворения требований отраслевого тестирования. Все модули можно использовать бесплатно в течение всей жизни, а обновления стандартов также предоставляются бесплатно навсегда.

В связи с постоянным увеличением новых материалов и импортных марок материалов, для материалов и стандартов оценки, которые еще не включены в программное обеспечение, может быть предоставлено индивидуальное включение и добавление.

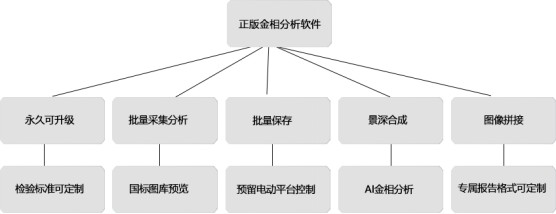

Преимущества продукта и введение функций программного обеспечения FMIA2025 для анализа металлографических изображений：

● Пакетная съемка, захват и архивирование видеоизображений: предлагает функции пакетной обработки изображений, такие как пакетная съемка, пакетная установка имен, пакетное сохранение и пакетная печать с фиксированным увеличением. Эти функции делают процесс пакетной проверки образцов более удобным и эффективным.

       ● Настройки камеры: поддерживает регулировку таких функций, как время экспозиции, усиление, резкость, насыщенность, гамма-значение, контрастность, яркость, баланс белого и баланс черного.

● Калибровка изображения: функция калибровки полностью обновлена, позволяя завершить калибровку параметров всех объективов одним нажатием. По сравнению с предыдущим методом калибровки, новый метод более удобен и быстр в использовании.

● Функции обработки изображений: включает такие функции, как разделение цветов, преобразование в градации серого, пороговая сегментация, бинаризация, улучшение изображения, инвертирование, регулировка резкости, удаление царапин и пятен, гистограмма изображения.

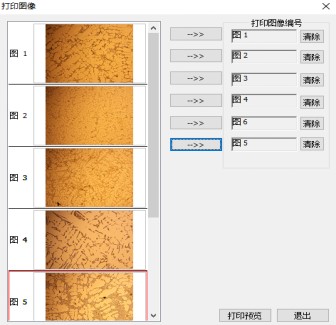

● Функция печати с фиксированным увеличением: поддерживает функции, включая печать с фиксированным увеличением нескольких изображений, пользовательское именование изображений, настройку параметров шкалы, экспорт в форматы PDF/Word/Excel и предварительный просмотр печати.

● Измерение и архивирование изображений: доступны различные инструменты измерения (включая расстояние, угол, угол между двумя линиями, прямоугольник, расстояние от точки до линии, эллипс, многоугольник, расстояние между параллельными линиями, дуга по трем точкам, окружность по трем точкам и т. д.). Поддерживает рисование стрелок, добавление текстовых аннотаций, вставку вспомогательных линий и регулировку ширины линий. Доступны несколько единиц измерения длины; также можно настраивать цвет, размер и стиль шрифта для данных измерений. Данные измерений могут быть сведены и экспортированы в виде таблицы Excel.

● Функция анализа микроструктуры: библиотека программного обеспечения предлагает широкий спектр стандартных модулей обнаружения, охватывающих стандарты анализа микроструктуры, такие как GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Номера стандартов в библиотеке программного обеспечения могут быть обновлены, а новые стандарты доступны для бесплатного обновления. Предоставляет три функции металлографической оценки: автоматическую, сравнительную и вспомогательную. Функция проста в использовании, лаконична, эффективна и обеспечивает точные и надежные измерения.

● Расширенные функциональные модули: функция EDF (расширенная глубина резкости), функция склейки изображений / функция мозаики изображений

● Расширенные функции настройки: пользовательская функция управления моторизованным столиком микроскопа, функция конфокального изображения, функция 3D-оптического картирования, функция базы данных изображений и т. д.

● Функция анализа микроструктуры с ИИ: доступны настраиваемые модули анализа микроструктуры с ИИ. Использует искусственный интеллект для завершения всего процесса микроструктурного анализа и обнаружения, позволяя автоматически идентифицировать и анализировать микроструктуры материалов. Процесс работы прост, что снижает трудоемкость персонала и повышает эффективность обнаружения материалов.

● Национальная библиотека стандартных изображений: содержит сотни стандартных изображений для обучения и справки клиентов.

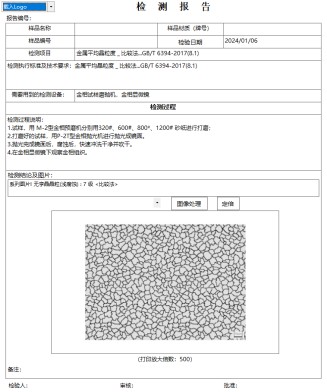

●Разнообразные шаблоны отчетов: автоматически генерирует отчеты об анализе металлографической микроструктуры с изображениями и текстом. Пользователи могут выбрать генерацию отчетов с одним модулем или несколькими модулями. Шаблоны отчетов позволяют вносить изменения, такие как добавление логотипов компании, названий компании и процессов тестирования. Можно создавать пользовательские шаблоны отчетов в соответствии с конкретными потребностями.

      Состав системы программного обеспечения для анализа металлографии версии FMIA2025:

1. Программа FMIA2025 (USB-флеш-накопитель);

2.Ключ защиты: USB-тип + динамическая проверка кода;

3.Письменные материалы: руководство пользователя (хранится на USB-флеш-накопителе);

4.Микрометрическая шкала: цена деления 0.01 мм.

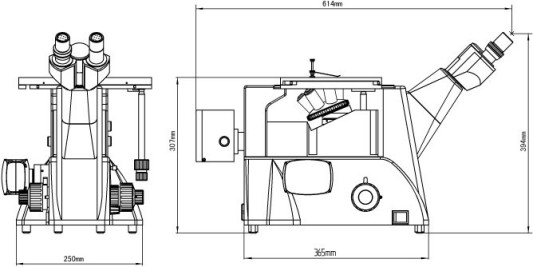

Чертеж размеров инвертированного металлографического микроскопа FCM5100W：
