Обзор полностью автоматического металлографического микроскопа FZ-51XY

Полностью автоматический металлографический микроскоп FZ-51XY отличается превосходными характеристиками изображения и комфортным опытом работы, предоставляя клиентам экономически выгодные решения для металлографического анализа и промышленного контроля. X-Y моторный столик позволяет выполнять сканирование изображений в полном размере и высокопроизводительный синтез изображений.

Высокоточный внутренний позиционирующий 5-апертурный кодирующий преобразователь яркого поля, функция памяти яркости.

Кодируемый револьвер объективов объединяет аппаратные настройки микроскопа с программным обеспечением для измерения изображений FCL-RS нашей компании. Увеличение объектива отображается на экране, а калибровочные значения, записанные в программном обеспечении, автоматически корректируются при переключении увеличений, исключая ошибки измерений, вызванные забытым переключением увеличения в программном обеспечении.

Функция памяти яркости может запоминать уровень освещения для каждого объектива. При переключении между разными объективами она автоматически регулирует интенсивность света, снижая зрительную усталость и повышая эффективность работы.

Новая интегрированная Т-образная рама, изготовленная из цельнометаллического высокопрочного литья под давлением, обладает отличной стабильностью. При наблюдении на высоком увеличении плоскость изображения остается стабильной без дрожания, что дополнительно гарантирует точность измерений при высоком увеличении.

Эпи-осветитель использует систему освещения Кёлера, с диафрагмой поля и апертурной диафрагмой, а также предустановленными слотами для поляризаторов, анализаторов и фильтров. Одиночное 10W LED освещение теплого белого света позволяет максимально снизить зрительную усталость наблюдателей.

Диафрагма поля и апертурная диафрагма используют устройство с тяговым стержнем с регулируемыми центрами, что позволяет гибко настраивать размер области освещения и эффективно избегать влияния рассеянного света на изображение.

Поляризатор и анализатор позволяют проводить простое поляризованное наблюдение

Таблица конфигурации для полностью автоматического металлографического микроскопа FZ-51XY

Программное обеспечение для анализа металлографических изображений FMIA2025

Программное обеспечение для анализа металлографических изображений FMIA2025 — это новая система анализа металлографических изображений, разработанная нашей компанией. Учитывая текущие потребности литейных предприятий, предприятий автозапчастей, предприятий термической обработки, подшипниковой и сталелитейной промышленности, энергетической отрасли, железнодорожной промышленности и различных инспекционных компаний в области металлографического контроля, для повышения уровня соответствия продукции и расширения возможностей лабораторий, мы собрали мнения экспертов из различных отраслей.

Программное обеспечение для анализа металлографических изображений FMIA 2025 Edition было полностью переработано и модернизировано. Система включает в себя большое количество отечественных и международных стандартов металлографических испытаний, объединяя количественный и качественный анализ в одном решении. Добавлены функции синтеза глубины резкости и сшивки изображений, с простым интерфейсом. Оно позволяет последовательно захватывать изображения с нескольких полей, централизованно проводить анализ структуры изображений, более удобно в эксплуатации, устраняет различные утомительные этапы предыдущего программного обеспечения и делает тестирование быстрее и эффективнее.

Разработана новая система инструментов металлографического анализа "профессионально-точно-эффективно" для упрощения металлографического анализа. При использовании с электрическим столиком позволяет выполнять автоматическое сканирование, автофокусировку, автоматическое сшивание, автоматическое измерение пор, статистику данных и вывод отчетов.

Национальная библиотека стандартов программной системы содержит сотни категорий, практически охватывая все распространенные металлографические стандарты и удовлетворяя требованиям металлографического анализа и контроля большинства организаций. Соответствующие категории определяются и открываются в соответствии с потребностями различных отраслей для соответствия требованиям отраслевого контроля. Все модули могут быть использованы бесплатно на протяжении всего срока службы, а стандарты могут быть обновлены бесплатно на протяжении всего срока службы. Учитывая постоянное увеличение новых материалов и импортных материалов, материалы и стандарты оценки, еще не включенные в программное обеспечение, могут быть настроены и добавлены отдельно.

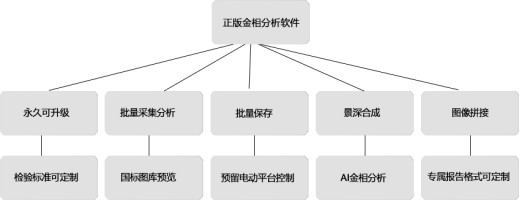

Описание преимуществ и функций программного обеспечения для анализа металлографических изображений FMIA2025:

● Пакетная съемка, сбор и архивирование видеоизображений : Функции пакетной обработки изображений, такие как пакетная съемка, пакетное именование, пакетное сохранение и пакетная печать с фиксированным увеличением, делают процесс проверки партий образцов более удобным и эффективным.

● Настройки камеры:Функциональные настройки, такие как время экспозиции, усиление, резкость, насыщенность, гамма-значение, контраст, яркость, баланс белого, баланс черного и т. д.

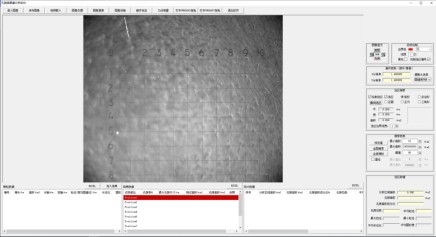

● Калибровка изображения:Функция калибровки была полностью обновлена, позволяя завершить калибровку всех параметров объектива одним нажатием. По сравнению с предыдущим методом калибровки, новый метод более удобен и быстр в использовании.

● Функции обработки изображений:Разделение цветов, преобразование канареечного релиза, пороговая сегментация, бинаризация, улучшение изображения, инверсия, регулировка резкости, обработка царапин и пятен, гистограмма изображения и т. д.;

● Функция печати с фиксированным увеличением:Функции, такие как печать нескольких изображений с фиксированным увеличением, пользовательское именование изображений, настройка параметров масштаба, экспорт в PDF/Word/Excel и предварительный просмотр печати.

● Измерение и архивирование изображений:Разнообразные инструменты измерения (включая расстояние, угол, угол между двумя линиями, прямоугольник, расстояние от точки до линии, эллипс, многоугольник, расстояние между параллельными линиями, дуга по трем точкам, окружность по трем точкам и т. д.), возможность рисования стрелок, добавления текстовых аннотаций, вспомогательных линий, изменения ширины линий, выбор из нескольких единиц длины, несколько вариантов цвета, размера и стиля шрифта для данных измерений, а также возможность суммирования и экспорта данных тестирования в таблицу Excel.

● Функция анализа структуры:Модули стандартов обнаружения в библиотеке программного обеспечения разнообразны, включая стандарты анализа структуры, такие как GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Номера стандартов в библиотеке обновляются, а новые стандарты могут быть обновлены бесплатно. Имеет три функции металлографической оценки: автоматическую, сравнительную и вспомогательную. Удобна, проста и быстра в использовании, с точными и надежными измерениями.

●Расширенные функциональные модули:Функция расширения глубины резкости EDF, функция сшивки изображений

●Расширенные функции настройки:Настройка функций управления моторным столиком микроскопа, конфокального изображения, 3D светового картирования, базы данных изображений и т. д.

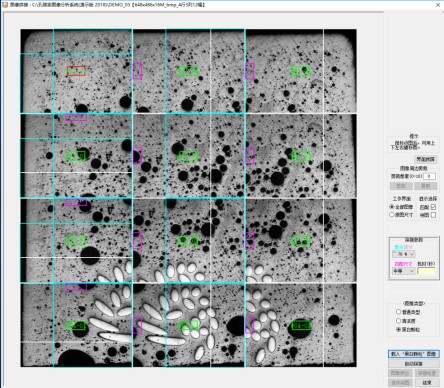

● Функция сшивки изображений:Установите параметры сшивки и тип изображения, нажмите "Автоматическая сшивка", и сшивка изображений будет выполнена автоматически.
