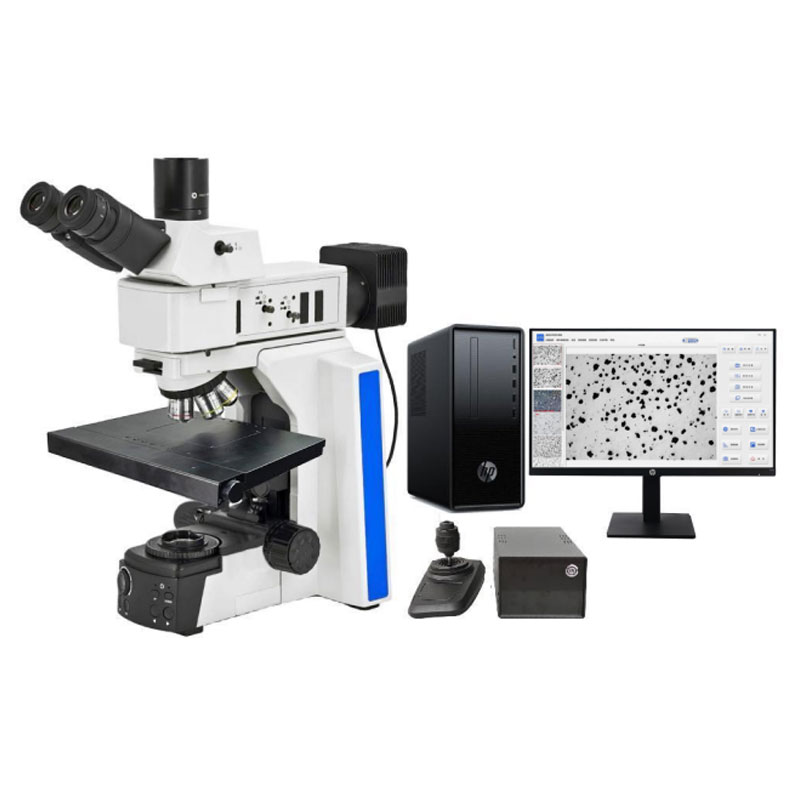

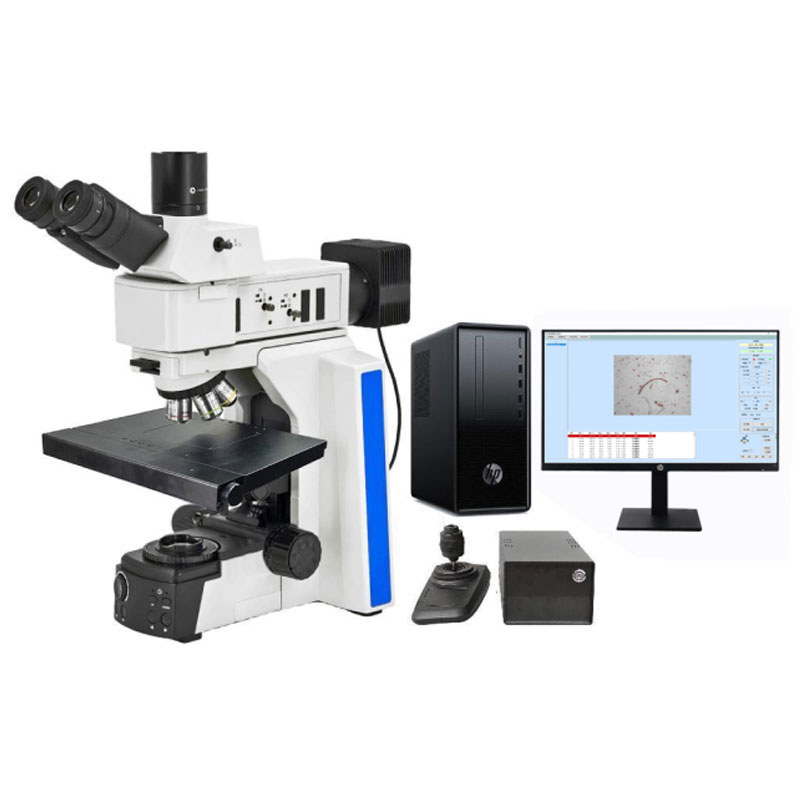

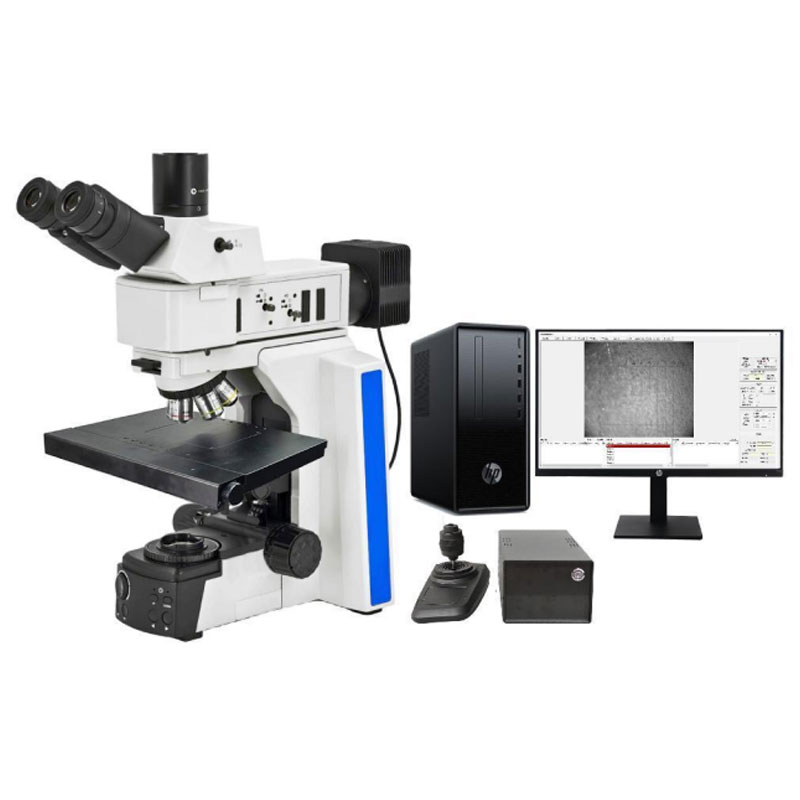

Обзор полностью автоматического микроскопа чистоты FQJ-51XY

   Полностью автоматический микроскоп чистоты FQJ-51XY отличается превосходными характеристиками формирования изображения и комфортным опытом работы, предоставляя клиентам экономически эффективные решения для металлографического анализа и промышленного контроля. Моторизованный столик X-Y обеспечивает сканирование изображений по всей площади и высокопроизводительный синтез изображений.

Высокоточный внутренний позиционирующий 5-отверстный кодирующий преобразователь светлого поля с функцией запоминания яркости.

Функция запоминания яркости позволяет запоминать уровень освещения при использовании каждого объектива. При переключении между разными объективами автоматически регулируется интенсивность света, что снижает зрительную усталость и повышает эффективность работы.

Новая интегрированная Т-образная рама, изготовленная методом цельнометаллического литья под высоким давлением, обладает отличной стабильностью. При наблюдении с высоким увеличением плоскость изображения остается стабильной без дрожания, что дополнительно гарантирует точность измерений при высоком увеличении.

Осветитель эпи-освещения использует систему освещения Кёлера с полевой диафрагмой и апертурной диафрагмой, предварительно оборудован слотами для поляризатора, анализатора и светофильтра. Одиночное 10W LED теплое белое освещение минимизирует зрительную усталость наблюдателя до максимума.

Полевая и апертурная диафрагмы используют тянущее устройство с регулируемым центром, что позволяет гибко настраивать размер области освещения и эффективно избегать влияния рассеянного света на изображение.

Поляризатор и анализатор позволяют проводить простое поляризованное наблюдение.

Таблица конфигурации полностью автоматического микроскопа чистоты FQJ-51XY

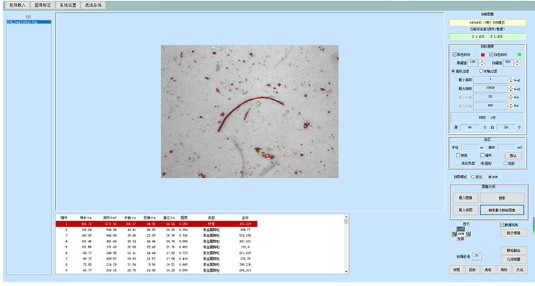

Программное обеспечение для анализа изображений чистоты FQJ2025

Программное обеспечение FQJ2025 для анализа изображений чистоты используется для проверки чистоты образцов автомобильных компонентов, способно автоматически подсчитывать, анализировать тип, размер и количество частиц примесей на фильтрующей мембране и классифицировать их по размеру. Оно соответствует стандартам проверки VDA19, ISO16232, NAS1638, ISO4406 и ISO4407.

При использовании совместно с электрическим столиком может автоматически сканировать и сшивать фильтрующие мембраны для проверки чистоты, автоматически идентифицировать категории частиц, такие как металлы, неметаллы и волокна; и автоматически вычислять морфологические параметры, такие как большая ось, малая ось, площадь и соотношение сторон каждой частицы.

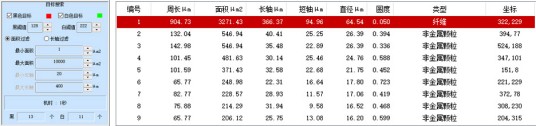

1. Функция автоматического поиска частиц: Установка параметров поиска для автоматического определения периметра, площади, большой оси, малой оси, диаметра, округлости, типа и т.д. каждой частицы.

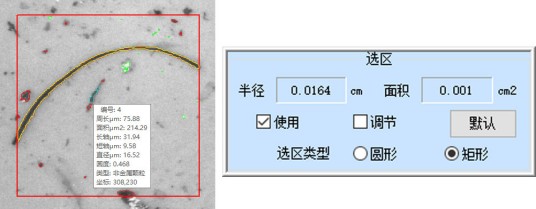

2. Пользовательский выбор: Позволяет искать частицы в пределах определенной области выбора.

3. Функция ручной корректировки частиц: вручную корректировать контур выбранной частицы; выбирать частицы, пропущенные автоматическим поиском; удалять частицы, найденные автоматически, но не соответствующие требованиям.

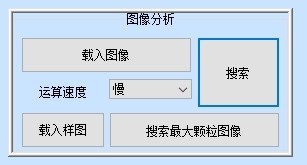

4. Анализ изображения:

Загрузить изображение: Загрузить изображение, сохраненное на жестком диске компьютера.

Загрузить образец изображения: Загрузить предустановленное изображение чистоты в программном обеспечении для удобного тестирования функций ПО.

Скорость вычислений: Настроить время поиска частиц.

Поиск: Начать поиск частиц.

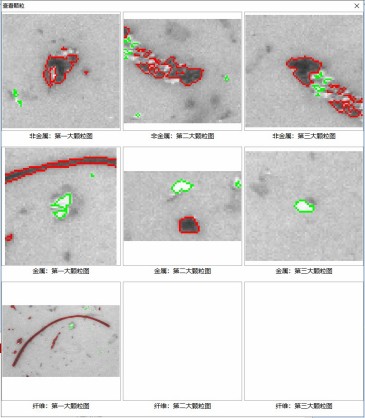

5. Автоматически идентифицировать категории частиц, такие как металлы, неметаллы и волокна

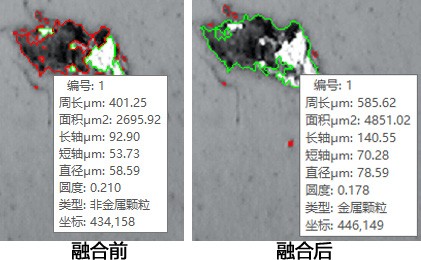

6. Слияние частиц: Может объединять две частицы с перекрывающимися позициями металла и неметалла в одну металлическую частицу

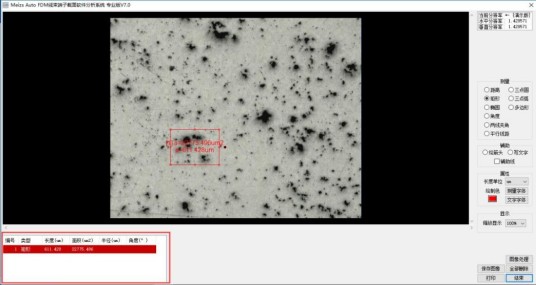

7. Геометрические измерения: Можно использовать несколько измерительных инструментов для измерения размеров.

8.Отчет по данным: Поддержка нескольких стандартов

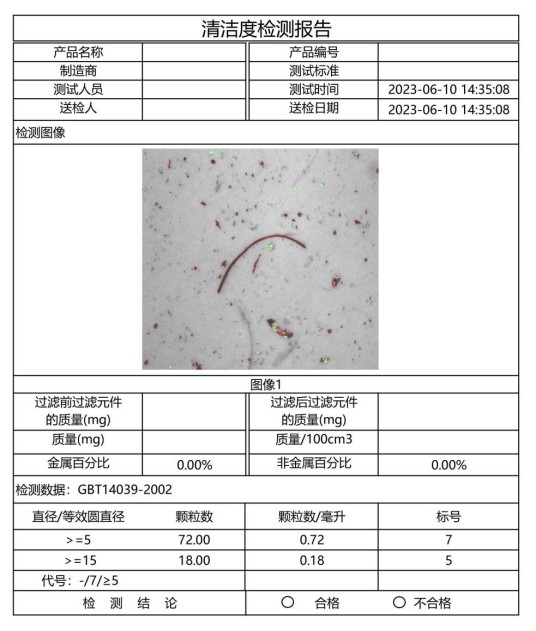

9. Автоматически генерировать отчеты о проверке чистоты
