Обзор полностью автоматического металлографического микроскопа FZ-51XYZ

Полностью автоматический металлографический микроскоп FZ-51XYZ отличается превосходными характеристиками изображения и комфортным опытом работы, предоставляя клиентам экономически эффективные решения для металлографического анализа и промышленного контроля. X-Y моторный столик позволяет выполнять сканирование изображений в полном размере и высокопроизводительное сшивание изображений.

Оснащен высокоточным внутренним позиционирующим 5-позиционным кодированным револьверным устройством для светлого поля и функцией запоминания яркости.

Кодированное револьверное устройство интегрирует аппаратные настройки микроскопа с нашим программным обеспечением для измерения изображений FCL-RS. Увеличение объектива отображается на экране, а калибровочные значения, записанные в программном обеспечении, автоматически корректируются при переключении увеличений, что исключает ошибки измерений, вызванные забыванием переключения увеличения в программном обеспечении.

Функция запоминания яркости может сохранять яркость освещения для каждого используемого объектива. При переключении между разными объективами интенсивность света автоматически регулируется, уменьшая зрительную усталость и повышая эффективность работы.

Новинка - интегрированная Т-образная рама, изготовленная из цельнометаллического литья под высоким давлением, обеспечивает выдающуюся стабильность. При наблюдении с высоким увеличением отсутствует дрожание плоскости изображения, что дополнительно гарантирует точность измерений при высоком увеличении.

Эпи-осветитель использует систему освещения Кёлера, оснащенную полевой диафрагмой и апертурной диафрагмой, а также предустановленные слоты для поляризатора, анализатора и светофильтров. Одиночное 10W LED теплое белое освещение минимизирует зрительную усталость наблюдателей.

Полевая диафрагма и апертурная диафрагма используют рычажный механизм с регулируемыми центрами, что позволяет гибко регулировать размер области освещения и эффективно избегать влияния рассеянного света на изображение.

Поляризатор и анализатор позволяют проводить простое наблюдение в поляризованном свете.

Таблица конфигурации полностью автоматического металлографического микроскопа FZ-51XYZ

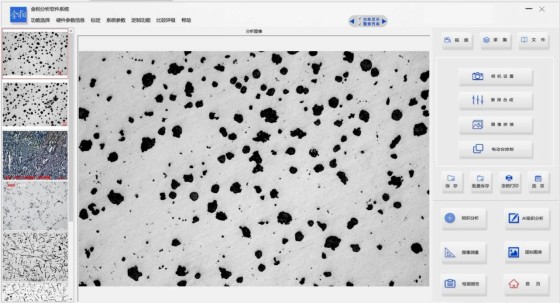

Оригинальное программное обеспечение для анализа металлографических изображений FMIA2025

Введение в оригинальное программное обеспечение для анализа металлографических изображений FMIA2025:

       Программное обеспечение для анализа металлографических изображений FMIA2025 разработано нашей компанией в ответ на текущие потребности литейных предприятий, предприятий автозапчастей, предприятий термической обработки, подшипниковой стали, энергетической отрасли, железнодорожных компонентов и различных инспекционных компаний в металлографическом контроле. Для повышения процента годных изделий и помощи в улучшении инспекционных возможностей лабораторий мы собрали требования и предложения экспертов из различных отраслей и разработали совершенно новую систему анализа металлографических изображений.

      Программное обеспечение для анализа металлографических изображений FMIA 2025 Edition подверглось полной переработке и модернизации. Система охватывает огромное количество отечественных и международных стандартов металлографических испытаний, объединяет количественный и качественный анализ, а также включает новые функции синтеза глубины резкости и сшивания изображений. С простым интерфейсом оно может непрерывно захватывать изображения с нескольких полей, централизованно проводить анализ структуры изображений, более удобно в эксплуатации, устраняет различные утомительные этапы предыдущего программного обеспечения и делает тестирование быстрее и эффективнее.

Разработана совершенно новая система инструментов "Профессионально-Точно-Эффективно" для упрощения металлографического анализа. В сочетании с электрическим столиком она позволяет автоматически сканировать, автоматически фокусировать, автоматически сшивать изображения, автоматически измерять поры, проводить статистику данных и выводить отчеты.

Национальная библиотека стандартов программной системы содержит сотни категорий, в основном охватывая общеупотребительные металлографические стандарты и удовлетворяя требованиям металлографического анализа и контроля для подавляющего большинства организаций. Соответствующие категории указываются и открываются в соответствии с потребностями различных отраслей для удовлетворения требований отраслевого контроля. Все модули могут вызываться бесплатно на протяжении всего срока службы, а стандарты могут обновляться бесплатно на протяжении всего срока службы.

Учитывая постоянное увеличение новых материалов и импортных материалов, материалы и критерии оценки, еще не внесенные в программное обеспечение, могут быть настроены и внесены отдельно.

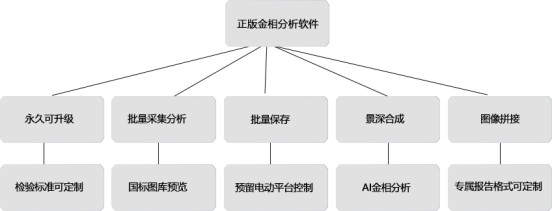

Введение в преимущества и функции программного обеспечения для металлографического анализа FMIA 2025 Edition:

lПакетная съемка и сбор видеоизображений: Функции пакетной обработки изображений, такие как пакетная съемка, пакетное именование, пакетное сохранение и пакетная печать с фиксированным увеличением, делают процесс инспекции партий образцов более удобным и эффективным.

lРасширенные настройки камеры:Настройки функций, такие как время экспозиции, усиление, резкость, насыщенность, гамма-значение, контрастность, яркость, баланс белого, баланс черного и т.д.

lКалибровка всей системы одним нажатием:Функция калибровки полностью обновлена, позволяя калибровать все параметры объектива одним нажатием. По сравнению с исходным методом калибровки, новый метод более удобен и быстрее в эксплуатации.

lФункции обработки изображений: Разделение цветов, преобразование Canary Release, пороговая сегментация, бинаризация, улучшение изображения, инверсия, регулировка резкости, обработка царапин и пятен, гистограмма изображения и т.д.;

lВывод изображений с фиксированным увеличением:Функции, такие как печать нескольких изображений с фиксированным увеличением, пользовательское именование изображений, настройка параметров масштаба, экспорт в PDF/Word/Excel, предварительный просмотр печати и т.д.

lИзмерение и архивирование изображений: Разнообразные типы измерительных инструментов (включая расстояние, угол, угол между двумя линиями, прямоугольник, расстояние от точки до линии, эллипс, многоугольник, расстояние между параллельными линиями, дуга по трем точкам, окружность по трем точкам и т.д.), возможность рисования стрелок, аннотирования текста, добавления вспомогательных линий, изменения ширины линии, несколько единиц длины на выбор, несколько вариантов цвета, размера и стиля шрифта для данных измерений, а также возможность суммирования и экспорта тестовых данных в Excel.

lФункция анализа структуры: Модули стандартов обнаружения в библиотеке программного обеспечения разнообразны, включая стандарты анализа структуры, такие как GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Номера стандартов в библиотеке программного обеспечения обновляются, а новые стандарты могут быть обновлены бесплатно. Имеет три функции металлографической оценки: автоматическую, сравнительную и вспомогательную. Удобна, проста и быстра в использовании, с точными и надежными измерениями.

lРасширенные функции настройки:Настройка функций управления моторным столиком микроскопа, конфокальность изображений, 3D световое картирование, база данных изображений и т.д.

lРазнообразные шаблоны отчетов: Автоматически генерирует отчеты анализа металлографической структуры с текстом и изображениями, и вы можете выбрать создание стиля отчета с одним модулем или несколькими модулями. Шаблоны отчетов могут быть изменены для добавления таких элементов, как логотипы предприятий, названия компаний и процессы инспекции. Эксклюзивные шаблоны отчетов могут быть настроены в соответствии с требованиями.

lФункция AI анализа структуры:Настраиваемый модуль AI анализа структуры, который использует искусственный интеллект для завершения всего процесса микроскопического анализа и контроля структуры, автоматически идентифицируя и анализируя микроскопическую структуру материалов, с простым процессом эксплуатации, снижая трудоемкость и повышая эффективность контроля материалов.

lБиблиотека национальных стандартных чертежей:Содержит сотни национальных стандартных чертежей для изучения и справки клиентами.

lФункция EDF расширения глубины резкости:Для образцов, которые не могут быть равномерно сфокусированы из-за неравномерной подготовки, программное обеспечение предоставляет функцию динамической съемки EDF глубины резкости. Путем регулировки тонкого фокусирующего колеса Z-оси микроскопа четкие детали в образце будут непрерывно добавляться в динамическое окно отображения EDF для динамического обновления. Программное обеспечение автоматически записывает четкие изображения на разных глубинах резкости и объединяет их в одно четкое изображение.

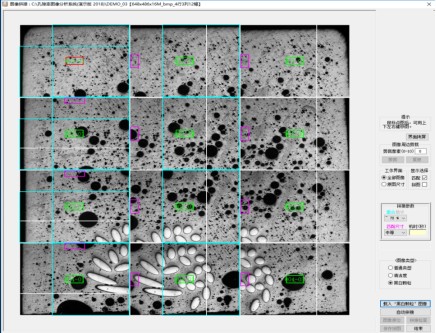

lФункция сшивания изображений: Для клиентов, которым необходимо обнаруживать большее поле зрения, программное обеспечение предоставляет функцию сшивания изображений. Пользователи могут перемещать X-Y платформу микроскопа, чтобы удовлетворить потребность в захвате изображений с большим полем зрения, тем самым разрешая проблему невозможности захвата изображений из-за недостаточного поля зрения микроскопа. После установки параметров сшивания и типа изображения нажмите "Автосшивание", чтобы автоматически завершить сшивание изображений.

Выдержки из часто используемых модулей программного обеспечения для металлографического анализа FMIA2025:
