Обзор полностью автоматического микроскопа пористости FKX-51XY

Полностью автоматический микроскоп пористости FKX-51XY отличается превосходными характеристиками визуализации и комфортным опытом работы, предоставляя клиентам экономически эффективные решения для металлографического анализа и промышленного контроля. X-Y моторизованный столик позволяет выполнять сканирование изображений полного размера и высокопроизводительный синтез изображений.

Высокоточный внутренний позиционируемый 5-отверстный кодирующий преобразователь яркого поля, функция запоминания яркости.

Кодируемый револьвер объективов интегрирует аппаратные настройки микроскопа с программным обеспечением для измерения изображений FCL-RS нашей компании. Увеличение объектива отображается на экране, и при переключении увеличений автоматически корректируются калибровочные значения, записанные в программном обеспечении, исключая ошибки измерения, вызванные забыванием переключения увеличения в ПО.

Функция запоминания яркости может запоминать уровень освещения при использовании каждого объектива. При переключении между разными объективами она автоматически регулирует интенсивность света, уменьшая зрительную усталость и повышая эффективность работы.

Новая интегрированная Т-образная рама, изготовленная из цельнометаллического высокого давления литья под давлением, обладает отличной стабильностью. При наблюдении на высоком увеличении плоскость изображения остается стабильной без дрожания, что дополнительно гарантирует точность измерений при высоком увеличении.

Эпи-осветитель использует систему освещения Кёлера, с диафрагмой поля и диафрагмой апертуры, а также предустановленными слотами для поляризаторов, анализаторов и фильтров. Одно 10W LED теплое белое освещение может минимизировать зрительную усталость наблюдателя в максимальной степени.

      Диафрагма поля и диафрагма апертуры используют устройство с тяговым стержнем, с регулируемыми центрами, что позволяет гибко регулировать размер области освещения и эффективно избегать влияния рассеянного света на изображение.

Поляризатор и анализатор позволяют проводить простое наблюдение в поляризованном свете

Таблица конфигурации полностью автоматического микроскопа пористости FKX-51XY

Программное обеспечение для анализа изображений пористости FKX2025

FKX2025 Porosity Image Analysis — это система для измерения пористости литого алюминия, используемого в автомобильной промышленности, которая обнаруживает пористость автомобильных деталей с помощью методов микроскопической визуализации и соответствует стандартам Германии Volkswagen VW50097 и PV6097. Результаты измерений точны и надежны. В основном используется для анализа литейной пористости таких материалов, как алюминиевые сплавы и чугун, а также применим для анализа пористости и металлографического анализа других материалов.

Программное обеспечение для анализа изображений пористости может использоваться совместно с электрическим столиком для автоматического сканирования, автофокусировки, автоматического сшивания, автоматического измерения пористости, статистики данных и вывода отчетов.

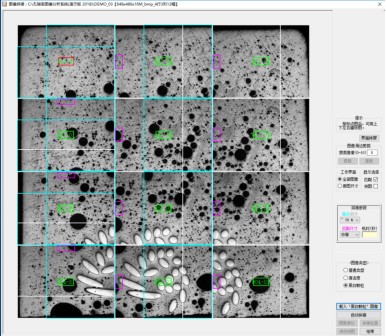

1.Функция сшивания изображений:Установите параметры сшивания и тип изображения, нажмите "Автосшивание", и сшивание изображений будет выполнено автоматически.

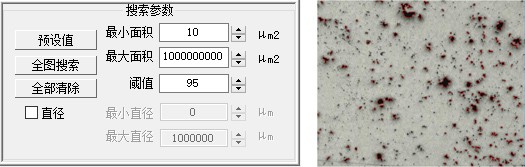

2. Настройки параметров поиска:Установив минимальную площадь, максимальную площадь и порог, можно выполнить поиск по всему изображению, чтобы идентифицировать все поры в пределах заданных параметров для всего изображения.

3. Область выбора изображения:Предоставляет инструменты выбора, такие как прямоугольник, многоугольник, круг, квадрат, треугольник и т. д. После выбора области программное обеспечение автоматически выполняет анализ пор в выбранной области.

4.Анализ пор: Можно анализировать такие данные, как периметр, площадь, большая ось, малая ось, диаметр эквивалентного круга, соотношение сторон и округлость каждой поры.

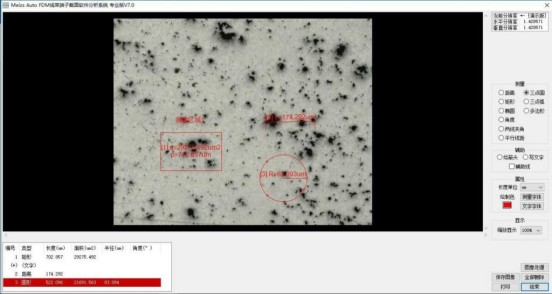

5.Геометрические измерения:Можно использовать несколько измерительных инструментов для измерения размеров.

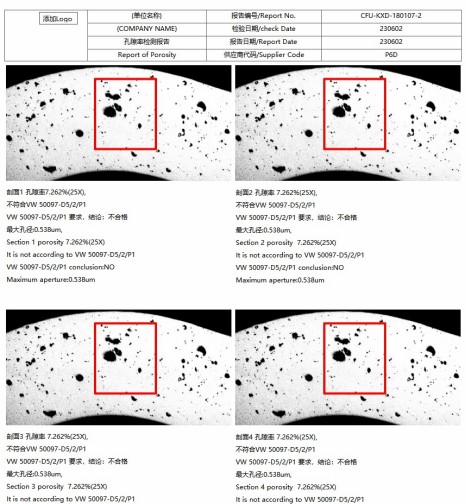

6. Статистика данных и генерация отчетов:Может рассчитывать подробные параметры данных для каждой поры и генерировать отчеты в режимах отчетов VW50093 или VW50097.
