Обзор продукта

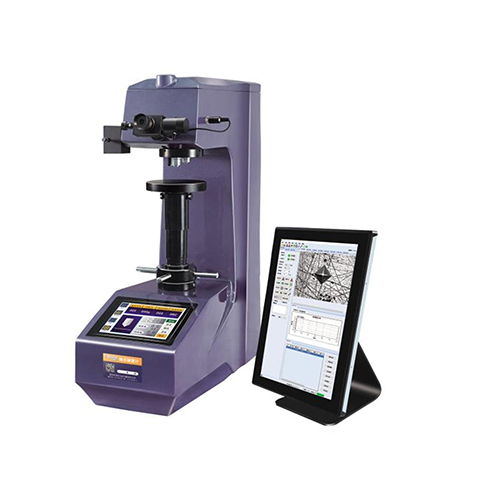

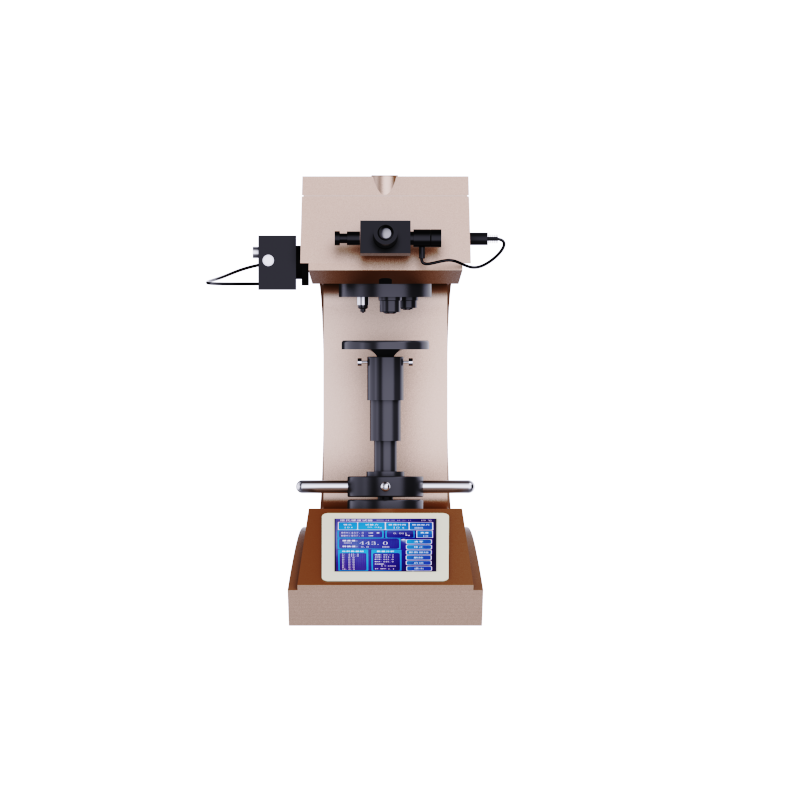

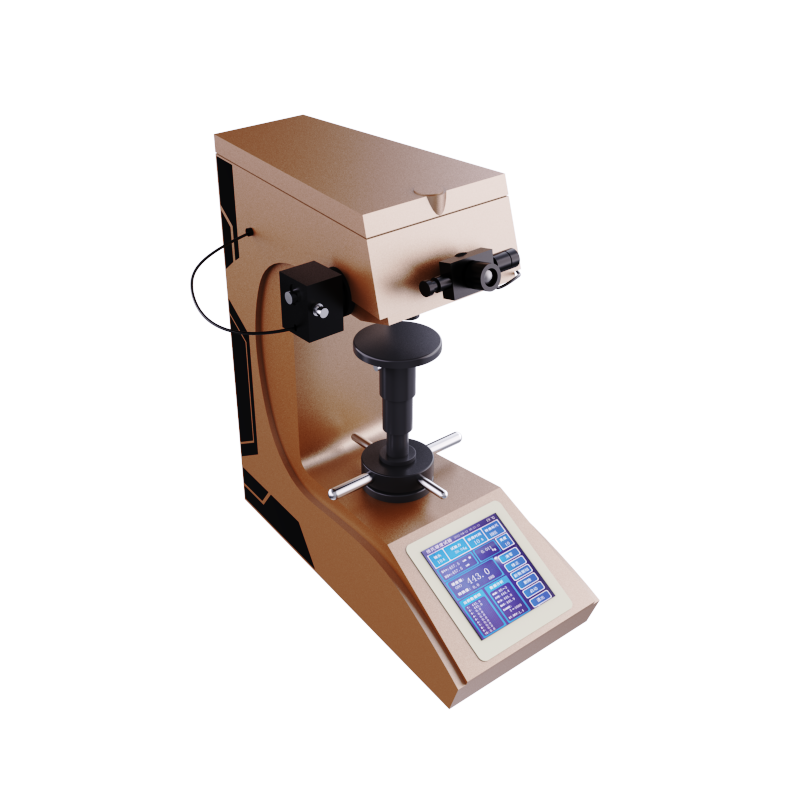

VHVS-5/10/30/50 AET - автоматический измерительный твердомер по Виккерсу с двойным сенсорным экраном, хост-компьютер твердомера с 8-дюймовым сенсорным экраном и высокоскоростным процессором ARM, оснащен 15-дюймовым планшетным компьютером, компьютерным управлением хост-компьютера твердомера для выполнения всех операций, настройки параметров, отображения результатов более интуитивно понятно, более удобное управление, а также исключение стимуляции глаз и зрительного утомления от источника света микроскопа, снижение погрешности измерения.

Введение в продукт

• Фюзеляж изготовлен из высококачественного чугуна методом первичного литья в сочетании с процессом обработки лакокрасочного покрытия автомобиля, благодаря чему его форма округлая и красивая;

• Система подъема турбинного червяка повышает стабильность и точность испытаний, и нет необходимости в повторной фокусировке после испытания;

• Оснащен функцией автоматической револьверной головки, комбинацией измерения высокой четкости и наблюдения с двумя объективами, в сочетании со встроенным датчиком длины микроскопа высокой четкости, для достижения диагонали измерения отпечатка одной кнопкой, что позволяет лучше снизить вмешательство человека в работу и ошибки считывания;

• Удобная система числового программного управления, может автоматически выполнять полное преобразование единиц измерения твердости;

• Можно установить максимальное и минимальное значение твердости, и когда тестовое значение превышает установленный диапазон, раздается звуковой сигнал;

• Благодаря программной функции коррекции значения твердости можно напрямую корректировать значение твердости в определенном диапазоне;

• С помощью функции базы данных тестовые данные могут автоматически сохраняться в группах, каждая группа может сохранять 10 данных, всего можно сохранить более 2000 данных;

• С функцией отображения кривой значения твердости, интуитивно понятное отображение изменения значения твердости;

• Дополнительная система обработки изображений CCD и дополнительная головка давления NUS для измерения твердости по методу Nusi;

• Настройте беспроводной Bluetooth-принтер и выведите данные через интерфейс RS232 и USB (опционально);

• Точность соответствует стандартам GB/T4340.2, ISO6507-2 и ASTM E92.

Введение CCD

• Два вида калибровки: оптическая калибровка, (ручная/автоматическая) калибровка твердомера. Твердомер поддерживает множественное усреднение, произвольная множественная стандартная калибровка сегмента блока, предпочтительное измерение.

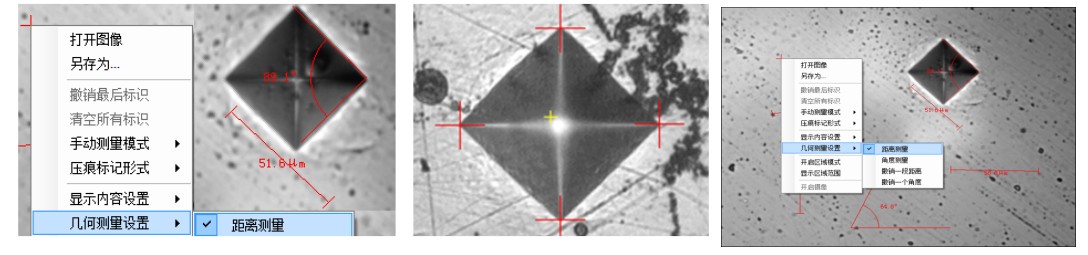

• Помимо автоматического измерения, существуют три ручных измерения: четырехсторонние, диагональные и четырехточечные (порядок выбора четырех вершин может быть произвольным).

• Поддерживаются три формы маркировки отступов: «прямоугольная рамка», «красный крест» и «круг».

• Во время ручного измерения имеется функция увеличения, позволяющая найти положение пика отпечатка; уникальная функция сочетания клавиш для быстрого перемещения выбранной вершины, что делает операцию измерения более эффективной.

• Укажите расстояние в пикселях в сравнении с физическим расстоянием для диагонали отступа и рассчитайте значения HV / HK под текущей нагрузкой в режиме реального времени.

• Поддержка разнообразного оборудования для сбора видео, разрешение: 1,3 миллиона, 5 миллионов цифровых камер; стандартно с 5 миллионами, отображение видео вдавливания на компьютере, может захватывать, сохранять изображения. Может отображать и обновлять состояние текущего твердомера в реальном времени: текущая головка давления / объектив, время удерживания, сила нагрузки и т. д.

• Расстояние между двумя точками можно измерить вручную; несколько расстояний могут одновременно отображаться на видео или изображении.

• Программное обеспечение автоматически подберет наилучший коэффициент калибровки для разных разрешений, разных объективов и разных нагрузок.

• Вся информация о контрольных точках может быть идентифицирована индивидуально или в соответствии с требованиями заказчика. Информация об идентификации контрольных точек будет отображена в таблице последовательности значений теста и карте отступов для простого запроса. Эта функция очень важна для последующего анализа и обработки.

• В соответствии со стандартами преобразования твердости GB, DIN, ISO, ASTM и т. д., Виккерс HV, HK, HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK, Surface Rocker: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBS, HBW и т. д.

• При измерении последовательности траекторий закаленного слоя предусмотрено несколько гибких режимов инициализации для автоматического сохранения и импорта предыдущей последовательности траекторий; траекторию измерения также можно произвольно сохранять для повторной загрузки.

• При этом автоматически генерируются соответствующее значение глубины и кривая изменения твердости.

• Данные множественных измерений; все результаты могут быть включены в графический отчет. Содержание и формат отчета можно гибко настроить для автоматического создания документов Word и Excel.

• Можно установить пароль и права администратора: обычные операторы могут измерять твердость только в соответствии с установленными настройками.

• Встроенный в каждый стандарт инструмент преобразования значений твердости может автоматически преобразовывать измеренное значение твердости в соответствии с таблицей и включать в таблицу результатов.

• Программное обеспечение поставляется с: китайской или английской версией.

Область применения

1. Черный металл, цветной металл, листовая ИС, поверхностное покрытие, ламинированный металл;

2. Стекло, керамика, агат, драгоценные камни, тонкий пластик и т. д.;

3. Испытание на твердость глубины и градиента науглероженных и закалочных слоев.

4. Подходит для точного микроскопического измерения твердости по Вионшье параллельных плоскостей, а также мелких деталей и сверхтонких деталей.

Технические характеристики

Стандартная конфигурация аксессуаров

Стандартная компоновка ПЗС

Выше приведена стандартная конфигурация. Фактические продукты подчиняются физическим объектам.
