Обзор аппаратных продуктов

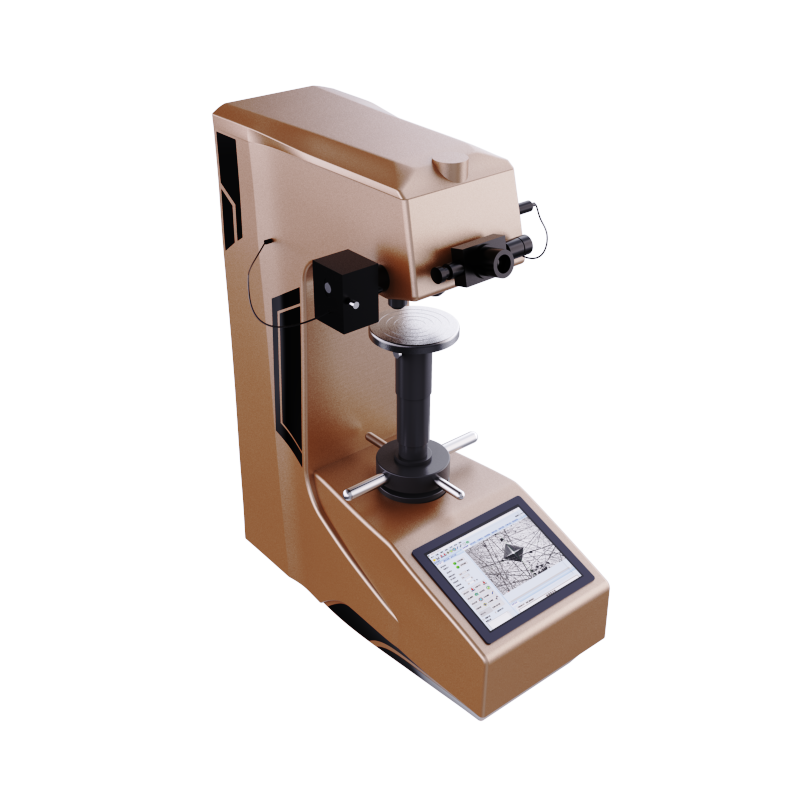

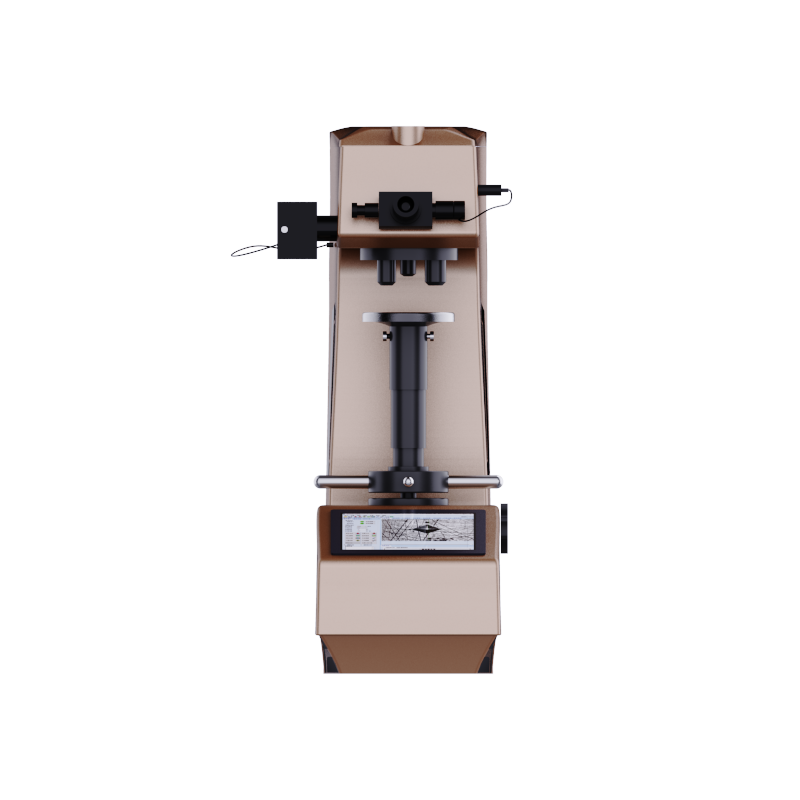

Автоматический тестер с сенсорным экраном HVS-5/10/30/50AT, оснащенный 8-дюймовым сенсорным экраном и высокоскоростным процессором ARM, имеет интуитивно понятный дисплей, взаимодействие человека с машиной, простоту эксплуатации, быстрое сохранение базы данных, автоматическую коррекцию данных и предоставление отчета по строке данных.

Введение в аппаратную продукцию

1. Корпус изготовлен из высококачественного чугуна методом первичного литья, обработанного методом покраски автомобиля, при этом форма получается круглой и красивой;

2. Сконфигурирован с функцией автоматической револьверной головки, высоким разрешением измерения и объективом наблюдения, в сочетании со встроенным высокоточным энкодером длины, реализует одноклавишное измерение диагонали отпечатка, устраняет вмешательство человека в работу и ошибки считывания;

3. Удобная операционная система, может автоматически выполнять полное преобразование единиц шкалы твердости;

4.Можно установить максимальное и минимальное значение твердости. Когда тестовое значение превышает установленный диапазон, раздастся звуковой сигнал;

5. С помощью функции программной коррекции значения твердости вы можете напрямую корректировать значение твердости в определенном диапазоне;

6. Благодаря функции базы данных тестовые данные автоматически сохраняются в группах, каждая группа может сохранять 10 данных, всего может быть сохранено более 2000 данных;

7. С помощью функции отображения кривой значения твердости можно наглядно отобразить изменение значения твердости;

8. Опциональная система обработки изображений CCD и опциональная головка давления Nusi для измерения твердости Nusi;

9. Настройте беспроводной принтер Bluetooth и выведите данные через интерфейсы RS232 и USB (опционально);

10. Точность соответствует стандартам GB / T4340.2, ISO 6507-2 и ASTM E92.

Применяемый диапазон

1.Черный металл, цветной металл, листы ИС, поверхностное покрытие, ламинированный металл;

2. Стекло, керамика, агат, драгоценные камни, тонкий пластик и т. д.;

3. Испытание на твердость глубины и градиента слоя карбонизации и слоя закалки;

4. Подходит для параллельных плоскостей, а также мелких и сверхтонких деталей точного измерения по Виккерсу.

Технические характеристики

Стандартная конфигурация аксессуаров

Обзор системы обработки изображений ПЗС-матрицы Vickers

Система обработки изображений ПЗС-Виккерса представляет собой компьютерную микрокомпьютерную автоматическую измерительную систему, объединенную с твердомером. Через интерфейс ПЗС-камеры осуществляется цифровое отображение ткани, микроскоп, твердомер Виккерса и компьютер подключаются. Весь процесс испытания может быть завершен с помощью простого управления клавиатурой и мышью. Проста в эксплуатации, имеет высокую точность измерений, позволяет снизить человеческий фактор и избежать зрительной усталости оператора, может соответствовать требованиям различных измерений твердости.

Введение в программный продукт

1. через интерфейс камеры микротвердомер будет подключен к компьютеру, изображение после обработки усиления, непосредственно на экране компьютера наблюдение и измерение, эффективно снижают усталость глаз оператора, уменьшают искусственную ошибку работы системы зрения, повышают эффективность и точность испытания, весь процесс испытания с помощью простого управления мышью может быть завершен;

2. Интерфейс программного обеспечения изображения большой (800 * 600), изображение более четкое, может эффективно уменьшить ошибку работы;

3. конфигурация подходит для микроскопической и макросъемки с помощью промышленной камеры высокого разрешения, ее небольшой размер, четкое изображение, хорошее качество изображения;

4. Функция преобразования различных шкал твердости удобна и практична; в программное обеспечение встроена таблица преобразования твердости и прочности, которую нелегко потерять.

5. Мощная функция отчета по данным:

(1) Данные испытаний, изображения вдавливания, диаграмма градиента твердости могут быть экспортированы одновременно, что более убедительно;

(2) для проведения испытания градиента твердости можно автоматически построить диаграмму кривой градиента твердости;

(3) Заголовок отчета, такой как название компании, должность и т. д., можно задать и сохранить заранее для облегчения печати отчета.

6. Откройте локальное окно повторного увеличения изображения, чтобы точнее измерить точку и уменьшить погрешность;

7. Функция коррекции твердости, например, если измерение обнаружило, что точка не точна, ее можно немедленно скорректировать, коррекция;

8. Для изображения с углублением можно настроить контрастность и яркость;

9. Функция калибровки твердости: прямой ввод значения твердости относительно точен, удобен и быстр;

10. Файлы изображений и файлы данных можно открывать, сохранять и распечатывать соответственно;

11. Можно просматривать файлы данных и файлы изображений в любое время, а файлы данных распечатываются в виде таблиц, изображений и кривых.

Конфигурация программного обеспечения

Выше приведена стандартная конфигурация. Фактические продукты подчиняются физическим объектам.
