ZHVS-1/5/10/30/50AT EOS100B Технические параметры полуавтоматической системы измерения твердости по Виккерсу

ZHVS-1 / 5 / 10 / 30 / 50AT EOS100B полуавтоматическая система измерения твердости Виккерса, интегрированная оптическая визуализация, механическое перемещение, электронное управление, цифровая визуализация, анализ изображений, компьютерная обработка и другие текущие профессиональные технологии, через компьютерный хост для управления микро Виккерс твердомера и автоматической платформы, и твердость вдавливания цифровой визуализации на экране компьютера, а затем через автоматическое чтение, ручное чтение, точное измерение металла и части неметаллических материалов и различных слоев пленки, покрытие микро твердость, глубина упрочняющего слоя, толщина слоя мембраны, две точки расстояния и т.д. Он также может фотографировать морфологию поверхности металла и печатать фиксированную скорость. Эта система преодолевает традиционный метод определения твердости, реализует автоматическое, высокоточное и повторяющееся определение твердости и является важным оборудованием для анализа материалов.
Описание товара
О нас
Получить предложение

Краткое содержание

ZHVS-1 / 5 / 10 / 30 / 50AT EOS100B полуавтоматическая система измерения твердости по Виккерсу, интегрированная оптическая визуализация, механическое смещение, электронное управление, цифровая визуализация, анализ изображений, компьютерная обработка и другие современные профессиональные технологии, через компьютерный хост для управления микротвердомером по Виккерсу и автоматической платформой, а также цифровое изображение отпечатка твердости на экране компьютера, а затем через автоматическое считывание, ручное считывание, точное измерение металла и части неметаллических материалов и различных слоев пленки, микротвердость покрытия, глубина упрочняющего слоя, толщина мембранного слоя, двухточечный интервал и т. д. Он также может фотографировать морфологию поверхности металла и печатать фиксированную скорость. Эта система прорывается через традиционный метод испытания твердости, реализует автоматическое, высокоточное, высокоповторяющееся испытание твердости и является важным оборудованием для анализа материалов.

Введение в оборудование

● Цифровой дисплей автоматического твердомера башни Micro Vid, через ЖК-экран отображаются результаты, и может отображать и устанавливать испытательную линейку, испытательную силу, тип головки давления, время удерживания, единицу преобразования и т. д.;

● Использование 8-дюймового сенсорного экрана и высокоскоростного процессора ARM, интуитивно понятный дисплей, удобное взаимодействие человека и машины, простота в эксплуатации, большое хранилище базы данных, автоматическая коррекция данных и предоставление отчета по строке данных;

● Фюзеляж изготовлен методом первичного литья из чугуна с применением процесса обработки автомобильной краской, имеет круглый и красивый внешний вид;

● Система подъема червяка может улучшить стабильность и точность теста, без необходимости повторной фокусировки после теста;

● Оснащен функцией автоматической револьверной головки, комбинацией HD-измерений и наблюдения с двумя объективами, в сочетании со встроенным HD-микроскопом с энкодером длины, для достижения диагонали отпечатка одного ключевого измерения, лучшего снижения вмешательства человека в работу и ошибок считывания;

● Удобная система ЧПУ, может автоматически выполнять полное преобразование единиц измерения твердости;

● Можно установить максимальное и минимальное значение твердости, и когда тестовое значение превышает установленный диапазон, раздастся звуковой сигнал;

● С помощью функции коррекции значения твердости программного обеспечения вы можете напрямую корректировать значение твердости в определенном диапазоне;

● С помощью функции базы данных тестовые данные автоматически группируются для сохранения, каждая группа может сохранять 10 данных, можно сохранить более 2000 данных;

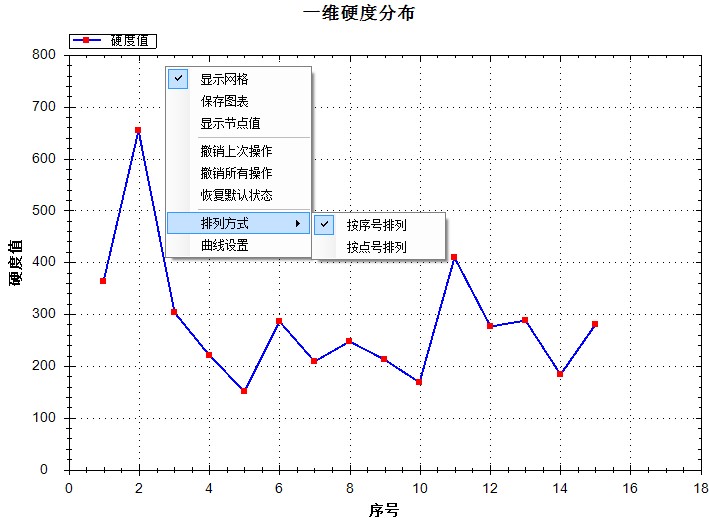

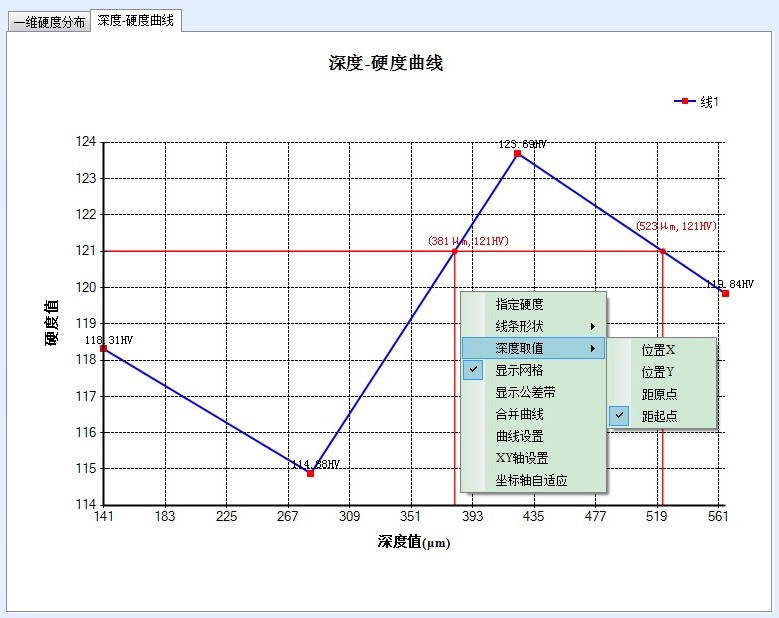

● Благодаря функции отображения кривой значения твердости, интуитивно понятное отображение изменения значения твердости;

Выберите язык программного обеспечения

● Система обработки изображений ПЗС и дополнительная головка давления Nusi для измерения твердости Nusi;

● Возможность настройки беспроводного Bluetooth-принтера и вывода данных через интерфейсы RS232 и USB;

● Точность соответствует стандартам GB / T4340.2, ISO 6507-2 и ASTM E384.

Виккет Линейер 1 кг HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、 HV0.5、 HV1кгс
5 кг HV0.3、HV0.5、HV1.0、HV2.0、HV3.0、HV5.0кгс
10 кг HV0.3、HV0.5、HV1.0、HV3.0、HV5.0、HV10кгс
30 кг HV0.3、HV0.5、HV1.0、HV5.0、HV10.0、HV30.0кгс
50 кг HV1.0、HV5.0、HV10.0、HV20.0、HV30.0、HV50.0кгс
Испытательная сила 1 кг 10, 25, 50, 100, 200, 300, 500, 1000 гс
5 кг 0,3、0,5、1,0、2,0、3,0、5,0 кгс
10 кг 0,3、0,5、1,0、3,0、5,0、10 кгс
30 кг 0,3、0,5、1,0、5,0、10,0、30,0 кгс
50 кг 1,0、5,0、10,0、20,0、30,0、50,0 кгс
Замечания 1/5/10/30/50 кгПользователи могут выбрать подходящую конфигурацию в соответствии со своими функциональными требованиями


Технические параметры

●Выбор испытательной силы: выбор испытательной силы осуществляется путем вращения испытательной силы и изменения положения маховика, а текущая испытательная сила отображается на экране.

● Управление загрузкой: автоматическое (загрузка/удержание/выгрузка)

● Время удержания 1-99 секунд (с шагом 1 секунда)

● Режим тестирования: HV / HK

● Значение твердости: диапазон твердости 5-5000 HV, через данные, измеренные на микрометре, данные в твердомере, чтобы получить соответствующее значение твердости. Показывает ошибку значения 3-5% HV.

● Максимальная высота образца: 180 мм, расстояние от центра отпечатка до стенки машины: 130 мм

● Оптическая измерительная система




1 kg1 kg1 kg1 kg1 kg
Цель 10 (наблюдение), 40 (измерение) 10 (наблюдение), 20 (измерение)
Общее увеличение 100 (наблюдение), 400 (измерение) 100 (наблюдение), 200 (измерение)
Диапазон измерения 200мкм
Значение деления 0,025мкм 0,1мкм



●XY этап автоматической загрузки объектов

Размер столешницы: 130X120 мм

Максимальный ход: 50X50 мм

Минимальное расстояние шага: менее 1 мкм (0,001 ММ) (или 2 мкм, опционально)

Повторное расположение: менее 3 мкм

Скорость движения: регулируемая;

Режим управления: ручное управление, электрическое управление, компьютерное управление;

● Источник света: 12 В / 20 Вт

● Яркость источника света: ШИМ-регулировка яркости

● Режим энергосбережения: автоматический переход в режим ожидания через 10 минут.

● Электропитание: 220 В, 50 Гц

● Потребляемая мощность всего станка: 100 Вт

● Общий размер: 500330560 мм

● Вес: 36 кг

Функциональный профиль

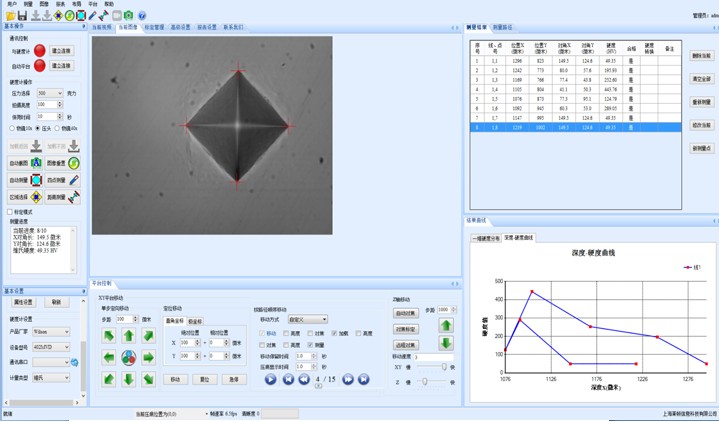

1. Возможность автоматического распознавания изображения отпечатка алмазного индентора значительно превосходит возможности существующих основных программных продуктов для измерения твердости.
2. Каждую функциональную область основного интерфейса можно произвольно перетаскивать, формируя индивидуальный стиль макета.

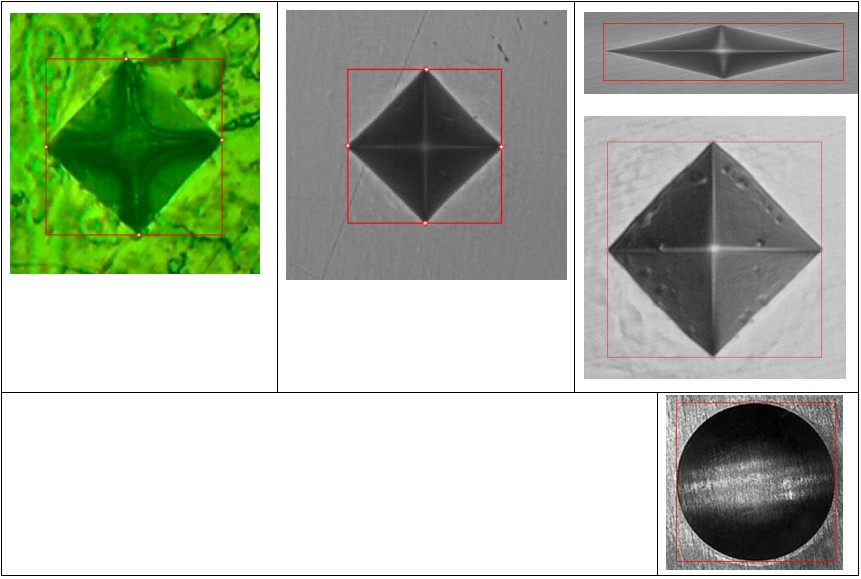

3. Совместимо с измерением твердости по Нуссу (HK), вмятина по Нуссу может быть определена автоматически.
4. Помимо автоматического измерения, существуют также три ручных измерения: четырехточечное измерение, диагональное измерение и четырехстороннее измерение.
5. Два метода калибровки: калибровка по образцу твердости, оптическая калибровка.
6. Стандартная калибровка твердомера поддерживает многократное усреднение калибровки.
7. Программное обеспечение автоматически выбирает наилучший коэффициент калибровки для разных разрешений, разных объективов и разных нагрузок.
8. Во время измерения твердости автоматически выбирается оптимальный коэффициент калибровки в соответствии с различными значениями твердости.
9. При ручном измерении имеется функция увеличительного стекла, позволяющая легко найти положение пика отпечатка.
10. Обеспечивает функцию калибровки смещения головки/линзы, устраняет механическое отклонение между головкой и линзой, исправляет общую системную ошибку, тем самым повышая точность результатов определения твердости.
11. Поддержка разнообразного оборудования для сбора видео, разрешение: 1,3 млн, 2 млн, 3 млн, 5 млн цифровых камер; отображение отступа видео на компьютере, возможность захвата и сохранения изображений.
12. При измерении последовательности траекторий закаленного слоя предусмотрено несколько гибких режимов инициализации для автоматического сохранения и импорта предыдущей последовательности траекторий; траекторию измерения также можно произвольно сохранять для повторной загрузки.
13. Результаты измерений располагаются в соответствии с последовательностью траекторий, и формируется соответствующее значение глубины и кривая изменения твердости закаленного слоя.
14. Обеспечивает функцию измерения расстояния и угла, а также может отображать несколько групп расстояний и углов на видео или изображении одновременно.
15. Могут быть реализованы встроенные инструменты преобразования стандартных значений твердости, соответствующие стандартам GB, DIN, ISO, ASTM и другим: Vickers HV, Nu HK; Roche: HRC, HRA, HRB, HRD и т. д.; поверхностные Roche: HR15N, HR30N, HR15T и т. д.; Bush: HBS, HBW, можно выбрать любую единицу преобразования для включения в таблицу результатов.
16. Содержание и формат отчета можно гибко настроить для автоматического создания документов Word и Excel. Все результаты, изображения отступов, список настраиваемой информации, логотип пользователя можно настроить для графического отчета.
17. Можно установить пароль и права администратора: обычные операторы могут измерять твердость только в соответствии с установленными настройками.
18. Программное обеспечение может автоматически сохранять привычные настройки пользователя, сохраняя последнее состояние выключения при следующем запуске.
19. Предоставляемое программное обеспечение: китайский, английский, немецкий, испанский, русский (опционально).
20. Функция автоматического управления турелью твердомера.
21. Функция планирования пути, 17 видов свободных настроек планирования пути.
22. Режим области и функция непрерывного тестирования. Для множественного отступа в одном и том же поле зрения можно выбрать режим области, и для каждого измерения можно рассматривать только отступ в пределах установленного диапазона. Режим области, открытый во время непрерывного тестирования, позволяет избежать прерывания теста, вызванного множественным отступом в одном и том же поле зрения.
23. Функция коррекции поверхности соответствует таблице 1 и таблице 2 стандарта ASTME384 и обеспечивает требования к коррекции испытаний изогнутых деталей, таких как шар и стержень.
24. Автоматическая идентификация и измерение NS, возможность ввода коррекции угла наклона головки, ASTM E384-11, раздел 10.7. 2.1.
25. Измерения по Виккерсу и Ноусу представили функцию сигнализации эффективности для подозрительных вмятин формы, которые не соответствуют стандарту ASTM E384.
26. Функция многовыборочного панорамного сканирования позволяет провести панорамное сканирование нескольких образцов, а затем спланировать путь на панораме и, наконец, завершить непрерывный тест.
27. Функция свободной настройки области сканирования. Для нестандартных образцов область сканирования можно настроить в соответствии с формой, чтобы сузить область сканирования и повысить эффективность работы.
28. Функция испытания слоя закалки CHD может устанавливать условие остановки в соответствии с необходимостью и прерывать процесс испытания заранее, когда условия испытания выполнены. Первоначальная цель этой функции — сэкономить время после того, как испытание CHD достигнет предела слоя закалки.
29. Для обеспечения калибровки использовались показатели ror и повторения.
30. Функция автоматической регулировки яркости позволяет автоматически настроить поверхность образца до наилучшего состояния, соответствующая яркость позволяет лучше отличить отпечаток от окружающего пространства, помогает точнее определить пик отпечатка.
31. Минимальный интервал генерирует контрольные точки для получения более подробного и точного распределения твердости образца.
32. Встроенный шаблон зуба pre-sense может значительно сэкономить время настройки сложных и трудоемких контрольных точек, особенно таких, как настройка точек измерения зубчатых флангов. Все стандартные предустановки, такие как HK30 и HK0.5, могут быть реализованы в одном устройстве. Соответствующие отчеты также сохраняются.
33. Вязкость разрушения. Система позволяет пользователю продолжать измерять размер трещины (через самую крайнюю левую и правую стороны трещины) для расчета вязкости разрушения. Система показывает еще 3 столбца в таблице результатов измерения твердости: C1, C2 и Kic. C1 - расстояние от самого левого конца до самого правого конца трещины (единица измерения мм), C2 - расстояние сверху до низа, общая длина трещины L = C1 + C2-D1-D2 (D1 и D2 - измеренная диагональная длина отпечатка), вязкость разрушения рассчитывается по формуле Kic = 0,0028 * sqrt (Hv * F / L), Hv - измеренное отпечаток твердости, F - единица испытательной силы Н, единица измерения L м, единица измерения Kic MPam ^ 1 / 2. Различные методы расчета будут предоставлены позже. Как и отпечаток, размер трещины будет отмечен прямоугольником, пользователь может перетаскивать прямоугольник для изменения и автоматически обновлять статистику результатов расчета. В столбце статистики отображается выбор вязкости разрушения. Если флажок установлен, статистическим результатом является вязкость разрушения Kic, а если не установлен, то Hv. Отчетность (WORD и EXCEL) автоматически добавляет столбцы C1, C2 и Kic. Примечание: при использовании вязкости разрушения указанная выше твердость Nusi должна быть не выбрана.







Функция планирования пути

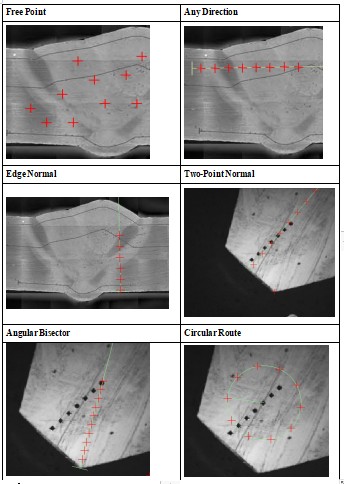

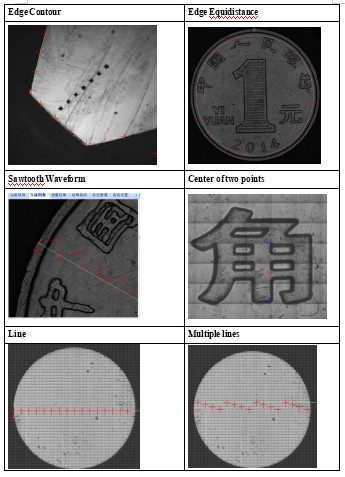

В качестве расширения функции измерения на странице «путь измерения» предусмотрено 8 способов точного планирования пути измерения.



Планирование пути основная функция
Бесплатный выбор Выберите любую точку изображения, которая станет путем измерения.
Любое направление Выбор точки означает начальную точку, отрезок прямой линии в любом направлении.
Край нормальный Нормальный сегмент автоматически генерируется вблизи края выделения точки.
Двухточечный нормальный Выберите два конца ребра, чтобы создать центральный нормальный сегмент.
Угловая биссектриса Угол по трем точкам строится для создания биссектрисы угла.
Путь дуги Две точки для определения центра/радиуса, по времени для генерации пути.
Контур края Выберите область вблизи края и автоматически сгенерируйте путь вдоль края.
Изометрический край Вдоль края выберите расстояние между точками для создания изометрических отрезков.

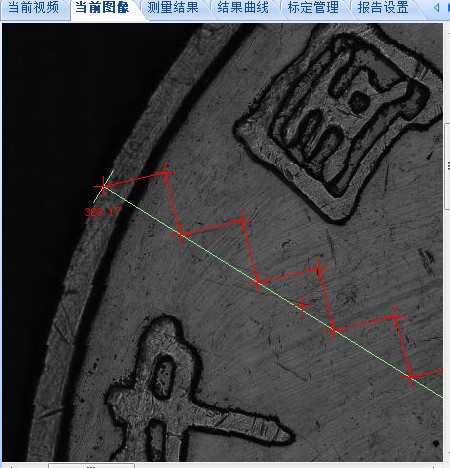

Форма пилообразной волны Период, высоту зуба и симметрию зуба можно определить количественно.
Центр Ту-Пойнтс Выбор точки означает две точки, определить центр двух точек


Планирование пути Расширенные функции
Линия Выбор точки означает начальную точку, отрезок линии любого направления, среднее переменное расстояние
Больше строк Точка многолинейного пути
Пилообразный Зубчатая многолинейка
Интерполяция Между двумя точками вставляется точка пути с фиксированным числом/расстоянием.
Матрица Точка пути прямоугольного массива
Колесо Точка пути колеса
Петля Точка кольцевого пути


Панорамное сканирование

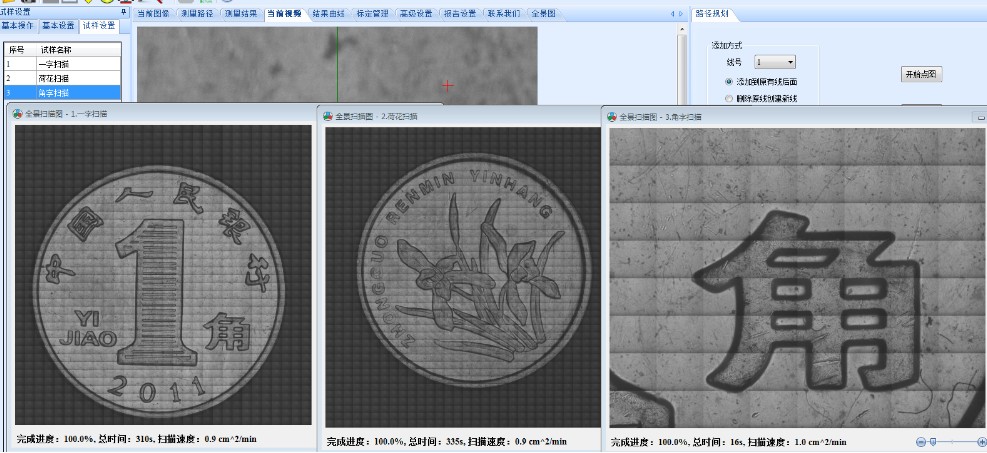

Выберите функцию «Установить диапазон сканирования» в разделе «Панорамное сканирование» и выберите способ установки диапазона сканирования (укажите координаты, прямоугольные вершины, многосторонние вершины) и режим движения (сначала точность, сначала скорость) в интерфейсе «Установить диапазон панорамного сканирования», как показано на следующем рисунке. Настройка вершин диапазона сканирования При выборе прямоугольных вершин и многосторонних вершин сначала перейдите в текущее видеоокно, чтобы выбрать вершины, следуя подсказкам, а затем нажмите кнопку «ОК», чтобы установить диапазон сканирования. Если диапазон не установлен в текущем видеоокне, окно «Установить диапазон панорамного сканирования» закрывается, и пользователь должен сначала установить диапазон сканирования.


Контекстное меню программного интерфейса предоставляет функции перехода к точке, отображения пути, удаления выбранной точки пути, импорта текущего изображения, сохранения изображения и т. д.



Для монеты в один юань на автоматической платформе XY установите диапазон сканирования 2015 мм для панорамного сканирования. Система HDS управляет двигателем для перемещения и захватывает разрешение 640*512, и, наконец, соединяет более 2500 изображений в эффектное изображение, показанное на следующей странице.

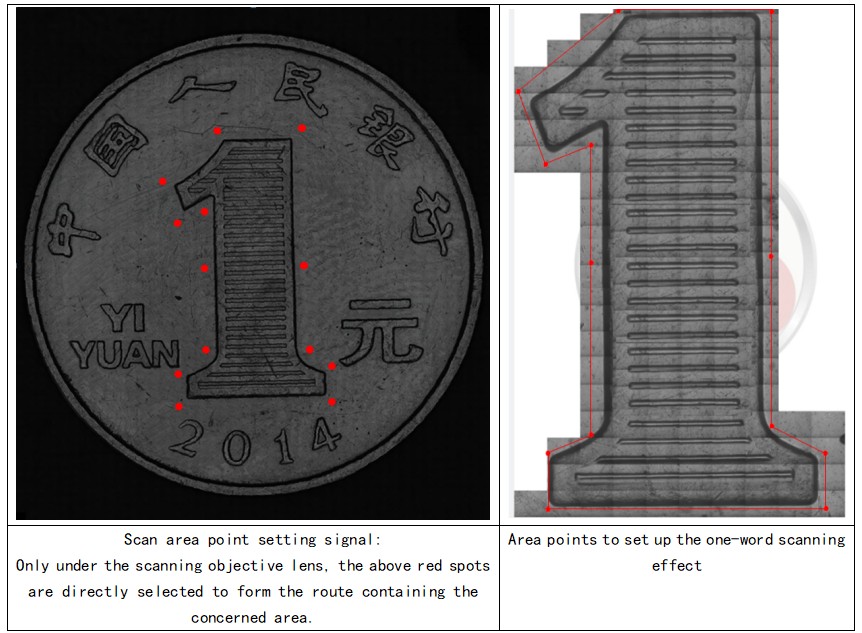

Свободно установите область сканирования

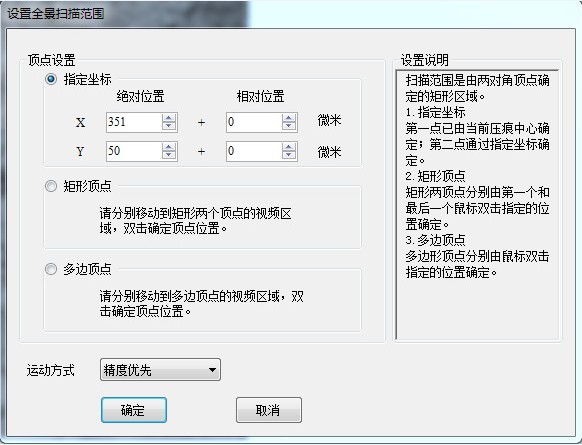

Функция области сканирования устанавливается свободно. Для нерегулярных образцов область сканирования может быть установлена в соответствии с тестовой формой образца, чтобы сузить диапазон сканирования, чтобы сэкономить время сканирования и повысить эффективность работы.

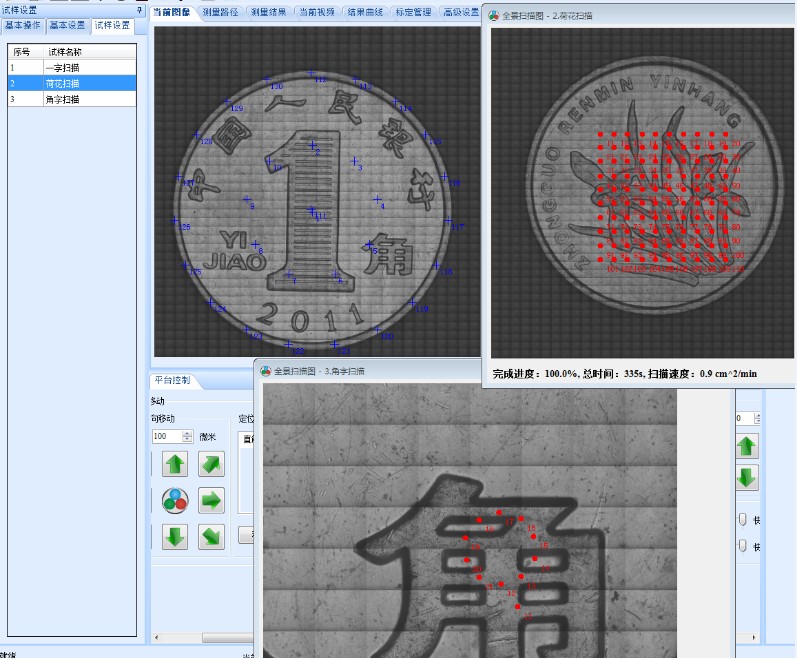

Многовыборочное панорамное сканирование

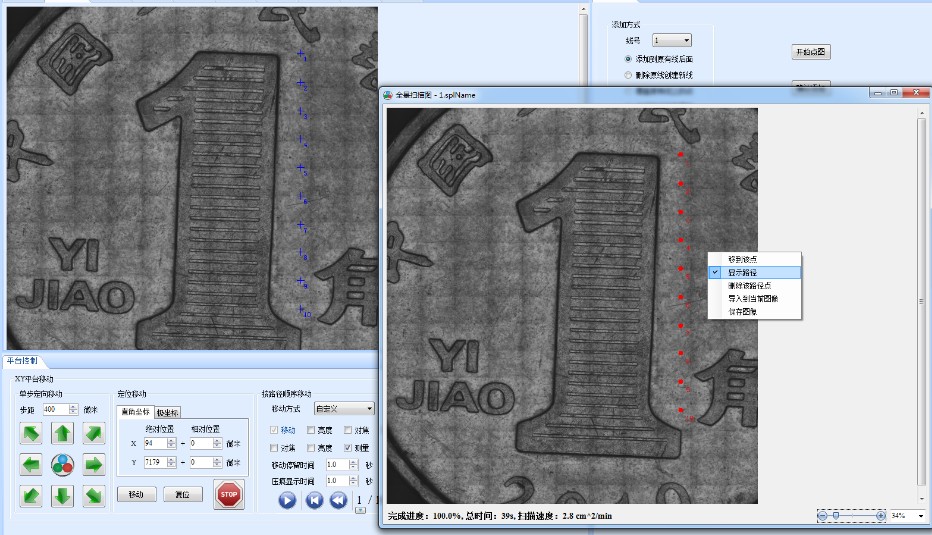

Операция планирования пути на панорамном изображении: нажмите «Импорт в текущее изображение», чтобы импортировать содержимое изображения, отображаемое в текущем интерфейсе панорамы, в «Текущее изображение» и выполнить операцию планирования пути на «Текущем изображении» в соответствии с инструкциями по эксплуатации функции планирования пути.
