Обзор продукта

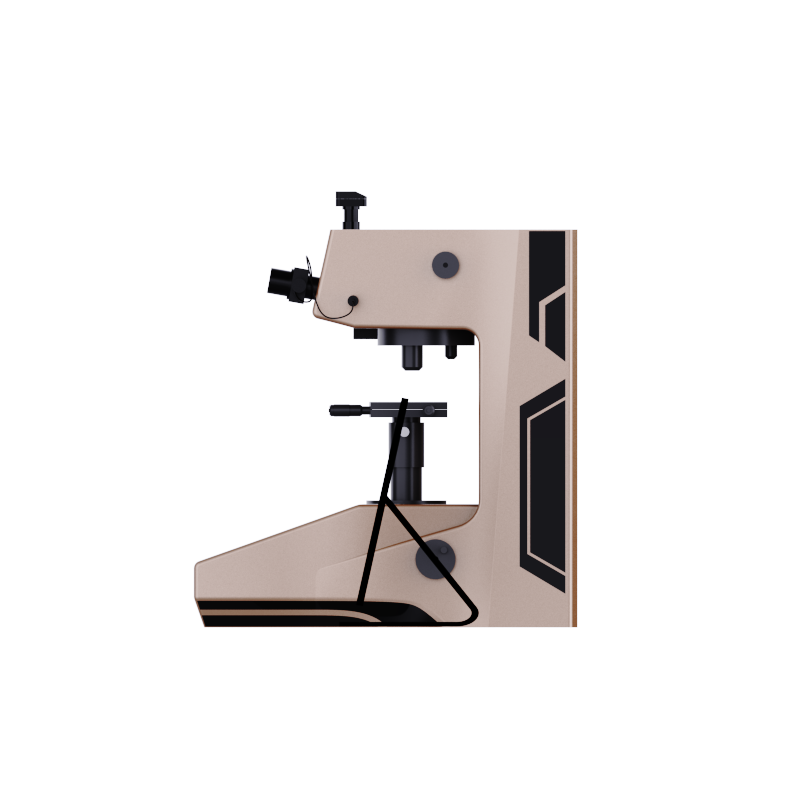

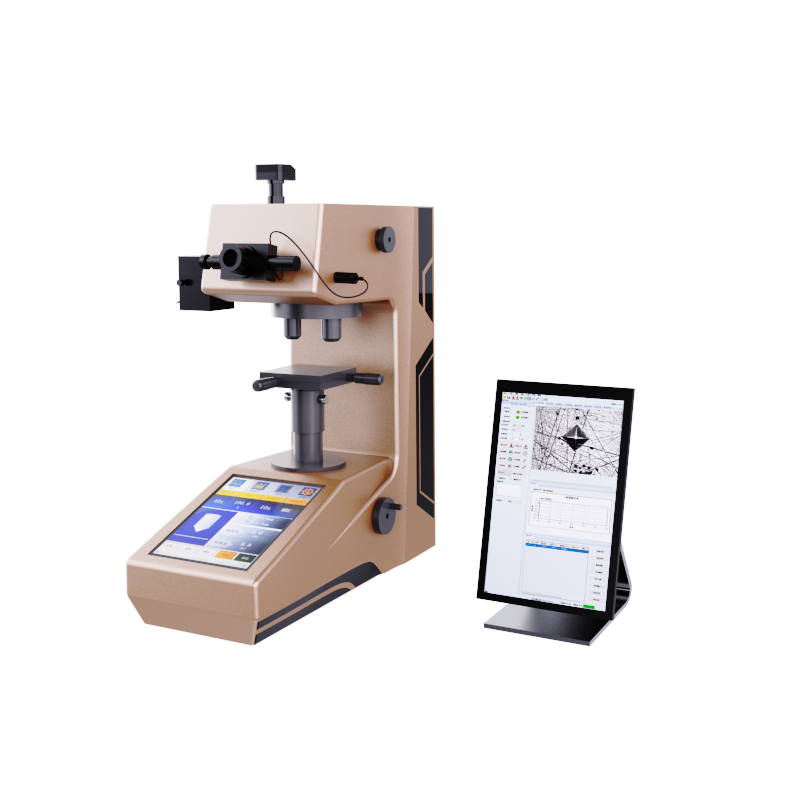

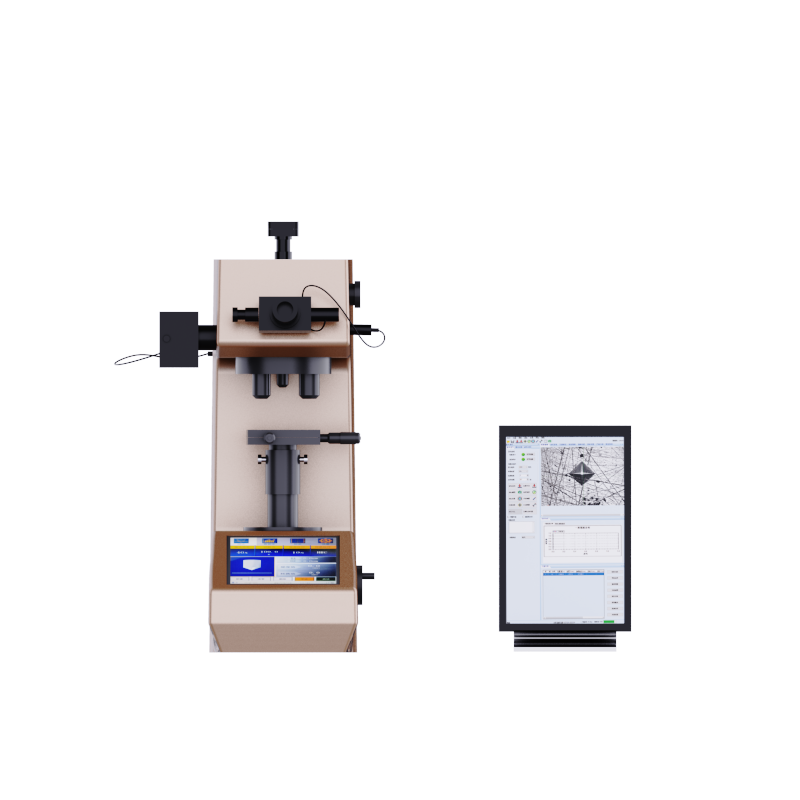

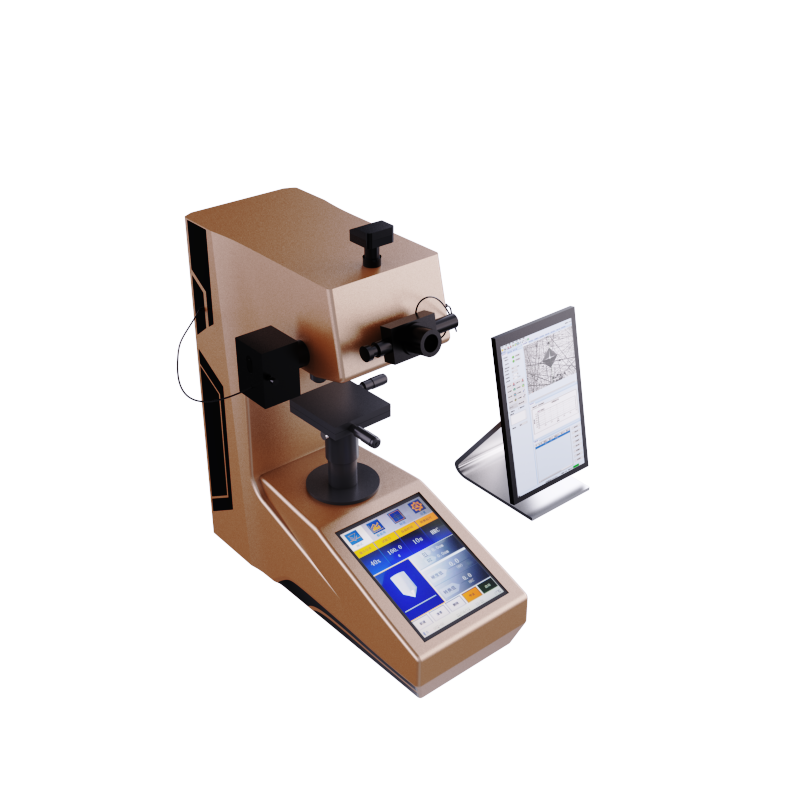

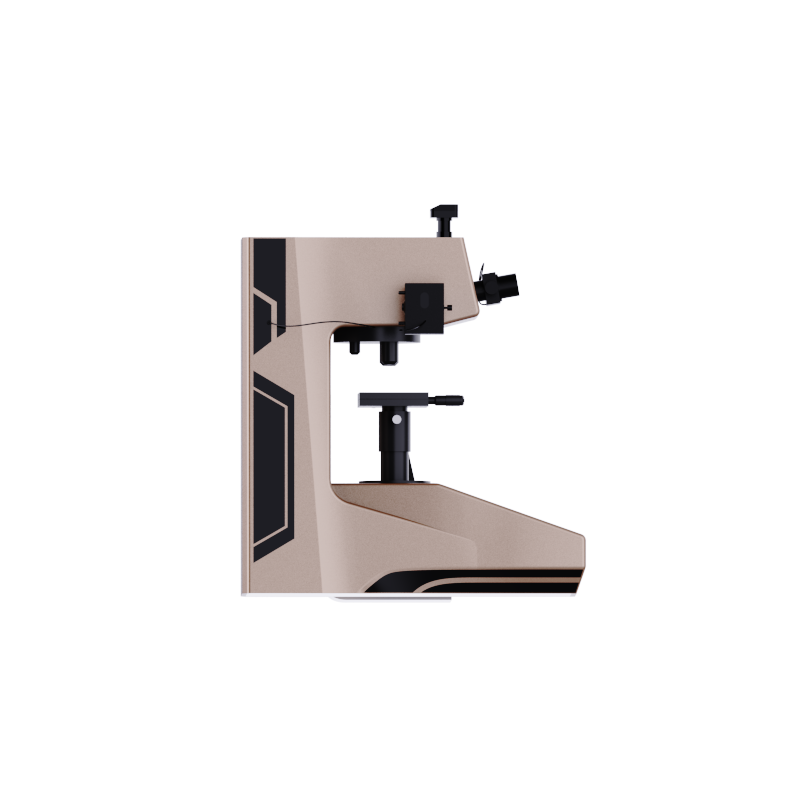

VHVS-1000AT — это автоматический микротвердомер Виккерса с двойным сенсорным экраном. Хост твердомера оснащен 8-дюймовым сенсорным экраном и высокоскоростным процессором ARM, а также 15-дюймовым планшетным компьютером. Компьютер управляет всеми операциями твердомера, делая настройку параметров и отображение результатов более интуитивными, операции более удобными, а также избегая раздражения глаз и зрительного утомления, вызванных источником света микроскопа, тем самым уменьшая ошибки измерения.

Характеристики продукта

• Корпус машины отлит из высококачественного чугуна методом литья под давлением и покрыт автомобильной краской, что обеспечивает ему элегантный и эстетичный внешний вид.

• Система подъема турбинного червяка значительно повышает стабильность и точность испытаний, устраняя необходимость повторной фокусировки после завершения испытаний.

• Он оснащен функцией автоматической турели, высокоточным измерением и наблюдением, комбинацией двойных объективов и высокоточным измерительным окуляром со встроенным датчиком длины, что позволяет измерять диагональ отпечатка одним касанием, эффективно снижая вмешательство человека в работу прибора и ошибки чтения.

• Удобная система числового программного управления, способная автоматически пересчитывать единицы измерения по всей шкале твердости.

• Позволяет устанавливать максимальные и минимальные значения твердости, издавая звуковой сигнал, когда тестовое значение превышает установленный диапазон.

• Имеет программную функцию коррекции значения твердости, позволяющую напрямую корректировать значение твердости в определенном диапазоне.

• Он имеет функцию базы данных для автоматической группировки и хранения данных испытаний, причем каждая группа способна хранить 10 наборов данных, что в общей сложности составляет более 2000 наборов данных. Он имеет функцию отображения кривой значений твердости, визуально представляющую изменения значений твердости.

• Доступна дополнительная система обработки изображений ПЗС, а также дополнительный индентор Роквелла для измерения твердости по Роквеллу.

• Оснащен беспроводным Bluetooth-принтером и возможностью вывода данных через интерфейсы RS232, USB (опционально).

• Точность соответствует стандартам GB/T4340.2, ISO6507-2 и ASTM E384.

Введение в ПЗС

• Два типа калибровки: оптическая калибровка, (ручная/автоматическая) калибровка твердомера. Твердомеры поддерживают многократное усреднение и любое количество стандартных калибровок с сегментацией по блоку для оптимального измерения.

• Помимо автоматического измерения, существует три типа ручного измерения: измерение по четырем сторонам, измерение по диагонали и измерение по четырем точкам (порядок выбора четырех точек может быть произвольным).

• Поддерживает три формы отступа: «прямоугольный блок», «красный крест» и «круг».

• Во время ручного измерения имеется функция увеличительного стекла, позволяющая легко определить положение вершины отступа; уникальные функции сочетания клавиш для быстрого перемещения выбранных вершин, что делает операции измерения более эффективными.

• Предоставляет данные о расстоянии между пикселями и физическом расстоянии до диагонали отступа и рассчитывает значение HV/HK под текущей нагрузкой в режиме реального времени.

• Поддерживает различные устройства видеозахвата с разрешением цифровых камер 1,3 млн и 5 млн пикселей; стандартным является разрешение 5 млн пикселей, выводя видео с отступом на компьютер, где можно захватывать и сохранять изображения.

• Он может отображать и обновлять текущее состояние твердомера в режиме реального времени: текущий индентор/объектив, время выдержки, величину приложенной нагрузки и т. д.

• Можно вручную измерить расстояние между двумя точками; несколько групп расстояний также могут одновременно отображаться на видео или изображении.

• Автоматически выбирает наилучшие коэффициенты калибровки для разных разрешений, разных целей и разных нагрузок.

• Вся информация о контрольных точках может быть идентифицирована отдельно или в соответствии с требованиями заказчика. Идентификационная информация о контрольной точке будет отображена в списке последовательности контрольных значений и на диаграмме отступов, что упрощает запросы. Эта функция необходима для последующего анализа и обработки.

• В соответствии со стандартами GB, DIN, ISO, ASTM и другими стандартами преобразования твердости он может выполнять взаимное преобразование между значениями твердости по Виккерсу HV, Кнупу HK, Роквеллу HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK, поверхностными значениями твердости по Роквеллу HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, Бринеллю HBS, Бринеллю HBW и другими.

• При измерении последовательности траекторий закаленных слоев предусмотрено несколько гибких режимов настройки инициализации, которые автоматически сохраняют и импортируют предыдущую последовательность траекторий; траекторию измерения также можно сохранить для повторной загрузки в любое время.

• Результаты последовательности траектории измерения автоматически генерируют соответствующие значения глубины закаленного слоя и графики кривых изменения твердости.

• Для данных измерений можно выбирать различные режимы анализа; все результаты можно включать в графические отчеты. Содержание и формат отчета можно гибко настраивать, а документы Word и Excel можно генерировать автоматически.

• Можно задать пароль и полномочия управления: обычные операторы могут проводить измерения твердости только в соответствии с предварительно заданными настройками.

• Встроенные инструменты преобразования стандартных значений твердости могут автоматически преобразовывать измеренные значения твердости в соответствии с таблицами и включать их в таблицу результатов.

• Программное обеспечение доступно на китайском и английском языках.

Область применения

1. Черные металлы, цветные металлы, пластины ИС, поверхностные покрытия и ламинированные металлы.

2. Стекло, керамика, агат, драгоценные камни, тонкий пластик и т. д.

3. Испытание твердости глубины и градиента цементированных и закаленных слоев.

4. Подходит для точных микроизмерений твердости по Виккерсу параллельных плоскостей, мелких деталей и сверхтонких компонентов.

Технические характеристики

Стандартная конфигурация аксессуаров

Стандартная конфигурация ПЗС

Выше приведена стандартная конфигурация. Фактические продукты подчиняются физическим объектам.
