Обзор продукта

      Портативный металлографический микроскоп FBJ-700 предназначен для съемки и анализа металлографической структуры крупногабаритных изделий непосредственно на месте, где извлечение образцов невозможно. Подходит для применения в таких отраслях, как авиационно-космическое производство, машиностроение, автомобилестроение, производство и контроль котлов и сосудов под давлением, нефтехимия, железнодорожный транспорт, судостроение, электростанции, крупногабаритные пресс-формы, испытания безопасности, контроль качества, а также физико-химические лаборатории.

Особенности продукта

lПолностью закрытая независимая конструкция упаковки с защитой объектива от пыли, ударов и коррозии.

lУлучшенная конструкция корпуса обеспечивает качество оптического изображения, повышает механическую стабильность и улучшает портативность.

lИнтеллектуальная система захвата изображения решает проблемы WiFi-камер, обновлена до проводного подключения к смартфонам для повышения стабильности и качества цифрового изображения; камера также может подключаться к компьютеру.

lИнтегрированная конструкция основания с сильным магнитным кольцом и основного блока со встроенным постоянным магнитом; не требует дополнительных операций, основной блок автоматически притягивается при размещении на магнитном изделии. Для снятия достаточно поднять его, что удобно и быстро. Универсальная вспомогательная присоска позволяет фиксировать микроскоп на внешней стенке трубы (круглая выпуклая поверхность) или внутренней стенке трубной печи (круглая вогнутая поверхность).

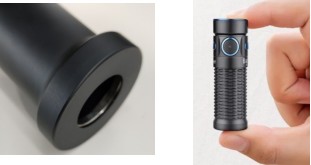

lИспользуется портативный LED-источник света с регулируемой яркостью, питание от литиевого аккумулятора; применяется магнитный USB-кабель MCC для зарядки, который можно легко зафиксировать на задней части источника света.

Технические параметры

Примечание: "." — стандартно; "O" — опционально

Комплектация

Обзор ПО FCL-RS для измерения изображений (версия для Windows)

        Программное обеспечение FCL-RS для измерения изображений — это базовая версия ПО, разработанного нашей компанией. Поддерживает несколько международных языков и, помимо базовых функций захвата и измерения, включает такие возможности, как автоматическая панорамная склейка изображений, расширение глубины резкости (EDF), наложение видео с временной шкалой и масштабной линейкой, точная интеграция данных измерений с изображениями, а также поддержка сохранения в различных форматах файлов изображений.

Функции

lЗахват статического изображения в реальном времени: сохраняет изображения по требованию пользователя;

lСохранение изображений в форматах JPG, BMP, PNG и TIF;

lБыстрый и интуитивно понятный метод калибровки ПО: использует масштабные линии;

lПредоставляет несколько методов обработки изображений, позволяя обрабатывать как все изображение, так и его часть;

lРасширенные функции измерения, включая расчет периметра, ширины, радиуса, окружности и угла;

lДинамическая склейка в реальном времени: позволяет выполнять панорамную съемку образцов и расширять поле зрения;

lОбъединяет изображения, снятые с разной глубиной резкости, в одно четкое изображение;

lОсобенно эффективно для изображений с большой глубиной резкости, большой площадью под микроскопом и невозможностью достичь полной фокусировки;

lСтатические изображения в форматах JPG или BMP легко сохранять, отправлять по электронной почте или печатать.

Основные функции

1、Захват изображения:

Поддерживает захват статического изображения в реальном времени и предоставляет форматы изображений, включая JPG, BMP, PNG и TIF, для удовлетворения потребностей различных пользователей.

2、Геометрические измерения:

Программное обеспечение предлагает различные инструменты измерения, такие как расстояние, прямоугольник, круг, многоугольник, длина полилинии, угол, угол между прямыми, радиан и измерение от точки до центра, для выполнения базовых геометрических измерений и получения соответствующих данных.

Измеренные данные могут быть автоматически интегрированы с изображением, наглядно демонстрируя точность измеряемой части.

3、Динамическая склейка:

Для клиентов, которым требуется осмотр большего поля зрения, ПО предоставляет функцию склейки изображений. Пользователи могут перемещать X-Y платформу микроскопа для захвата изображений с большим полем зрения, решая проблему невозможности захвата из-за ограниченного поля зрения микроскопа.

4、Динамический захват изображений с расширенной глубиной резкости (EDF):

Для образцов с неравномерной подготовкой, которые невозможно равномерно сфокусировать, ПО предоставляет функцию динамического захвата изображений EDF. Регулируя микрометрический винт Z-оси микроскопа, четкие детали образца непрерывно добавляются в окно динамического отображения EDF для обновления в реальном времени. ПО автоматически записывает четкие изображения с разной глубиной резкости и объединяет их в одно четкое изображение.
