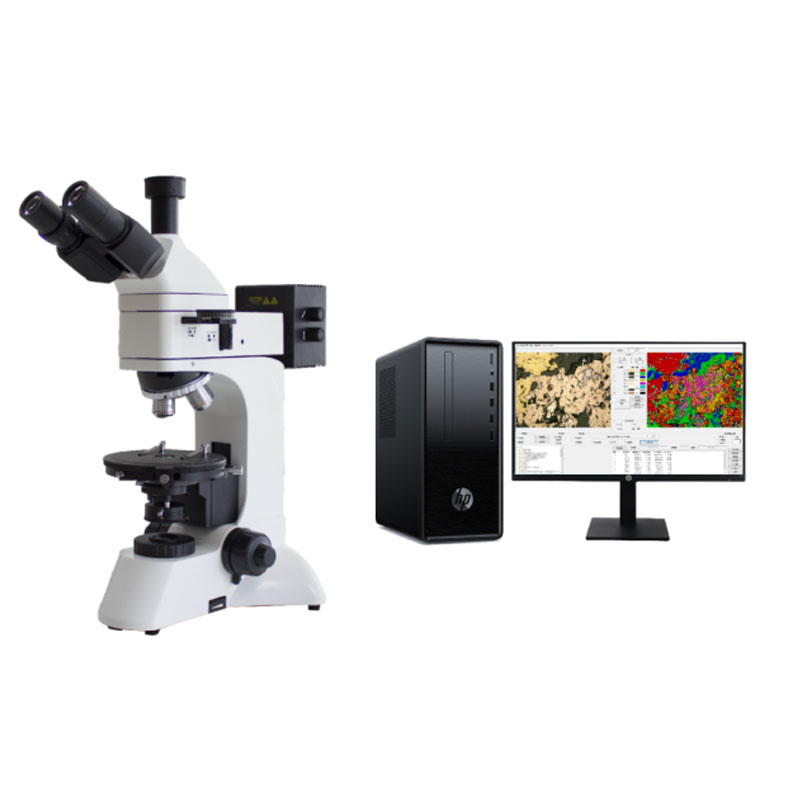

Обзор поляризационного микроскопа FPL-3230 с проходящим и отраженным светом

   Поляризационный микроскоп FPL-3230 с проходящим и отраженным светом — это важный инструмент для исследования и идентификации двупреломляющих веществ с использованием поляризационных характеристик света. Он позволяет проводить наблюдения в плоскополяризованном свете, скрещенном поляризованном свете и коноскопические наблюдения. Широко применяется в исследовательских и контрольных областях, таких как геология, химическая промышленность, медицина и фармацевтика, а также может использоваться для наблюдения кристаллических фаз жидких полимерных материалов, биополимеров и жидкокристаллических материалов. Это идеальный инструмент для научных исследований и преподавания в научно-исследовательских учреждениях и вузах.

Характеристики производительности поляризационного микроскопа FPL-3230 с проходящим и отраженным светом

lИспользует бесконечную оптическую систему и модульный функциональный дизайн.

lОснащен бесконечными планахроматическими объективами с длинным рабочим расстоянием без напряжения.

lШарнирная наблюдательная трубка: тринокулярная наблюдательная трубка с регулируемой диоптрией для монокуляра, наклоненная на 30°. Обеспечивает 100%-ную передачу света для фотографирования и может подключаться к устройствам камеры.

lОкуляры: широкопольные плановые окуляры WF10X с полем зрения φ22 мм, обеспечивающие широкое и плоское пространство для наблюдения.

lОбъективы: планахроматические объективы без напряжения (без покровного стекла) с регулируемым центром, обеспечивающие совпадение центра объектива и центра вращающегося столика.

lСоосный механизм грубой и точной фокусировки с регулируемой жесткостью грубой фокусировки и устройством блокировки предела. Значение деления точной фокусировки составляет 2μm.

lПоляризационное наблюдательное устройство можно вводить или выводить из оптического пути. И поляризатор, и анализатор могут вращаться на 360°.

lВращающийся столик с делением на 360° равных частей, значение деления нониуса 6', регулируемый центр и устройство блокировки. Вертикальный эффективный ход столика может достигать 30 мм.

lИсточник питания с широким диапазоном напряжения (85-265 В, 50/60 Гц). Освещение галогенной лампой 6В30Вт с регулируемой яркостью.

lСкользящий анализатор: вращается на 360° с делениями и точным нониусом.

lПромежуточная трубка: встроенная линза Бертрана с регулируемым центром.

lСтолик: вращающийся столик с делением на 360° равных частей, значение деления нониуса 6', регулируемый центр и устройство блокировки. Вертикальный эффективный ход столика может достигать 30 мм.

lСистема проходящего освещения: галогенная лампа 6В30Вт с регулируемой яркостью, обеспечивающая яркий и четкий эффект поля зрения.

lПоляризатор: направление поляризации вращается на 360° с четырьмя положениями 0°, 90°, 180° и 270°, расположен под апертурной диафрагмой.

lСистема отраженного освещения: галогенная лампа 6В30Вт с регулируемой яркостью. Встроенная полевая диафрагма и апертурная диафрагма. Скользящий поляризатор с вращением на 360°. Простой и быстрый способ замены лампы, который можно выполнить без инструментов.

Технические параметры поляризационного микроскопа FPL-3230 с проходящим и отраженным светом

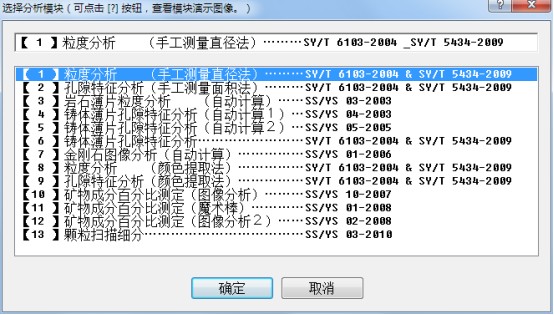

Программное обеспечение для петрографических (поляризационных) микроскопов

Анализ изображений

【1】 Анализ размера частиц (метод ручного измерения диаметра) ………SY/T 6103-2004 & SY/T 5434-2009

lИзмерение диаметров частиц путем перетаскивания мыши; расчет максимального, минимального и среднего диаметров; автоматическое создание 4 типов кривых, включая скорректированную кумулятивную кривую, линейную кумулятивную кривую, гистограмму и частотную кривую; процесс измерения можно сохранять и загружать.

lИнтерфейс анализа

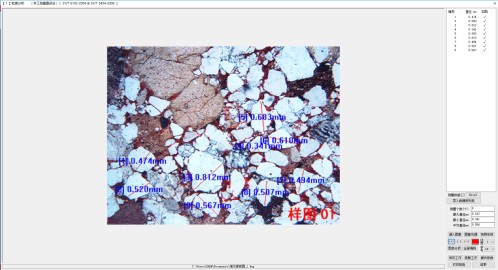

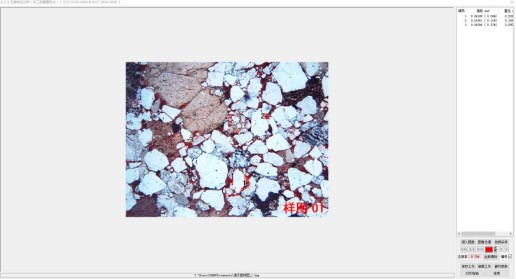

lСкриншот измерения

lДанные анализа

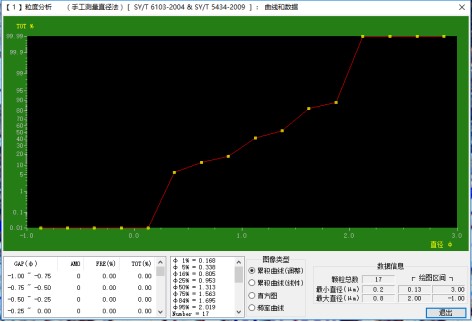

lСтатистическая диаграмма данных

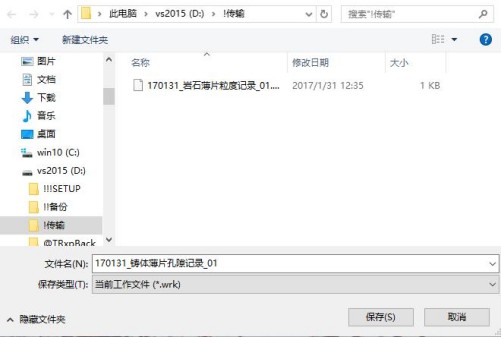

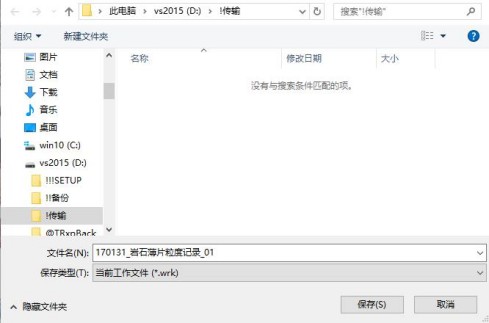

(Сохранить текущую работу как файл)

【2】 Анализ характеристик пор (метод ручного измерения площади) ………SY/T 6103-2004 & SY/T 5434-2009

lОбведение площади пор путем перетаскивания мыши для получения площади пор, и программное обеспечение автоматически рассчитывает пористость; процесс измерения можно сохранять и загружать.

lИнтерфейс анализа

lСкриншот процесса измерения

(Сохранить текущую работу как файл)

【3】 Анализ размера частиц в тонком шлифе горной породы (автоматический расчет) ………SS/YS 03-2003

lВыбор цветов частиц для анализа на изображении с помощью мыши (доступно до 6 цветов), затем установка параметров поиска для идентификации целевых частиц и расчета процентного содержания частиц. Одновременно автоматически вычисляется ряд данных, включая общее количество частиц, средний диаметр частиц, среднюю площадь сечения, среднюю длину пересечения, диаметр Ферета, минимальный диаметр, максимальный диаметр, среднюю длину малой оси и долю частиц с соотношением сторон более 0,5.

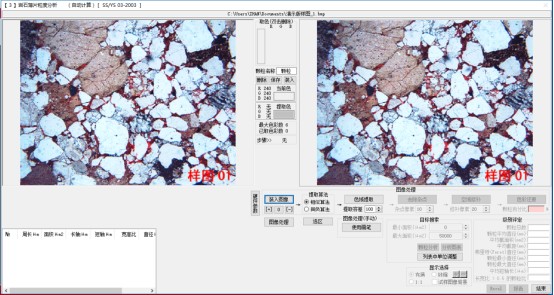

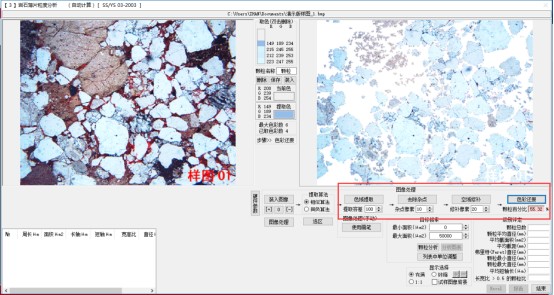

lИнтерфейс анализа

lНажмите на изображение, чтобы выбрать цвета

lВыполнение соответствующей обработки изображения по требованию

lНажмите "Анализ частиц", чтобы обработать изображение

lДанные анализа

【4】 Анализ характеристик пор в тонком шлифе (автоматический расчет 1) ………SS/YS 04-2003

lВыбор цвета пор на изображении с помощью мыши, затем установка параметров поиска для идентификации целевых пор. Программное обеспечение автоматически рассчитает пористость, а также ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор и средний радиус пор.

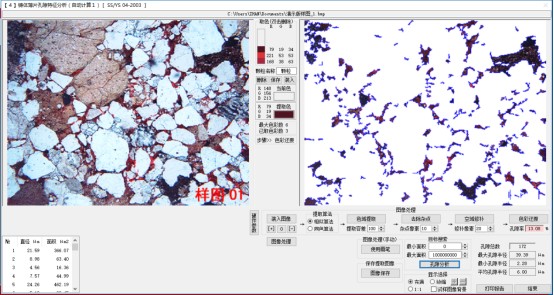

lИнтерфейс анализа

lДанные анализа

【5】Анализ характеристик пор в тонком шлифе (автоматический расчет 2) ………SS/YS 05-2005

lВыбор цвета пор на изображении с помощью мыши, затем установка параметров поиска для идентификации пор. Программное обеспечение автоматически рассчитает пористость, а также ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор и средний радиус пор.

lИнтерфейс анализа

【6】Анализ характеристик пор в тонком шлифе ………SY/T 6103-2004 & SY/T 5434-2009

lВыбор цвета пор на изображении с помощью мыши, затем установка параметров поиска для идентификации пор. Программное обеспечение автоматически рассчитает пористость, а также ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор и средний радиус пор.

lИнтерфейс программного обеспечения

lСписок проанализированных данных

【7】Анализ изображений алмазов (автоматический расчет) ………SS/YS 01-2006

lВыбор целевого цвета на изображении с помощью мыши, затем установка параметров поиска для идентификации частиц алмазов. Программное обеспечение автоматически рассчитает процентное содержание алмазов по площади, а также ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор и средний радиус пор.

lИнтерфейс программного обеспечения

lСписок проанализированных данных

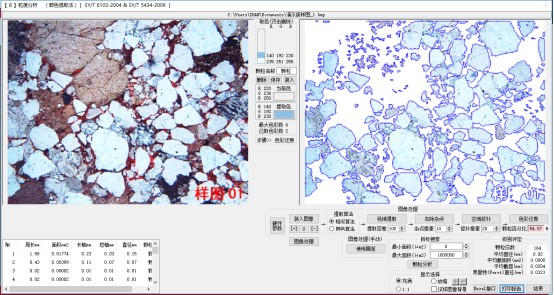

【8】Анализ размера частиц (метод извлечения цвета) ………SY/T 6103-2004 & SY/T 5434-2009

lВыбор цветов частиц для анализа на изображении с помощью мыши (доступно до 6 цветов), затем установка параметров поиска для идентификации целевых частиц и расчета процентного содержания частиц. Одновременно автоматически вычисляется ряд значений, включая общее количество частиц, средний диаметр, среднюю площадь сечения, среднюю длину пересечения, диаметр Ферета и другие связанные параметры.

lИнтерфейс программного обеспечения

lСписок проанализированных данных

【9】Анализ характеристик пор (метод извлечения цвета) ………SY/T 6103-2004 & SY/T 5434-2009

lВыбор цветов пор для анализа на изображении с помощью мыши (доступно до 6 цветов), затем установка параметров поиска для идентификации целевых пор и расчета пористости. Одновременно автоматически вычисляется ряд значений, включая общее количество пор, максимальный радиус пор, минимальный радиус пор, средний радиус пор и другие связанные параметры.

lИнтерфейс анализа

【10】Определение процентного содержания минерального состава (анализ изображений) ………SS/YS 10-2007

lВыбор цветов 8 типов компонентов с помощью мыши и установка допуска для каждого компонента. На основе этих данных программное обеспечение идентифицирует соответствующие структуры на изображении и вычисляет их площадь и процентное содержание по площади. Поддерживает как анализ одного изображения, так и пакетный анализ всех изображений в указанном каталоге.

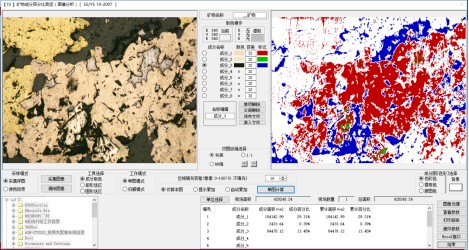

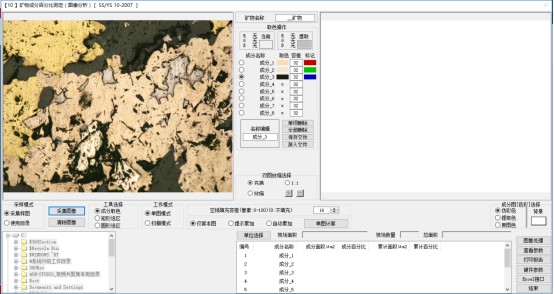

lИнтерфейс анализа

lНажмите на соответствующий компонент и выберите его цвет на изображении.

lНажмите кнопку"Расчет для одного изображения", чтобы выполнить анализ.

lСписок данных

【11】Определение процентного содержания минерального состава (волшебная палочка) ………SS/YS 01-2008

lВыбор структур для анализа на изображении горной породы с помощью инструмента "волшебная палочка", и программное обеспечение рассчитает их площадь и процентное содержание по площади.

lИнтерфейс анализа

lСписок проанализированных данных

【12】Определение процентного содержания минерального состава (анализ изображений 2) ………SS/YS 02-2008

lВыбор цветов 8 типов компонентов с помощью мыши и установка допуска для каждого компонента. На основе этих данных программное обеспечение идентифицирует соответствующие структуры на изображении и вычисляет их площадь и процентное содержание по площади.

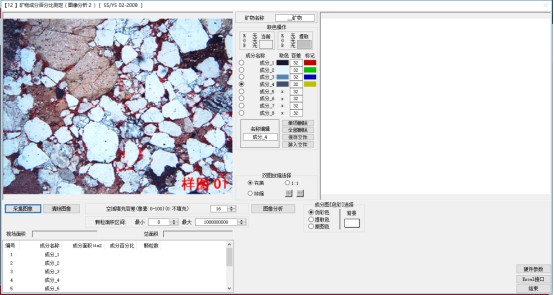

lИнтерфейс анализа

lНажмите на соответствующий компонент и выберите его цвет на изображении.

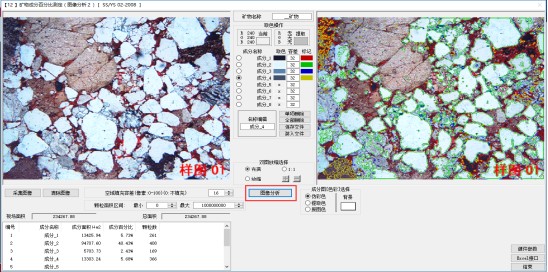

lНажмите кнопку"Анализ изображений", чтобы обработать изображение

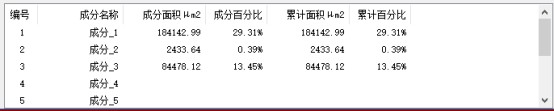

lСписок проанализированных данных
