Характеристики продукта

• Три оси оснащены высокоточными направляющими V-образного типа тайваньского бренда и прецизионным беззубчатым винтовым приводом.

• Используя высококачественное гранитно-мраморное основание, колонну, с хорошей температурной устойчивостью, эффективной способностью к деформации.

• Рабочий стол из литого под давлением алюминиевого сплава обеспечивает точность и облегчает перемещение по осям X/Y.

• Анализ структуры конечных элементов и оптимизированная конструкция конструкции обеспечивают высокую точность и стабильность системы инструментов для получения изображений с малым ходом.

• Благодаря использованию интегрированного контроллера, в отличие от традиционной платы, обеспечивается более длительный срок службы и более надежное послепродажное обслуживание.

  Стандартная лазерная ручка позиционирования, удобная для быстрого нахождения позиции измерения, более удобная для новичков работа.

  Параметры спецификации​

  Модель	ВМС-3020
  X Y Z Измерение хода	300*200*150
  Рабочее расстояние	90mm
  Габаритные размеры Лк*Ли*Лз	700*840*1000
  Общий вес	30 кг
  Вес инструментов	150 кг
  Источник	220В+10%, 50Гц-60Гц
  Уверенность в измерении	Ось X / Y: (3,0 + L / 200) мкм, ось Z (дополнительный датчик): (5 + L / 200) мкм
  Повторяемость Точность	≤3мкм
  Управление системой подсчета проездов	Западногерманский высокоточный винт для беззубых зубов
  	Высокоточная шариковая направляющая LEPIN из Тайваня
  	Многофункциональный контроллер KOMANIE-600
  	Линейка с закрытой стеклянной решеткой Yihao 0,5 мкм
  Система изображений	SONY-CCD HD цветная камера 1/3″ 700 ТВЛ + карта изображения увеличение изображения 30 X-230X
  	Объектив с непрерывным увеличением Les HD / увеличение 0,7-4,5X
  Система источника света	Многокольцевой светодиодный кольцевой поверхностный источник света + параллельный контурный светодиодный источник холодного света + лазерная позиционирующая лампа
  Компьютер	Материнская плата промышленного управления, память: 2G, твердотельный накопитель: шасси Jinhe Tian 60G + блок питания 300, дисплей: 19 дюймов

  Дополнительные аксессуары​

  Номер заказа	Имя	Происхождение бренда	Тс	Количество
  1	(ось Z) зонд	ТЕЛЕС/МКП	Стандартное измерение иглы (стандартная рубиновая игла φ 2 мм / φ 3 мм)	1




  Программное обеспечение для измерений

  Программное обеспечение для измерения SD-2D/2.5D представляет собой простое в использовании, мощное программное обеспечение для измерения изображений, набор функций измерения полных геометрических размеров (точка, линия, окружность, дуга, расстояние, угол), допусков формы (прямолинейность, правильная окружность, градус, положение, параллельность, вертикальность).

  Он широко используется в механической обработке, электронике, автомобилестроении, производстве оборудования, пресс-форм, прецизионном производстве, производстве пластиковой резины, фотоэлектрических устройств, мобильных телефонов, печатных плат, электронных компонентов, полупроводников, сенсорных экранов, ЖК-панелей, медицинского оборудования, режущих инструментов, подшипников, клемм и других отраслях.

  Функция программного обеспечения

  1. Трансляция отметки сиденья и коррекция отметки сиденья, измерение становится более удобным и быстрым, повышается эффективность измерения.

  2. Удобная и быстрая функция комбинирования элементов, пользователям нужен только простой выбор точки, графика может комбинировать точки, линию, окружность, расстояние, угол

  3. Данные измерений напрямую отправляются в AutoCAD, а измеренный график можно сохранить в документах dxf.

  4. Данные измерений можно отправить в Excel для статистического анализа. ☆ Традиционный китайский и английский три языка

  5. Изменение цвета края перекрестной линии поиска, искусственная точка добычи

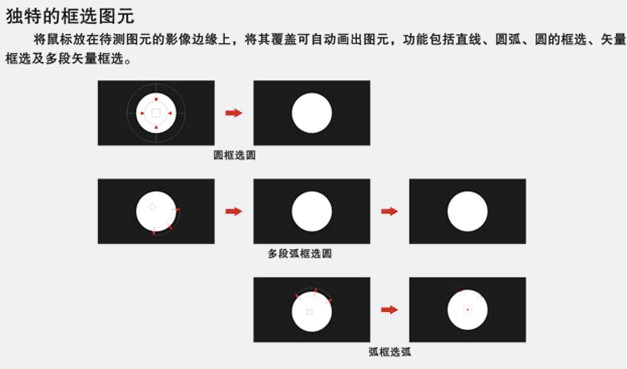

  6. Разнообразие режимов поиска кромок, компьютер автоматически берет точку, автоматически идентифицирует окружность, дугу, значительно повышает скорость точки

  7. Увеличение масштаба графики, уменьшение масштаба графики, перевод графики, печать графики, выбранная графика, невыбранная графика, удаленная графика

  8. Установите градацию серого, насыщенность и контрастность изображения и сохраните изображение в формате BMP.

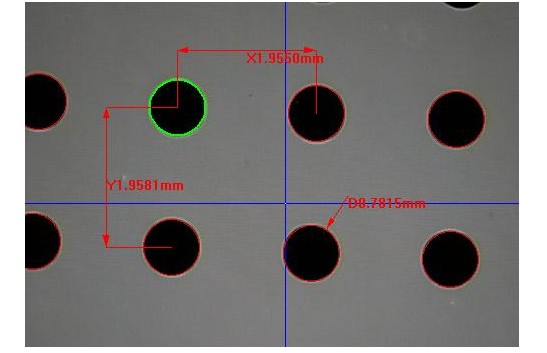

  9. Калибровка двухмерного изображения для точного измерения размера; включая линию, окружность, угол, прямоугольник, многоугольник и другие инструменты измерения, измерение в реальном времени расстояния, диаметра, угла, площади, окружности и других параметров;

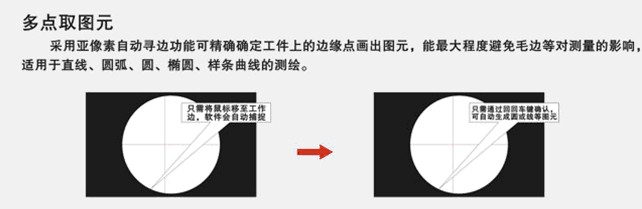

  10. Измерение элементов: многоточечное измерение точки, линии, окружности, дуги, эллипса, указание количества точек измерения прямоугольника, автоматическое определение точек, линии, окружности, дуги

11. Элементарная структура: структура центральной точки, структура пересечения, структура средней точки, структура линии, структура круга, структура угла.

12. Предустановленный элемент: точка, линия, окружность, дуга

13. Функция автоматического поиска кромок, резкость изображения, устранение влияния заусенцев кромок объекта, повышение точности обнаружения и повторяемости. Измерение колец, измерение углов, ширина линий, межстрочный интервал и другие измерения.

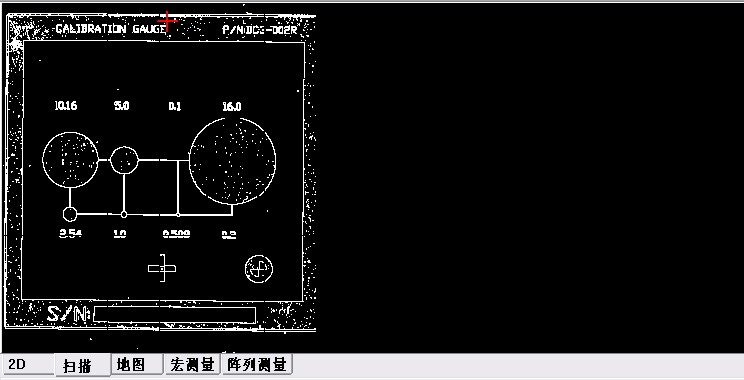

14. Функция сканирования изображения: ручной инструмент для сканирования изображений также может сканировать текущее изображение.

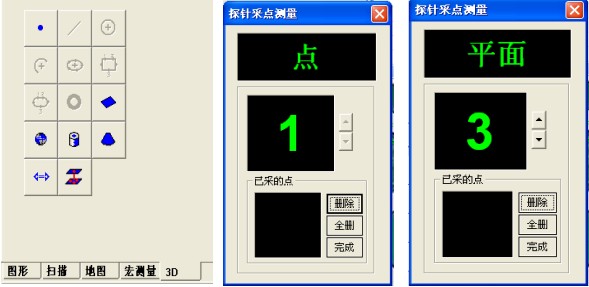

15. Дополнительная функция зонда: для достижения цели измерения высоты направления оси Z, а также для измерения плоскостности поверхности материала. Это вспомогательный метод для двумерного измерения оптических изображений. Прибор для измерения изображений может достигать цели измерения 2,5D путем добавления зондов, так что пользователи могут достичь измерения 2,5D в реальном смысле.

16.Вывод отчета: программное обеспечение предоставляет клиентам возможность выбора из множества методов вывода отчета. Данные экспортируются в указанное местоположение EXCEL, а эквиваленты Ca, Cp, CPK могут быть рассчитаны автоматически.
