Настройка языка: программное обеспечение можно настроить на любой язык в соответствии с требованиями пользователя.

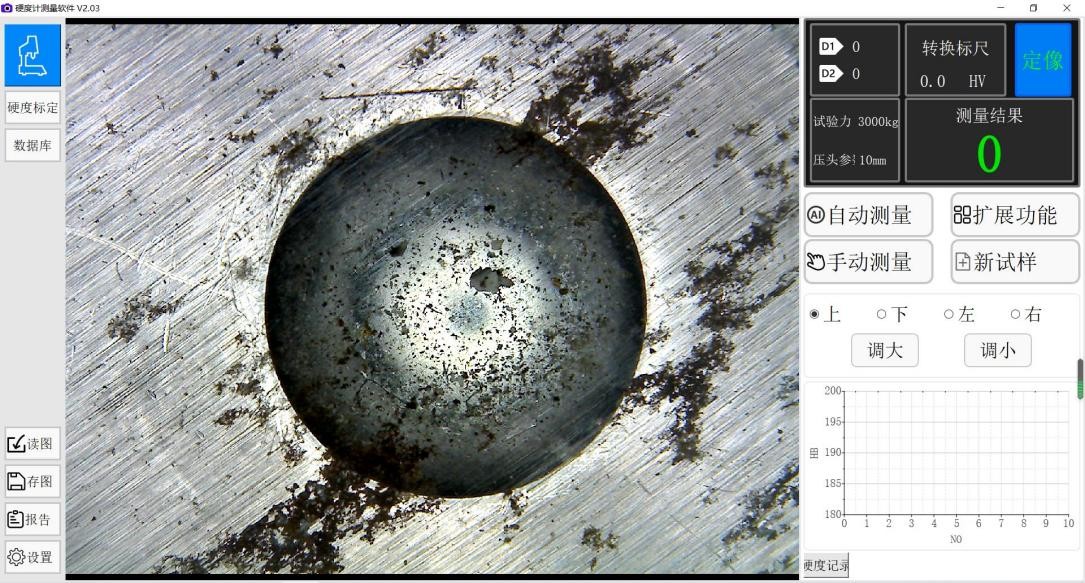

1. Основной интерфейс: откройте программное обеспечение, чтобы получить доступ к основному интерфейсу.

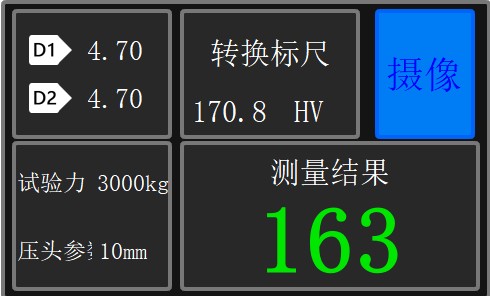

2.Отображение строки состояния

D1, D2: Отображение диаметров измеренных углублений.

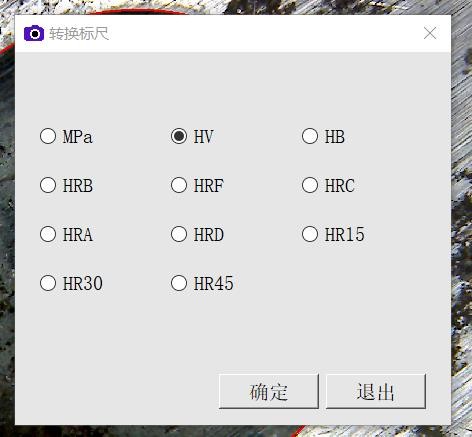

Шкала преобразования: показывает преобразованное значение результата измерения. Нажатие на шкалу преобразования позволяет пользователям выбрать желаемую шкалу преобразования.

Испытательная сила, параметры индентора: отображает масштаб расчета, выбранный пользователем.

Результат измерения: показывает измеренное значение твердости, полученное в результате испытания.

Переключение между съемкой изображений с камеры и фиксированной съемкой: позволяет переключаться между съемкой изображений в реальном времени и фиксированными изображениями.

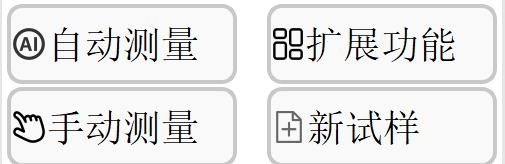

3. Функциональная клавиша

• Автоматическое измерение: в соответствии с автоматическим измерением можно зафиксировать изображение и зафиксировать изображение для автоматического измерения отступа,

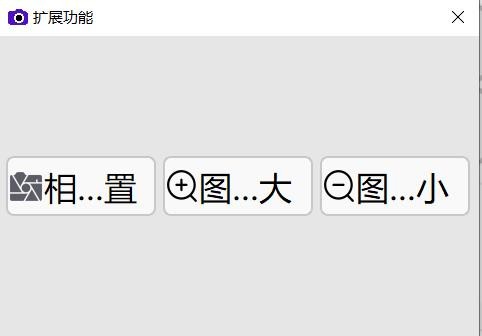

• расширенная функция:

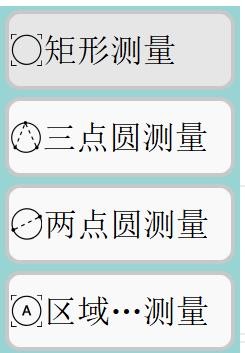

Ручное измерение :

(1) Прямоугольное измерение, сначала переместите мышь к прямоугольной диагонали, покрывающей отступ, горизонтальную и вертикальную опорные линии, чтобы помочь найти, удерживайте и перетащите на другую диагональ;

(2) Измеряется окружность по трем точкам, затем вручную щелкаете по любым трем точкам на углублении, после чего окружность будет вручную нарисована вдоль края углубления.

(3) Измерьте окружность по двум точкам, затем вручную щелкните по двум точкам на углублении (две точки — это две точки на одном диаметре), а затем вручную нарисуйте окружность по краю углубления.

(4) Измерение площади, когда на интерфейсе есть несколько отпечатков, система будет случайным образом измерять отпечатки, эта функция в основном предназначена для указания твердости отпечатков, необходимой для измерения. Новый образец: Нажмите на новый образец, чтобы изменить номер артефакта образца.

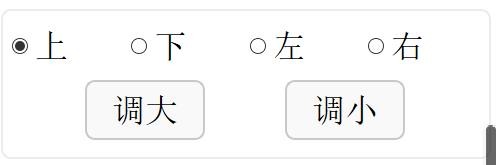

Функция точной настройки значения твердости

Если измеренное значение твердости не совпадает с отпечатком, можно выбрать несовпадающее направление для тонкой регулировки, большей или меньшей.

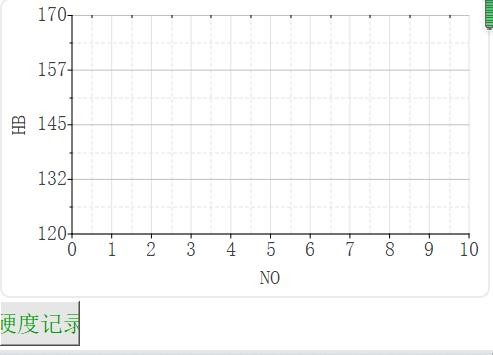

Кривая твердости

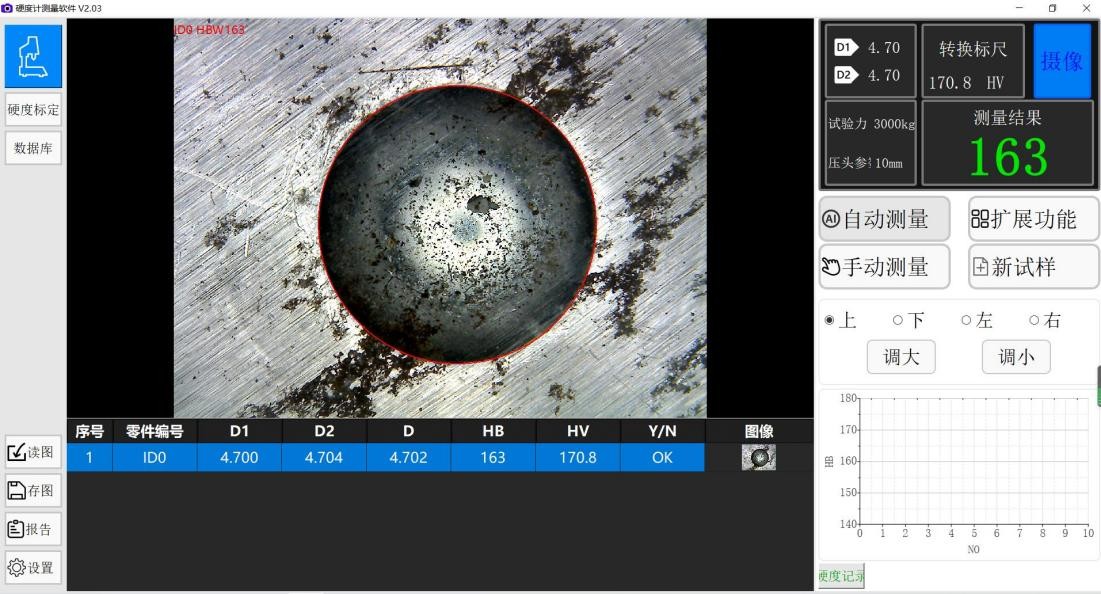

После завершения измерения основной интерфейс покажет, что область отступа уменьшится, а список измеренных отступов появится под областью изображения отступа.

Калибровка выражения: левый список — это линейка, а синяя метка — текущая выбранная линейка. Сначала пользователь измеряет исходный отступ стандартного блока твердости на интерфейсе измерения. Если есть разница с фактическим значением, он может выбрать соответствующую линейку в калибровке изображения, заполнить стандартную твердость в таблице, рассчитать коэффициент и выполнить калибровку, а после калибровки закрыть точку.

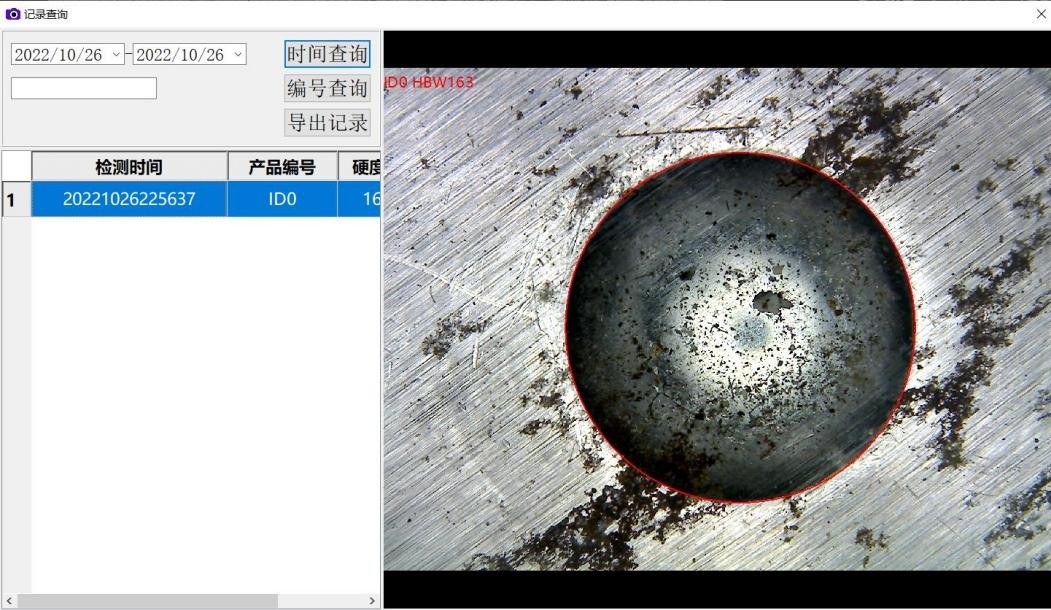

База данных: Все записи ранее измеренной твердости можно просмотреть в этом интерфейсе.

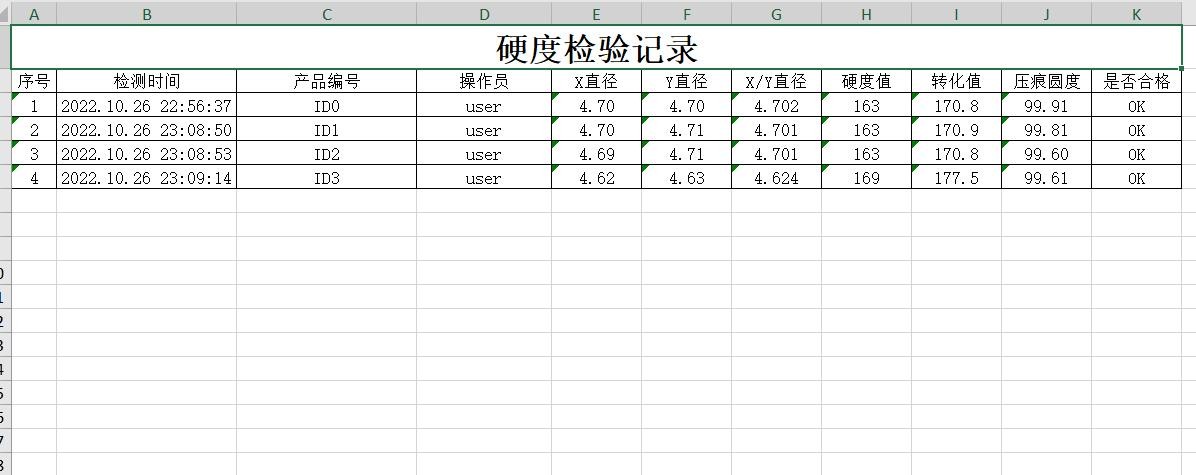

Его можно запросить по времени или по номеру заготовки. Обнаруженные записи появятся в следующем списке. Нажмите Экспортировать записи, чтобы экспортировать все записи, отображаемые в этом списке для формы EXCEL.

Функция чтения изображений, сохранения изображений, без дальнейшего введения, собранное изображение отпечатка может быть сохранено в указанном месте на компьютере, а также может отображать изображение отпечатка в указанном месте в области отображения отпечатка интерфейса.

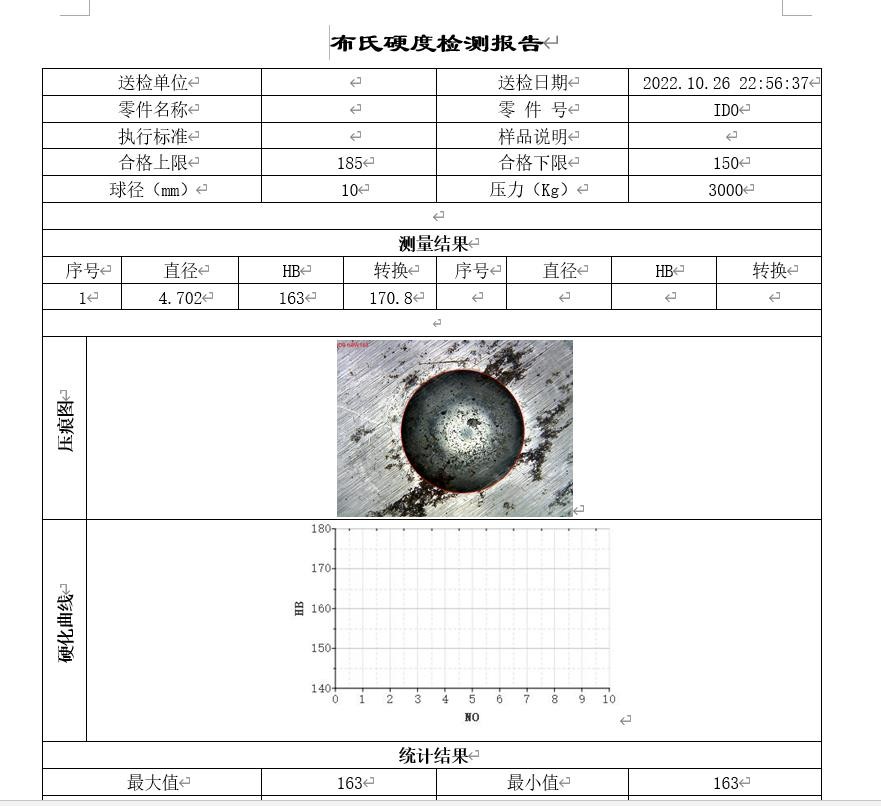

Отчет: Список результатов измерения твердости, отображаемый под отпечатком, можно экспортировать в формат документа WORD.
